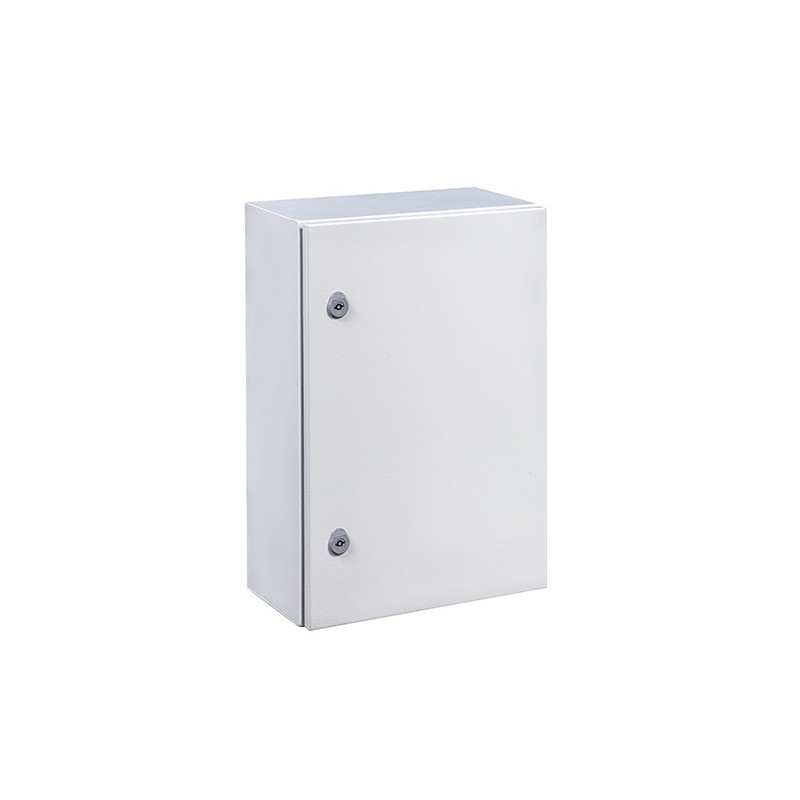

Armoire électrique en métal étanche IP66 - 800x600x400 - plaque fournie - Argenta IDE

Description détaillée

Le GN806040 est la version équipée du coffret 800x600x400 de la gamme Argenta. IDE le livre avec une plaque de montage lisse en tôle d'acier galvanisé de 2 mm, montée à l'intérieur, et un sachet d'accessoires. Pour ceux qui ont déjà leur fond, la déclinaison sans plaque reprend la même enveloppe.

Avec 750x550x379 mm d'espace utile, ce modèle s'adresse aux installations comportant des composants très profonds. La tôle de 1,5 mm, peinte en polyester durcie gaufrée RAL 7035, et le joint polyuréthane injecté assurent l'IP66 et l'IK10. La porte opaque réversible est portée par trois charnières.

Les cas d'usage les plus courants

On le retrouve fréquemment dans les situations suivantes :

• armoire de puissance pour moteur avec variateur et filtre ;
• coffret d'alimentation avec transformateur dans un local technique ;
• armoire d'automatisme en bout de ligne de production.

Ce type d'enveloppe se classe parmi nos armoires électriques industrielles de grande profondeur.

Caractéristiques principales

• Cotes : 800x600x400 mm
• Espace utile : 750x550x379 mm
• Indices : IP66, IK10
• Corps : tôle métallique de 1,5 mm
• Teinte : RAL 7035, finition gaufrée
• Porte : pleine, réversible, 3 charnières
• Plaque : lisse, galvanisée 2 mm, montée
• Référence : GN806040 (Argenta, IDE)

Montage et associations possibles

Trois poses sont proposées : murale avec un entraxe de 760x560 mm, sur pied ou sur socle. Les socles ZCLA106040 et ZCLA206040 correspondent à ce format.

La tôle d'entrée de câbles, de 2 mm, ferme une ouverture de 125x485 mm. En zone froide ou humide, un chauffage limite la condensation sur l'appareillage ; notre article sur installer une résistance chauffante vous guide pas à pas.

Spécifications constructeur

La documentation technique d'IDE précise :

• Serrures : double panneton 5 mm, 2 serrures à 1 point
• Charnières : 3
• Joint : polyuréthane injecté
• Poids : 36,9 kg
• Charges : 325 kg coffret, 300 kg plaque, 25 kg porte
• Température : -25 °C / +60 °C
• Tension maximale : 1000 V CA / 1500 V CC
• Normes : directive 2014/35/EU, IEC 62208, IEC 61439-1, UL508A ; NEMA 1, 12, 4
• Contenu : coffret, plaque montée et sachet d'accessoires

Une profondeur de 300 mm en alternative

Des appareils moins épais ? La façade 800x600 existe aussi en 300 mm. Le coffret 800x600x300 sans plaque accepte en outre un châssis modulaire pour un tableau sur rail.

Les arguments qui comptent

Grande profondeur, plaque lisse montée, trois modes de pose : le GN806040 est une enveloppe de référence pour les armoires de puissance compactes.

L'ensemble des formats est regroupé dans notre gamme d'armoires électriques.
