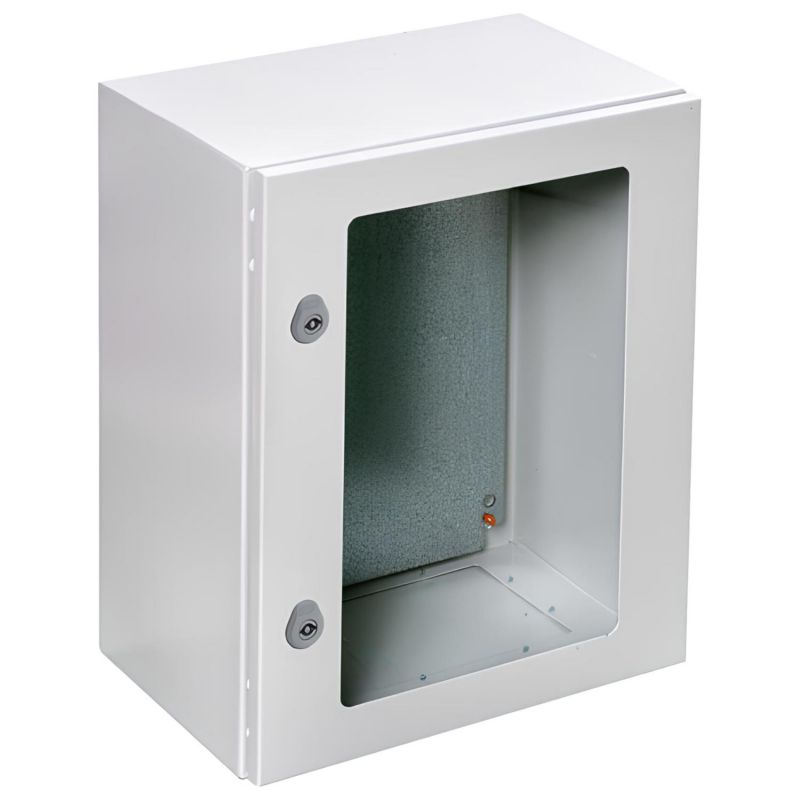

Armoire électrique en métal étanche IP66 - 600x400x200 - Porte vitrée - plaque fournie - Argenta IDE

Description détaillée

Le GNT604020 est l'un des coffrets verticaux de la gamme Argenta d'IDE présentés dans notre univers armoire électrique. Ses dimensions de 600x400x200 mm offrent un espace utile de 550x350x179 mm.

Le corps et la porte en acier de 1,2 mm sont protégés par une peinture polyester durcie gaufrée RAL 7035. La porte réversible, articulée sur 2 charnières, est équipée d'un verre trempé de 4 mm et verrouillée par deux serrures à un point.

Les cas d'usage les plus courants

Ce format en hauteur est fréquemment utilisé pour :

• un tableau divisionnaire sur quatre rangées
• la commande d'une machine-outil ou d'un convoyeur
• un coffret de distribution dans une gaine technique peu profonde

Pour équiper l'intérieur de votre propre platine, le coffret sans plaque existe en 600x400x200 mm avec porte pleine.

Caractéristiques principales

• Dimensions (HxLxP) : 600x400x200 mm
• Étanchéité : IP66
• Chocs : IK09
• Matière : acier 1,2 mm (corps et porte)
• Couleur : RAL 7035
• Porte : verre trempé 4 mm, réversible
• Plaque : fournie non montée, galvanisée 2 mm
• Référence fabricant : GNT604020 – IDE Argenta

Montage et associations possibles

Deux solutions de câblage : le châssis CH60401520, vendu séparément, pour 4 rangées de 16 modules, ou la plaque galvanisée de 2 mm fournie non montée, capable de porter 200 kg.

La fixation murale suit un entraxe de 560x360 mm ; le coffret peut aussi être monté sur pied ou sur poteau. Côté passage des câbles, l'ouverture de 125x285 mm reçoit une tôle d'obturation de 2 mm. Pour évaluer si l'IK09 suffit à votre environnement, consultez notre article dédié à l'indice IK.

Spécifications constructeur

Fiche IDE, référence GNT604020 :

• Espace utile : 550x350x179 mm
• Entraxe mural : 560x360 mm
• Entrée de câbles : 125x285 mm, tôle 2 mm
• Verre trempé : 4 mm, 496x248 mm
• Serrures : 2 à 1 point, double panneton 5 mm
• Charnières : 2
• Poids : 14,1 kg
• Charges maxi : coffret 225 kg, plaque 200 kg, porte 25 kg
• Températures : -25 °C / +60 °C
• Tension maximale : 1000 V CA / 1500 V CC
• Normes : IEC 62208, IEC 61439-1, UL508A ; NEMA 1, 12, 4
• Colis : emballage individuel avec coffret, plaque et accessoires

Les modèles jumeaux

Le modèle à porte pleine partage les dimensions 600x400x200 mm et la plaque fournie ; il convient si l'appareillage n'a pas à être visible.

Les arguments qui comptent

Quatre rangées modulaires possibles, 200 mm de profondeur et une fenêtre de 496x248 mm : ce coffret offre de la hauteur de tableau sans avancer sur l'allée. Il s'inscrit dans nos armoires électriques industrielles murales.
