Armoire électrique en métal étanche IP55 - 500x1000x250 - 2 portes - plaque fournie - Argenta IDE

Description détaillée

Le GN5010025/PD d'IDE adopte un gabarit horizontal de 500x1000x250 mm. Il répartit l'appareillage en largeur et reste peu saillant. Pour savoir ce que recouvre son indice IP55, vous pouvez comprendre l'indice de protection avant de fixer votre choix.

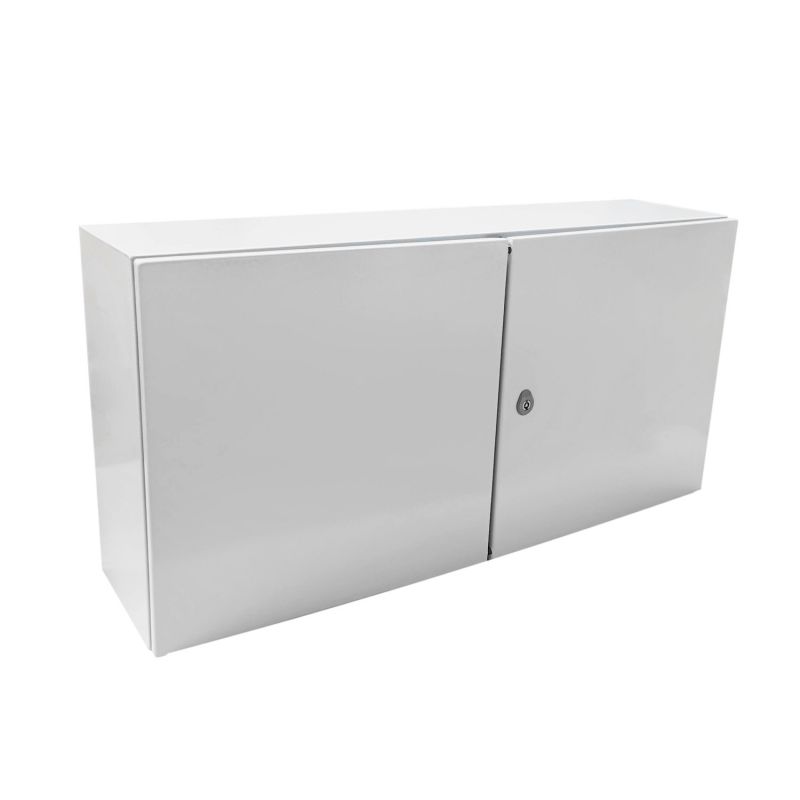

Le corps et les portes, en tôle d'acier de 1,5 mm, reçoivent une peinture polyester durcie gaufrée RAL 7035. Les deux vantaux opaques, réversibles, tournent sur quatre charnières. Une plaque en acier galvanisé de 2 mm équipe l'intérieur dès l'ouverture du colis.

Les cas d'usage les plus courants

Ce coffret bas s'installe volontiers :

• au-dessus d'un établi ou d'un poste de travail en atelier
• le long d'un convoyeur ou d'une machine, à hauteur d'homme
• sous un plafond bas dans un local technique

Sa hauteur réduite en fait une alternative aux coffrets verticaux de nos armoires électriques industrielles.

Caractéristiques principales

• Dimensions : 500x1000x250 mm (H x L x P)
• IP : IP55
• IK : IK10
• Matière : acier 1,5 mm, corps et portes
• Coloris : RAL 7035
• Portes : double, opaques, réversibles
• Plaque de montage : acier galvanisé 2 mm, fournie
• Référence fabricant : GN5010025/PD
• Marque et gamme : IDE Argenta

Montage et associations possibles

Le perçage mural suit un entraxe de 460x960 mm. Le coffret peut aussi être monté sur pied ou reposer sur les socles ZCLA1010025 et ZCLA2010025, disponibles séparément.

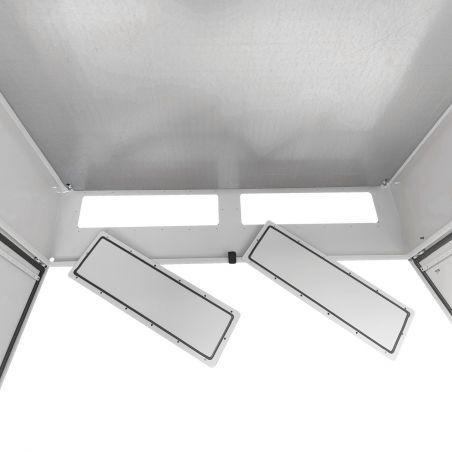

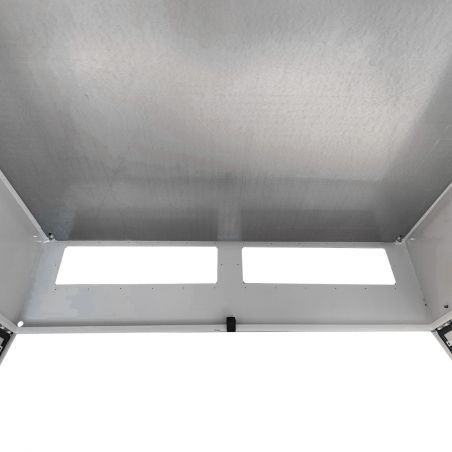

L'entrée de câbles de 125x885 mm court presque sur toute la largeur, en tôle de 2 mm. Le colis individuel contient le coffret, la plaque montée et le sachet d'accessoires.

Spécifications constructeur

Le constructeur précise pour cette référence :

• Espace utile : 450x950x229 mm
• Entrée de câbles : 125x885 mm, épaisseur 2 mm
• Serrure : double panneton 5 mm, 1 serrure à 3 points
• Charnières : 4

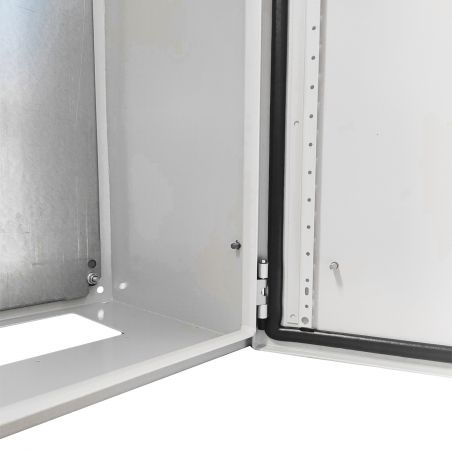

• Joint : polyuréthane injecté
• Poids : 33,6 kg
• Charges maximales : coffret 225 kg, plaque 200 kg, porte 25 kg
• Température : -25 °C / +60 °C
• Tension maximale : 1000 V CA / 1500 V CC
• Normes : IEC 62208, IEC 61439-1, certification UL508A ; NEMA 1, 12

Les formats horizontaux voisins

Deux coffrets proches partagent cette logique de format couché. Le 500x1000 en 300 mm offre davantage de profondeur pour la même façade. Si la largeur manque, le 600x1200x250 élargit la surface utile.

Les arguments qui comptent

Bas, large, peu profond et à double porte : ce coffret s'intègre là où une armoire verticale ne passe pas. Pour gagner en surface sans changer d'épaisseur, le coffret 600x1200x250 reprend la même profondeur.

Sa plaque montée accélère le câblage. Le reste de la gamme est à parcourir parmi nos armoires électriques.
