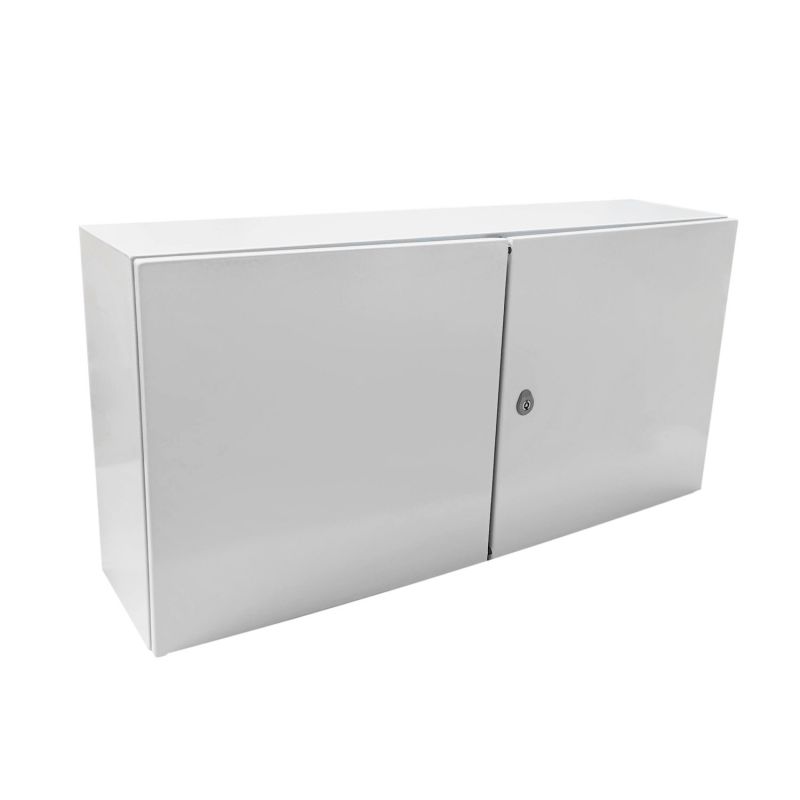

Armoire électrique en métal étanche IP55 - 500x1000x300 - 2 portes - plaque fournie - Argenta IDE

Description détaillée

Parmi nos armoires électriques à double porte, le GN5010030/PD se distingue par sa faible hauteur de 500 mm. Sa largeur d'un mètre et ses 300 mm de profondeur composent un volume utile de 450x950x279 mm. Le fabricant IDE le classe dans sa gamme Argenta de coffrets à fixation murale.

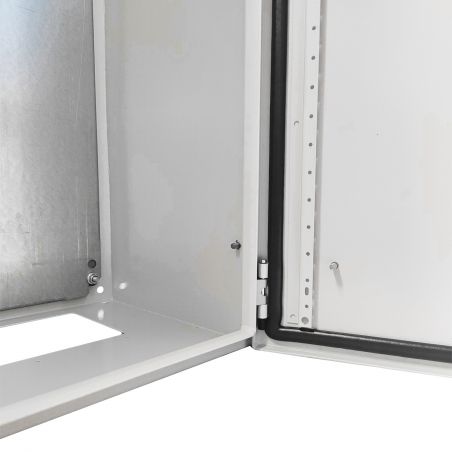

Tôle d'acier de 1,5 mm pour le corps comme pour les portes, peinture polyester durcie gaufrée RAL 7035 et joint polyuréthane injecté : l'ensemble atteint l'IP55. Les deux portes opaques, réversibles, sont maintenues par quatre charnières.

Les cas d'usage les plus courants

Ce format bas et profond est souvent employé pour :

• un coffret de commande surplombant une machine d'atelier
• la distribution d'un local technique au plafond peu élevé
• le regroupement d'automatismes au-dessus d'une paillasse ou d'un poste de contrôle

La double porte permet d'intervenir sur une moitié du tableau sans tout ouvrir.

Caractéristiques principales

• Dimensions : 500x1000x300 mm (H x L x P)
• Protection : IP55
• Chocs : IK10
• Tôle d'acier : 1,5 mm
• Teinte : RAL 7035
• Portes : deux vantaux opaques réversibles
• Plaque : incluse, acier galvanisé 2 mm
• Référence : GN5010030/PD - IDE Argenta

Montage et associations possibles

Au mur, comptez un entraxe de fixation de 460x960 mm. En implantation au sol, le coffret se pose sur pied ou sur les socles ZCLA1010030 et ZCLA2010030, vendus en accessoires.

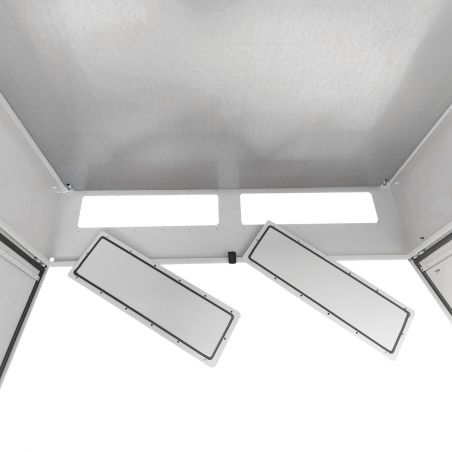

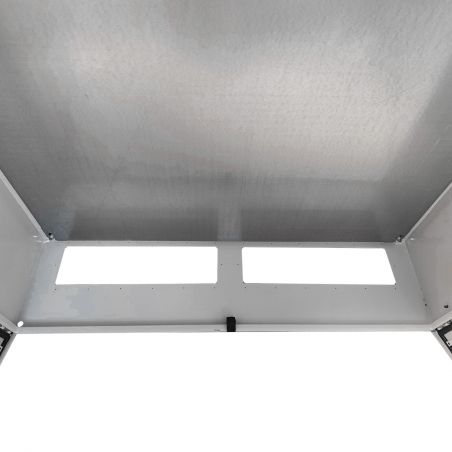

Avant de valider une enveloppe acier pour votre local, un comparatif permet de choisir le bon matériau entre métal, polyester et inox. L'entrée de câbles mesure 125x885 mm, en tôle de 2 mm.

Spécifications constructeur

Données de la référence GN5010030/PD :

• Espace utile : 450x950x279 mm
• Épaisseurs : corps 1,5 mm, portes 1,5 mm, entrée 2 mm
• Fermeture : serrure double panneton 5 mm, 3 points
• Charnières : 4
• Joint : polyuréthane injecté
• Poids : 36,9 kg
• Charges max. : coffret 225 kg, plaque 200 kg, porte 25 kg
• Température : -25 °C / +60 °C
• Tension max. : 1000 V CA / 1500 V CC
• Normes : IEC 62208, IEC 61439-1, certificat UL508A ; NEMA 1, 12
• Emballage : coffret, plaque et sachet d'accessoires

Les coffrets de la même famille

Deux alternatives méritent d'être comparées. La version 250 mm réduit la saillie au mur pour la même façade. Pour davantage de surface, le 600x1200x300 garde la profondeur de 300 mm.

Les arguments qui comptent

Hauteur contenue, profondeur confortable et ouverture en deux vantaux : cette armoire répond aux emplacements atypiques. Si vous hésitez sur la surface, regardez l'armoire 600x1200x300, un cran au-dessus.

La plaque montée d'usine fait gagner du temps. D'autres gabarits sont visibles parmi nos armoires industrielles.
