Tableau électrique Legrand XL³ HP 160 – 120 modules pour installations résidentielles et tertiaires

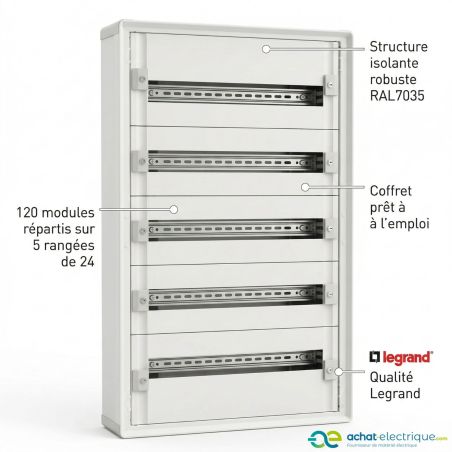

Le tableau électrique Legrand XL³ HP 160 – 120 modules est un coffret de distribution saillie conçu pour les installations électriques nécessitant une grande capacité et une organisation optimale des circuits. Avec ses 5 rangées de 24 modules, il offre une capacité totale de 120 modules, idéale pour intégrer un grand nombre d’appareillages modulaires : disjoncteurs, interrupteurs différentiels, parafoudres, contacteurs ou modules de gestion d’énergie.
Issu de la gamme professionnelle XL³ HP de Legrand, ce coffret est parfaitement adapté aux installations résidentielles importantes, aux commerces, aux bureaux ou aux bâtiments tertiaires. Conçu pour des installations pouvant atteindre 160A, il permet de réaliser des tableaux électriques fiables, évolutifs et simples à mettre en œuvre.
Un coffret électrique prêt à installer

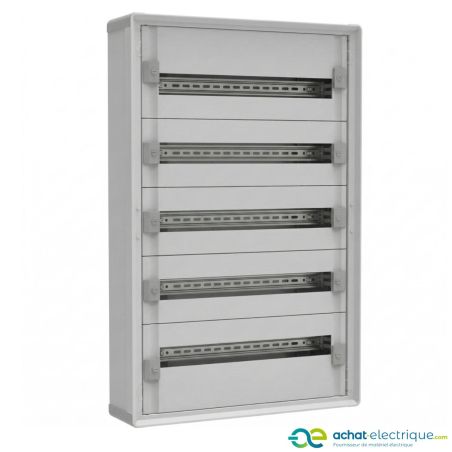

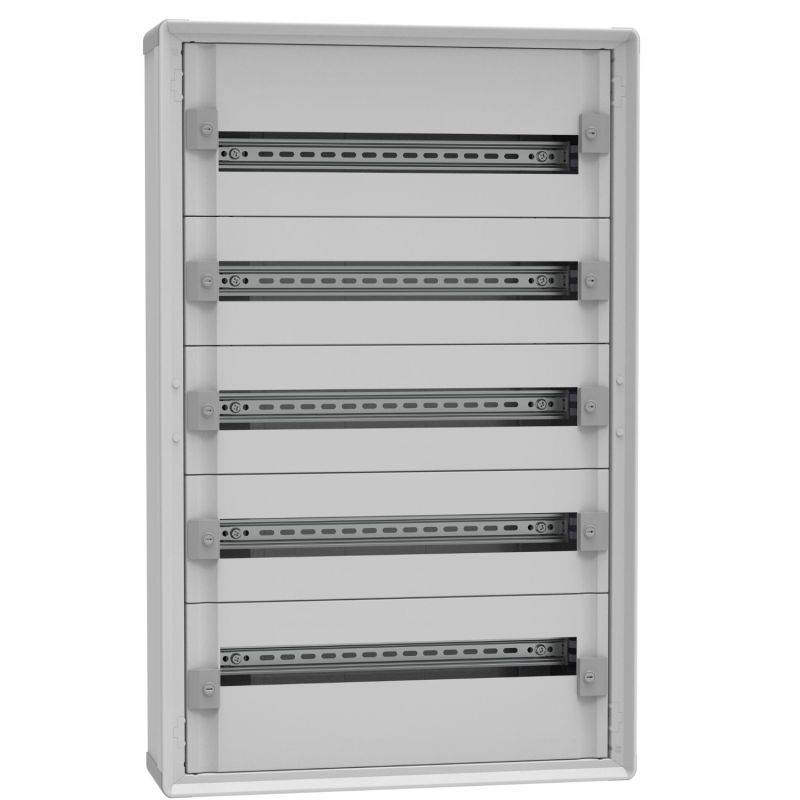

Le coffret Legrand 1CO5R24SPL est livré prêt à l’emploi afin de simplifier la mise en œuvre sur chantier et réduire le temps d’installation. Il intègre directement les éléments indispensables à la réalisation d’un tableau électrique sécurisé et fonctionnel.
- Rails DIN pour la fixation des appareils modulaires
- Plastrons isolants avec verrouillage quart de tour pour protéger les circuits
- Bornier de mise à la terre IP2X avec bornes automatiques pour conducteurs souples ou rigides
- Bracelet de circulation de filerie vertical permettant d’organiser les câbles par rangée
- Châssis extractible facilitant le montage et les opérations de maintenance
Cette configuration permet de réaliser rapidement un tableau électrique propre, lisible et facilement évolutif.
Une conception pensée pour faciliter le câblage
La gamme XL³ HP 160 a été développée pour améliorer le confort de travail des installateurs. Le châssis extractible permet d’accéder facilement aux rails DIN afin de simplifier le montage et le câblage des appareils modulaires.
Les panneaux amovibles facilitent l’assemblage du coffret et permettent d’accéder facilement aux différents niveaux du tableau. Ils simplifient également le passage des câbles et l’ajout de nouveaux modules lors d’une évolution de l’installation.
Le bracelet de circulation de filerie permet quant à lui d’organiser les conducteurs verticalement. Cette organisation améliore la lisibilité du tableau et facilite les interventions de maintenance ou de modification des circuits.
Un coffret robuste et sécurisé
Fabriqué en plastique isolant gris RAL7035, ce coffret permet de réaliser des ensembles électriques bénéficiant d’une isolation totale équivalente à la classe II. Cette conception renforce la sécurité des installations et protège les utilisateurs contre les risques électriques.
Le coffret offre également de bonnes performances de protection :
- Indice de protection IP30 avec plastrons et sans porte
- Résistance aux chocs IK04
- Bornier de terre IP2X protégeant contre les contacts accidentels
Pour répondre à des environnements plus exigeants, le coffret peut évoluer avec l’ajout d’une porte compatible :
- IP40 / IK07 avec porte
- IP43 / IK07 avec porte et joint
Cette évolutivité permet d’adapter facilement le coffret aux contraintes de l’environnement d’installation.
Portes compatibles avec le coffret XL³ HP 160
Le tableau électrique tertiaire Legrand 1CO5R24SPL (5 rangées de 24 modules – 120 modules) de la gamme XL³ HP 160 peut être équipé de différentes portes afin de protéger l’appareillage modulaire et de sécuriser l’accès au coffret.
Selon les besoins de votre installation électrique, vous pouvez opter pour une porte métal plate, une porte métal galbée offrant davantage de volume en façade pour le passage des câbles, ou une porte vitrée permettant de visualiser les équipements sans ouvrir le tableau.
Portes compatibles

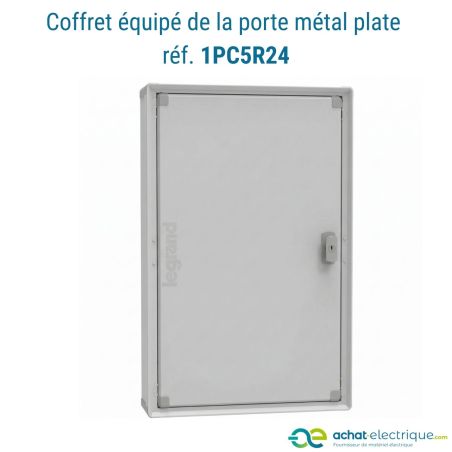

- 1PC5R24 – Porte métal plate pour coffret 5 rangées 24 modules – XL³ HP 160
- 1PD5R24 – Porte métal galbée pour coffret 5 rangées 24 modules – XL³ HP 160

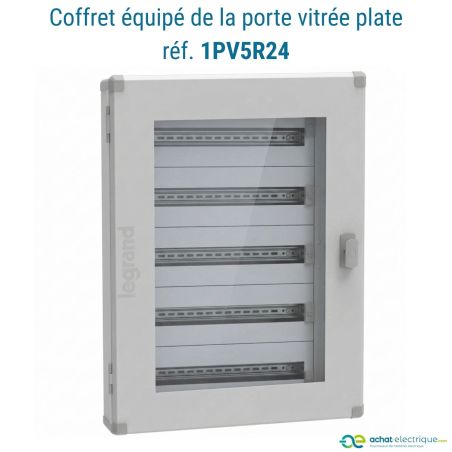

- 1PV5R24 – Porte vitrée plate pour coffret 5 rangées 24 modules – XL³ HP 160
Pourquoi équiper votre coffret d’une porte ?
- Protection de l’appareillage électrique contre les contacts accidentels
- Limitation de l’accès au tableau électrique aux seules personnes autorisées
- Amélioration de l’esthétique et de l’intégration du coffret dans les installations tertiaires
- Possibilité de contrôle visuel de l’installation grâce à la porte vitrée
Une solution modulaire et évolutive
Le coffret XL³ HP 160 peut être combiné avec d’autres coffrets de la même gamme afin d’augmenter la capacité du tableau électrique. Cette modularité permet de concevoir des installations plus importantes tout en conservant une organisation cohérente.
- Possibilité de jumelage horizontal entre plusieurs coffrets
- Possibilité de jumelage vertical pour augmenter le nombre de rangées
Cette flexibilité est particulièrement utile dans les installations tertiaires ou les bâtiments nécessitant un grand nombre de circuits électriques.
Installation simple en pose saillie
Ce coffret est conçu pour une installation en saillie, solution couramment utilisée dans les garages, locaux techniques, ateliers ou bâtiments tertiaires.
Deux modes de fixation sont possibles :
- Fixation directement depuis l’intérieur du coffret
- Fixation avec supports externes (référence 1FMP à commander séparément)
Cette flexibilité facilite l’installation dans différentes configurations de chantier.
Caractéristiques techniques du tableau électrique Legrand XL³ HP 160
- Référence : 1CO5R24SPL
- Gamme : Legrand XL³ HP 160
- Type de pose : saillie
- Nombre de rangées : 5
- Modules par rangée : 24
- Capacité totale : 120 modules
- Courant maximal : jusqu’à 160A
- Hauteur : 900 mm
- Largeur : 575 mm
- Profondeur : 147 mm
- Couleur : gris RAL7035
- Indice de protection : IP30
- Résistance aux chocs : IK04
- Sans halogène : oui
- Bornier de terre : oui
- Rail DIN : oui
- Garantie : 2 ans
La fiabilité de la gamme Legrand XL³ HP
Les coffrets et armoires XL³ HP regroupent le meilleur du savoir-faire Legrand : robustesse, modularité et simplicité de mise en œuvre. Ils sont conçus pour répondre aux exigences des installateurs et tableautiers dans les installations résidentielles et tertiaires.
Grâce à leur volume de câblage important, leur structure robuste et leurs possibilités d’extension, les coffrets XL³ HP facilitent la conception de tableaux électriques performants conformes aux normes NF EN 61439-2 et NF EN 61439-3.
Choisir un tableau électrique Legrand XL³ HP 160 – 120 modules, c’est opter pour une solution professionnelle durable, conçue pour simplifier le travail des installateurs tout en garantissant la sécurité et la fiabilité de l’installation électrique.
