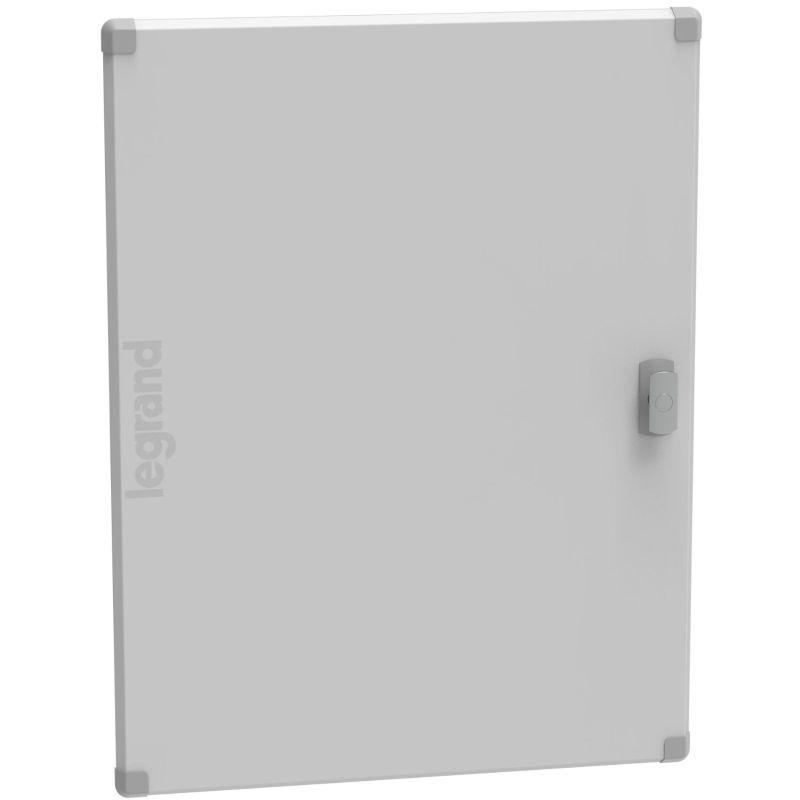

Porte métal plate Legrand XL³ HP 160 pour coffret 5 rangées 24 modules
La porte métal plate Legrand référence 1PC5R24 est conçue pour compléter et sécuriser les coffrets de distribution de la gamme XL³ HP 160. Elle permet de protéger les appareillages électriques installés dans le tableau tout en limitant l’accès aux personnes non autorisées.
Adaptée aux coffrets tertiaires 5 rangées de 24 modules (120 modules), cette porte apporte une finition professionnelle aux installations électriques tout en améliorant la protection mécanique du coffret. Fabriquée en acier avec revêtement époxy polyester gris RAL 7035, elle garantit une excellente robustesse et une grande durabilité dans les environnements professionnels.
La porte est fournie avec une poignée 1/4 de tour à monter disposant de 2 points de verrouillage. Ce système assure une fermeture efficace du coffret et un maintien optimal de la porte, notamment sur les coffrets de grande hauteur. Pour renforcer la sécurité de l’installation, la poignée peut être équipée d’un barillet de serrure disponible en accessoire.
Compatibilité avec les coffrets XL³ HP 160 – 5 rangées 24 modules
Cette porte est spécialement conçue pour les coffrets de distribution XL³ HP 160 en configuration 5 rangées de 24 modules. Elle s’intègre parfaitement aux enveloppes Legrand et garantit une installation simple et rapide sur chantier.
Elle est compatible avec les coffrets suivants :
- 1CO5R24SPL – Tableau électrique tertiaire 120 modules – 5 rangées de 24 modules – XL3 HP 160
- 1CO3ER24SPL – Tableau électrique tertiaire 72 modules – 3 rangées de 24 modules – XL3 HP 160 avec espace dédié
- 1CO5R24S – Tableau électrique tertiaire 120 modules – 5 rangées de 24 modules – XL3 HP 160
Grâce à cette compatibilité directe avec la gamme XL³ HP 160, la porte s’intègre parfaitement au coffret et garantit une finition homogène de l’installation électrique.
Une protection renforcée pour votre tableau électrique
L’installation d’une porte sur un coffret de distribution permet d’améliorer la sécurité et la protection de l’installation électrique. Elle protège les appareillages modulaires contre les manipulations accidentelles, les chocs ou l’accès par des personnes non habilitées.
Elle contribue également à améliorer l’aspect esthétique de l’installation et à maintenir un environnement propre et sécurisé dans les locaux techniques.
Lorsque la porte est installée avec le joint de porte référence 2KIP43 (vendu séparément), le coffret peut atteindre un indice de protection IP43. Cette configuration renforce la protection contre les projections d’eau et les corps solides.
Installation simple et adaptable
La porte Legrand XL³ HP 160 a été conçue pour faciliter la mise en œuvre sur chantier. Elle dispose d’un montage réversible permettant d’installer la porte avec une ouverture :
Cette flexibilité permet d’adapter l’installation aux contraintes d’accès du coffret dans les locaux techniques ou armoires électriques.
Pour garantir une installation conforme, la distance maximale entre la porte et le plastron doit être de 38 mm.
La qualité et la modularité de la gamme Legrand XL³ HP
Les coffrets et armoires XL³ HP concentrent le savoir-faire Legrand en matière de distribution électrique tertiaire. Ils offrent une grande modularité et sont conçus pour faciliter le travail des installateurs et des tableautiers.
La gamme XL³ HP 160 se distingue notamment par :
- une structure robuste avec panneaux latéraux renforcés
- un volume de câblage important facilitant l’organisation des conducteurs
- des châssis extractibles simplifiant l’installation des appareillages modulaires
- une modularité élevée permettant le jumelage vertical ou horizontal des coffrets
Disponibles en coffrets métal, plastique isolant ou encastrés, les coffrets XL³ HP répondent parfaitement aux exigences des installations électriques dans le tertiaire de proximité, les bâtiments professionnels et les installations techniques.
Caractéristiques techniques de la porte Legrand 1PC5R24
- Référence : 1PC5R24
- Marque : Legrand
- Type : porte de coffret de distribution
- Compatibilité : coffrets XL³ HP 160 – 5 rangées 24 modules
- Matériau : acier
- Finition : revêtement par poudre époxy polyester
- Couleur : gris RAL 7035
- Largeur : 575 mm
- Hauteur : 900 mm
- Profondeur : 25 mm
- Indice de protection : IP40
- Résistance aux chocs : IK08
- Sans halogène : oui
- Garantie : 2 ans
