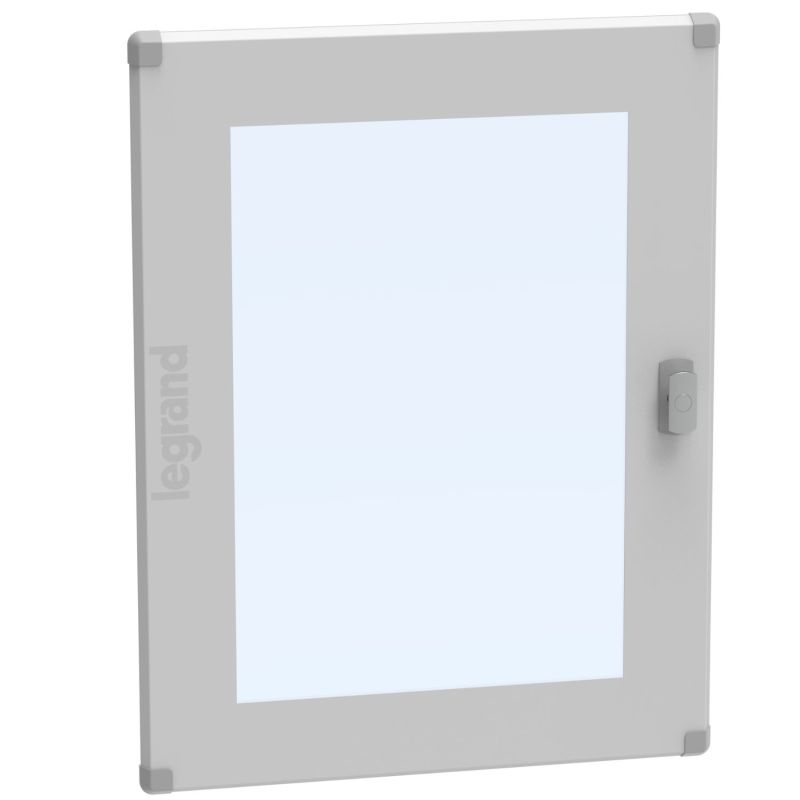

Porte vitrée plate Legrand XL³ HP 160 pour coffret 5 rangées 24 modules
La porte vitrée plate Legrand 1PV5R24 est conçue pour équiper les coffrets de distribution de la gamme XL³ HP 160 et garantir une protection optimale des appareillages électriques tout en conservant une visibilité directe sur les équipements modulaires. Grâce à sa façade vitrée intégrée, elle permet de contrôler rapidement l’état des disjoncteurs et des protections sans avoir à ouvrir le coffret.
Particulièrement adaptée aux installations électriques tertiaires, cette porte améliore la sécurité du tableau électrique en limitant l’accès aux appareils tout en facilitant les opérations de diagnostic ou de maintenance.
Fabriquée en acier avec revêtement époxy polyester gris RAL 7035, la porte assure une excellente résistance aux chocs et une grande durabilité dans les environnements techniques. Elle est fournie avec une poignée 1/4 de tour à monter disposant de 2 points de verrouillage, garantissant une fermeture fiable et sécurisée du coffret. La poignée peut également recevoir un barillet (vendu séparément) afin de restreindre l’accès au tableau aux personnes autorisées.
Compatibilité avec les coffrets XL³ HP 160 – 5 rangées 24 modules
La porte Legrand 1PV5R24 est conçue pour les coffrets de distribution XL³ HP 160 en configuration 5 rangées de 24 modules, soit une capacité totale de 120 modules. Elle s’intègre parfaitement dans la structure des coffrets Legrand et assure une finition propre et professionnelle de l’installation électrique.
Elle est compatible avec les coffrets suivants :
- 1CO5R24SPL – Tableau électrique tertiaire 120 modules – 5 rangées de 24 modules – XL3 HP 160
- 1CO3ER24SPL – Tableau électrique tertiaire 72 modules – 3 rangées de 24 modules – XL3 HP 160 avec espace dédié
- 1CO5R24S – Tableau électrique tertiaire 120 modules – 5 rangées de 24 modules – XL3 HP 160
Cette compatibilité garantit une installation simple et rapide sur les coffrets XL³ HP 160, sans modification ni adaptation.
Une porte vitrée pour contrôler facilement les appareillages
La fenêtre vitrée intégrée à la porte permet de surveiller visuellement les appareillages électriques installés dans le coffret. Cette fonctionnalité est particulièrement utile dans les installations tertiaires où les tableaux doivent être contrôlés régulièrement.
La porte vitrée permet notamment :
- de vérifier l’état des disjoncteurs sans ouvrir le coffret
- de faciliter les opérations de maintenance et de diagnostic
- de maintenir le coffret fermé tout en gardant une visibilité sur les équipements
Cette solution contribue à améliorer la sécurité et la gestion des installations électriques dans les locaux techniques ou les bâtiments professionnels.
Une protection renforcée du tableau électrique
L’installation d’une porte sur un coffret de distribution permet de protéger les appareillages contre les manipulations accidentelles et de limiter l’accès aux personnes non habilitées. Elle participe également à maintenir un environnement propre et sécurisé autour du tableau électrique.
Associée au joint de porte référence 2KIP43 (à commander séparément), la porte permet au coffret d’atteindre un indice de protection IP43, offrant une meilleure protection contre les corps solides et les projections d’eau.
Installation simple et adaptable sur chantier
La porte Legrand XL³ HP 160 est conçue pour simplifier le travail des installateurs. Son montage réversible permet d’adapter facilement l’ouverture de la porte selon la configuration du local technique :
- ouverture à droite
- ouverture à gauche
Cette flexibilité facilite l’intégration du coffret dans les armoires électriques ou les espaces techniques où l’accessibilité peut être limitée.
La qualité et la modularité de la gamme Legrand XL³ HP
Les coffrets et armoires XL³ HP 160 concentrent l’expertise Legrand pour les installations électriques tertiaires. Ils sont conçus pour offrir robustesse, modularité et simplicité de mise en œuvre aux installateurs et tableautiers.
La gamme se distingue par :
- une structure renforcée pour une meilleure durabilité
- un volume de câblage important facilitant l’organisation des conducteurs
- des châssis extractibles simplifiant l’installation des appareils modulaires
- une modularité élevée permettant le jumelage horizontal ou vertical des coffrets
Les coffrets XL³ HP sont disponibles en version métal, plastique isolant ou encastrée afin de répondre à de nombreuses configurations d’installation dans le secteur tertiaire.
Caractéristiques techniques de la porte Legrand 1PV5R24
- Référence : 1PV5R24
- Marque : Legrand
- Type : porte vitrée plate pour coffret de distribution
- Compatibilité : coffrets XL³ HP 160 – 5 rangées de 24 modules
- Matériau : acier
- Finition : revêtement par poudre époxy polyester
- Couleur : gris RAL 7035
- Largeur : 575 mm
- Hauteur : 900 mm
- Profondeur : 25 mm
- Indice de protection : IP40
- Résistance aux chocs : IK08
- Sans halogène : oui
- Garantie : 2 ans
