Tableau électrique Legrand XL³ HP 160 – 72 modules avec espace dédié pour disjoncteur principal

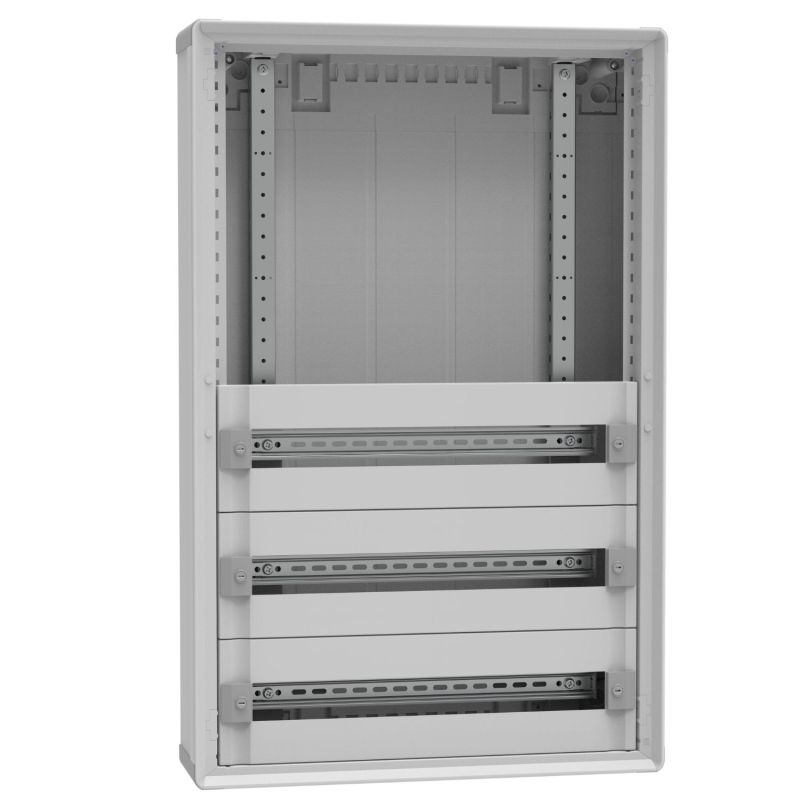

Le tableau électrique Legrand XL³ HP 160 – 72 modules avec espace dédié est un coffret de distribution saillie conçu pour les installations électriques résidentielles et tertiaires nécessitant une organisation claire et une capacité importante de protection. Grâce à ses 3 rangées de 24 modules, il offre une capacité totale de 72 modules permettant d’intégrer l’ensemble des appareillages modulaires indispensables : disjoncteurs, interrupteurs différentiels, parafoudres ou modules de gestion d’énergie.
Ce modèle se distingue par la présence d’un espace dédié de 400 mm permettant l’intégration du disjoncteur principal et de son kit de distribution (à compléter séparément). Cette conception facilite la distribution de l’alimentation principale vers les différents circuits tout en conservant une organisation claire et accessible du tableau électrique.
Un coffret électrique prêt à installer
Le coffret Legrand 1CO3ER24SPL est livré prêt à l’emploi afin de simplifier la mise en œuvre sur chantier et réduire le temps d’installation. Il intègre directement les éléments indispensables à la réalisation d’un tableau électrique sécurisé et fonctionnel.
- Rails DIN pour la fixation des appareils modulaires
- Plastrons isolants avec verrouillage quart de tour pour sécuriser l’installation
- Bornier de terre IP2X avec bornes automatiques pour conducteurs souples ou rigides
- Bracelet de circulation de filerie permettant d’organiser les câbles à l’intérieur du coffret
- Châssis extractible facilitant le montage et les opérations de maintenance
Cette configuration permet aux installateurs de réaliser rapidement un tableau électrique propre, lisible et facilement maintenable.
Une conception pensée pour simplifier le câblage
La gamme XL³ HP 160 a été développée pour faciliter le travail des électriciens et tableautiers. Le châssis extractible permet d’accéder facilement aux rails DIN afin de simplifier le montage et le câblage des appareils modulaires.
Les panneaux amovibles facilitent l’assemblage et l’intégration des équipements électriques tout en permettant un passage de câbles plus simple. Cette conception permet également d’ajouter de nouveaux modules si l’installation évolue.
Le bracelet de circulation de filerie permet quant à lui d’organiser les conducteurs à l’intérieur du coffret afin d’améliorer la lisibilité du tableau et faciliter les interventions futures.
Un coffret robuste et sécurisé
Fabriqué en plastique isolant gris RAL7035, ce coffret permet de réaliser des ensembles électriques bénéficiant d’une isolation totale équivalente à la classe II. Cette conception renforce la sécurité des installations et protège les utilisateurs contre les risques électriques.
Le coffret présente également de bonnes caractéristiques de protection :
- Indice de protection IP30 avec plastrons et sans porte
- Résistance aux chocs IK04
- Bornier de terre IP2X protégeant contre les contacts accidentels
Pour répondre à des environnements plus exigeants, le coffret peut évoluer avec l’ajout d’une porte compatible :
- IP40 / IK07 avec porte
- IP43 / IK07 avec porte et joint
Cette évolutivité permet d’adapter facilement le coffret aux contraintes de l’environnement d’installation.
Portes compatibles avec le coffret XL³ HP 160
Le tableau électrique tertiaire Legrand 1CO3ER24SPL (3 rangées de 24 modules – 72 modules) de la gamme XL³ HP 160 avec espace dédié peut être équipé de différentes portes afin de protéger l’appareillage modulaire et de sécuriser l’accès au coffret.
Comme pour les autres coffrets XL³ HP 160 de même format, vous pouvez choisir entre une porte métal plate, une porte métal galbée offrant davantage de volume en façade, ou une porte vitrée permettant de visualiser les équipements sans ouvrir le tableau électrique.
Portes compatibles
- 1PC5R24 – Porte métal plate pour coffret 5 rangées 24 modules hauteur 900mm – XL³ HP 160
- 1PD5R24 – Porte métal galbée pour coffret 5 rangées 24 modules hauteur 900mm – XL³ HP 160
- 1PV5R24– Porte vitrée plate pour coffret 5 rangées 24 modules hauteur 900mm – XL³ HP 160
Pourquoi équiper votre coffret d’une porte ?
- Protection de l’appareillage électrique contre les contacts accidentels
- Limitation de l’accès au tableau électrique aux seules personnes autorisées
- Amélioration de l’intégration du coffret dans les installations tertiaires
- Contrôle visuel de l’installation avec la version vitrée
Une solution modulaire et évolutive
Le coffret XL³ HP 160 peut être combiné avec d’autres coffrets de la même gamme afin d’augmenter la capacité du tableau électrique. Cette modularité permet de concevoir des installations plus importantes tout en conservant une organisation cohérente.
- Possibilité de jumelage horizontal entre plusieurs coffrets
- Possibilité de jumelage vertical pour augmenter la capacité du tableau
Cette flexibilité est particulièrement utile dans les installations tertiaires ou les bâtiments nécessitant de nombreux circuits électriques.
Installation simple en pose saillie
Ce coffret est conçu pour une installation en saillie, solution très utilisée dans les garages, locaux techniques, ateliers ou bâtiments tertiaires.
Deux modes de fixation sont possibles :
- Fixation directement depuis l’intérieur du coffret
- Fixation avec supports externes (référence 1FMP à commander séparément)
Cette flexibilité facilite l’installation dans différentes configurations de chantier.
Caractéristiques techniques du tableau électrique Legrand XL³ HP 160
- Référence : 1CO3ER24SPL
- Gamme : Legrand XL³ HP 160
- Type de pose : saillie
- Nombre de rangées : 3
- Modules par rangée : 24
- Capacité totale : 72 modules
- Espace dédié : 400 mm pour disjoncteur principal
- Hauteur : 900 mm
- Largeur : 575 mm
- Profondeur : 147 mm
- Couleur : gris RAL7035
- Indice de protection : IP30
- Résistance aux chocs : IK04
- Sans halogène : oui
- Bornier de terre : oui
- Rail DIN : oui
La fiabilité de la gamme Legrand XL³ HP
Les coffrets et armoires XL³ HP concentrent le meilleur du savoir-faire Legrand : robustesse, modularité et simplicité de mise en œuvre. Ils sont conçus pour répondre aux exigences des installateurs professionnels dans les installations résidentielles et tertiaires.
Grâce à leur volume de câblage important, leur structure robuste et leurs possibilités d’extension, les coffrets XL³ HP permettent de concevoir des tableaux électriques performants conformes aux normes NF EN 61439-2 et NF EN 61439-3.
Choisir un tableau électrique Legrand XL³ HP 160 – 72 modules avec espace dédié, c’est opter pour une solution fiable et évolutive qui facilite l’intégration du disjoncteur principal tout en garantissant une installation électrique sûre et parfaitement organisée.
