Tableau électrique Legrand XL³ HP 160 – 144 modules avec espace dédié pour disjoncteur principal

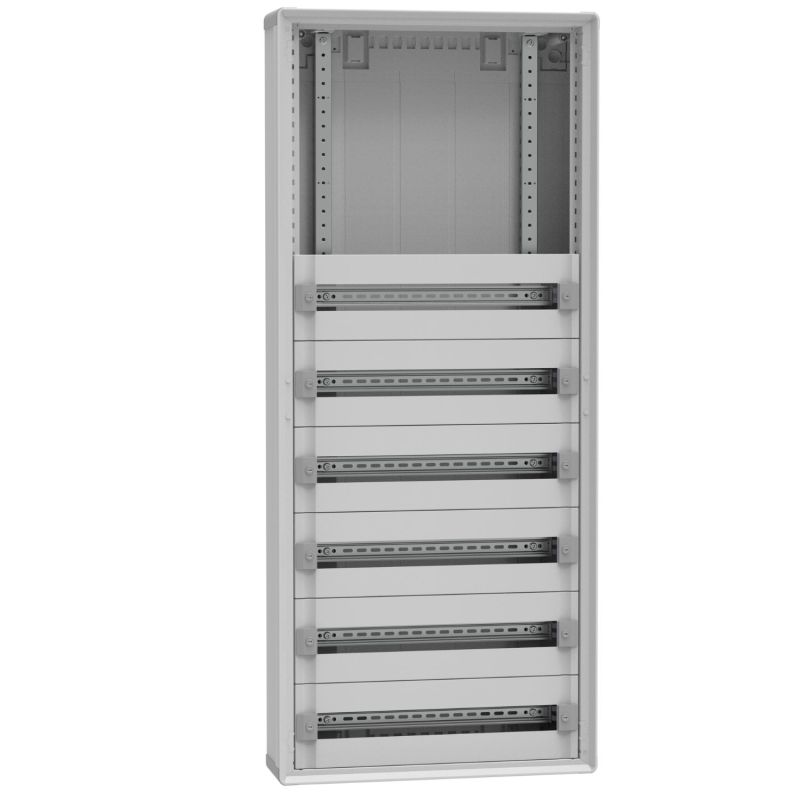

Le tableau électrique Legrand XL³ HP 160 – 144 modules avec espace dédié est un coffret de distribution saillie conçu pour les installations électriques résidentielles importantes et les applications tertiaires nécessitant une capacité élevée de protection et de distribution. Grâce à ses 6 rangées de 24 modules, ce coffret offre une capacité totale de 144 modules, permettant d’intégrer facilement disjoncteurs, interrupteurs différentiels, parafoudres et modules de gestion de l’énergie dans un tableau électrique structuré et parfaitement organisé.
Ce modèle dispose également d’un espace dédié de 400 mm</strong permettant d’intégrer le disjoncteur principal ainsi que son kit de distribution (à compléter séparément). Cette conception facilite la distribution de l’alimentation vers les différents circuits tout en conservant une organisation claire et accessible du tableau électrique.
Un coffret électrique prêt à installer
Le coffret Legrand 1CO6ER24SPL est livré prêt à l’emploi afin de simplifier la mise en œuvre sur chantier et de réduire le temps d’installation. Il intègre directement les éléments nécessaires pour réaliser un tableau électrique fiable et conforme aux exigences des installations professionnelles.
- Rails DIN pour la fixation rapide des appareils modulaires
- Plastrons isolants avec verrouillage quart de tour pour sécuriser l’installation
- Bornier de terre IP2X avec bornes automatiques pour conducteurs souples ou rigides
- Bracelet de circulation de filerie permettant d’organiser les câbles à l’intérieur du coffret
- Châssis extractible facilitant le montage et les opérations de maintenance
Cette configuration permet aux électriciens de réaliser rapidement un tableau électrique propre, lisible et facilement évolutif.
Une conception pensée pour faciliter le câblage
La gamme XL³ HP 160 a été conçue pour simplifier le travail des installateurs et des tableautiers. Le châssis extractible permet d’accéder facilement aux rails DIN afin d’installer et de câbler les appareils modulaires dans de bonnes conditions.
Les panneaux amovibles facilitent l’assemblage et l’installation des équipements électriques tout en permettant un passage de câbles plus simple. Cette conception permet également d’ajouter de nouveaux modules si l’installation doit évoluer.
Le bracelet de circulation de filerie permet quant à lui d’organiser les conducteurs afin d’améliorer la lisibilité du tableau et de faciliter les interventions de maintenance.
Un coffret robuste et sécurisé
Fabriqué en plastique isolant gris RAL7035, ce coffret permet de réaliser des ensembles électriques bénéficiant d’une isolation totale équivalente à la classe II. Cette conception renforce la sécurité des installations et protège les utilisateurs contre les risques électriques.
Le coffret offre également des caractéristiques de protection adaptées aux installations électriques :
- Indice de protection IP30 avec plastrons et sans porte
- Résistance aux chocs IK04
- Bornier de terre IP2X protégeant contre les contacts accidentels
Pour répondre à des environnements plus exigeants, le coffret peut évoluer avec l’ajout d’une porte compatible :
- IP40 / IK07 avec porte
- IP43 / IK07 avec porte et joint
Cette évolutivité permet d’adapter facilement le coffret aux contraintes de l’environnement d’installation.
Portes compatibles avec le coffret XL³ HP 160
Le tableau électrique tertiaire Legrand 1CO6ER24SPL (6 rangées de 24 modules – 144 modules) de la gamme XL³ HP 160 avec espace dédié peut être équipé de différentes portes afin de protéger l’appareillage modulaire et de sécuriser l’accès au coffret.
Comme pour les autres coffrets XL³ HP 160 de même format, vous pouvez choisir entre une porte métal plate, une porte métal galbée offrant davantage de volume en façade, ou une porte vitrée permettant de visualiser les équipements sans ouvrir le tableau électrique.
Portes compatibles
- 1PC8R24 – Porte métal plate pour coffret 8 rangées 24 modules hauteur 1350mm – XL³ HP 160
- 1PD8R24 – Porte métal galbée pour coffret 8 rangées 24 modules hauteur 1350mm – XL³ HP 160
- 1PV8R24 – Porte vitrée plate pour coffret 8 rangées 24 modules hauteur 1350mm – XL³ HP 160
Pourquoi équiper votre coffret d’une porte ?
- Protection de l’appareillage électrique contre les contacts accidentels
- Limitation de l’accès au tableau électrique aux seules personnes autorisées
- Amélioration de l’intégration du coffret dans les installations tertiaires
- Contrôle visuel de l’installation avec la version vitrée
Une solution modulaire et évolutive
Le coffret XL³ HP 160 peut être combiné avec d’autres coffrets de la même gamme afin d’augmenter la capacité du tableau électrique. Cette modularité permet de concevoir des installations plus importantes tout en conservant une organisation cohérente.
- Possibilité de jumelage horizontal entre plusieurs coffrets
- Possibilité de jumelage vertical pour augmenter la capacité du tableau
Cette flexibilité est particulièrement adaptée aux installations tertiaires, commerces, ateliers ou bâtiments nécessitant de nombreux circuits électriques.
Installation simple en pose saillie
Ce coffret est conçu pour une installation en saillie, solution couramment utilisée dans les garages, locaux techniques, ateliers ou bâtiments tertiaires.
Deux modes de fixation sont possibles :
- Fixation directement depuis l’intérieur du coffret
- Fixation avec supports externes (référence 1FMP à commander séparément)
Cette flexibilité facilite l’installation dans différentes configurations de chantier.
Caractéristiques techniques du tableau électrique Legrand XL³ HP 160
- Référence : 1CO6ER24SPL
- Gamme : Legrand XL³ HP 160
- Type de pose : saillie
- Nombre de rangées : 6
- Modules par rangée : 24
- Capacité totale : 144 modules
- Espace dédié : 400 mm pour disjoncteur principal
- Hauteur : 1350 mm
- Largeur : 575 mm
- Profondeur : 147 mm
- Couleur : gris RAL7035
- Indice de protection : IP30
- Résistance aux chocs : IK04
- Sans halogène : oui
- Bornier de terre : oui
- Rail DIN : oui
- Garantie : 2 ans
La fiabilité de la gamme Legrand XL³ HP
Les coffrets et armoires XL³ HP concentrent le meilleur du savoir-faire Legrand : simplicité de mise en œuvre, modularité et robustesse. Conçus pour les installateurs professionnels, ils permettent de réaliser des tableaux électriques performants conformes aux normes NF EN 61439-2 et NF EN 61439-3.
Grâce à leur volume de câblage important et leurs nombreuses possibilités d’extension, les coffrets XL³ HP facilitent la réalisation d’installations électriques fiables dans les logements, commerces, bureaux ou bâtiments tertiaires.
Choisir un tableau électrique Legrand XL³ HP 160 – 144 modules avec espace dédié, c’est opter pour une solution professionnelle robuste et évolutive qui simplifie l’intégration du disjoncteur principal tout en garantissant la sécurité et la fiabilité de votre installation électrique.
