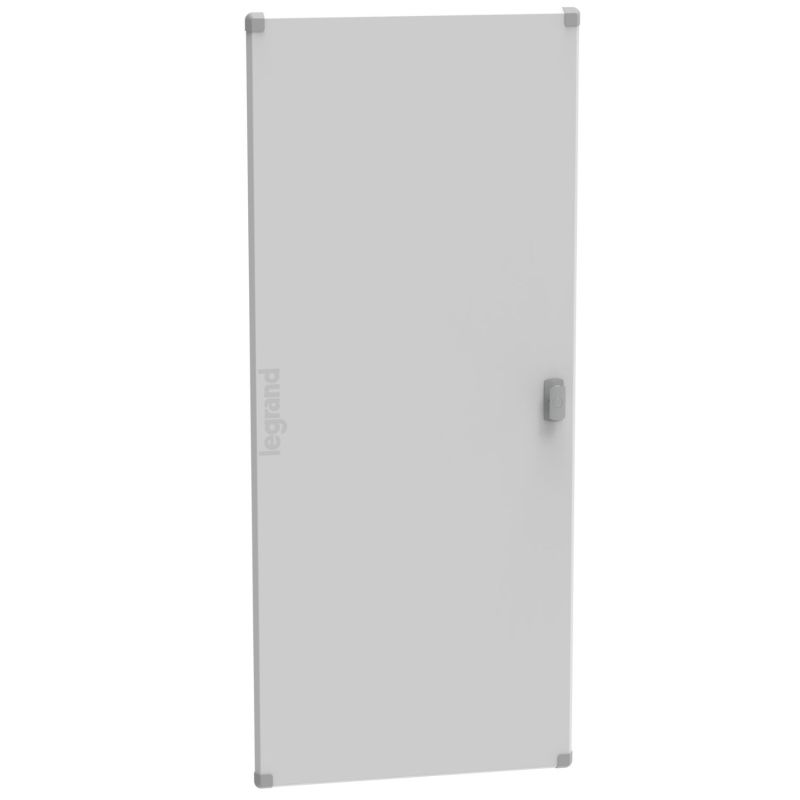

Porte métal plate Legrand XL³ HP 160 pour coffret 8 rangées 24 modules
La porte métal plate Legrand référence 1PC8R24 est conçue pour compléter et sécuriser les coffrets de distribution de la gamme XL³ HP 160. Elle permet de protéger les appareillages électriques installés dans le tableau tout en limitant l’accès aux personnes non autorisées.
Destinée aux coffrets tertiaires 8 rangées de 24 modules (192 modules), cette porte assure une excellente robustesse grâce à sa conception en acier avec revêtement époxy polyester gris RAL 7035. Cette finition garantit une bonne résistance aux chocs et à l’usure tout en conservant une esthétique homogène avec les coffrets de la gamme Legrand.
La porte est livrée avec une poignée 1/4 de tour à monter équipée de 2 points de verrouillage. Ce système assure une fermeture fiable du coffret et un maintien optimal de la porte sur les installations de grande hauteur. Pour renforcer la sécurité du tableau électrique, la poignée peut être équipée d’un barillet de serrure disponible en accessoire.
Compatibilité avec les coffrets XL³ HP 160 – 8 rangées 24 modules
La porte 1PC8R24 est spécialement conçue pour les coffrets de distribution XL³ HP 160 configurés en 8 rangées de 24 modules. Elle s’intègre parfaitement aux enveloppes Legrand et garantit une installation rapide et fiable sur chantier.
Elle est compatible avec les coffrets suivants :
- 1CO8R24SPL – Tableau électrique tertiaire plastique 192 modules – 8 rangées de 24 modules – XL3 HP 160
- 1CO6ER24SPL – Tableau électrique tertiaire plastique 144 modules – 6 rangées de 24 modules – XL3 HP 160
- 1CO8R24S – Tableau électrique tertiaire métal 192 modules – 8 rangées de 24 modules – XL3 HP 160
Grâce à cette compatibilité directe avec la gamme XL³ HP 160, la porte s’intègre parfaitement au coffret et garantit une installation homogène conforme aux standards Legrand.
Une protection renforcée pour votre tableau électrique
L’ajout d’une porte sur un coffret de distribution permet d’améliorer la sécurité et la protection du tableau électrique. Elle protège les appareillages modulaires contre les manipulations accidentelles, les chocs et les interventions non autorisées.
La porte contribue également à améliorer la finition de l’installation électrique et à maintenir un environnement propre et sécurisé dans les locaux techniques ou les bâtiments professionnels.
Lorsqu’elle est installée avec le joint de porte référence 2KIP43 (vendu séparément), le coffret peut atteindre un indice de protection IP43. Cette configuration permet d’améliorer la protection contre les projections d’eau et les corps solides.
Installation simple et adaptable
La porte Legrand XL³ HP 160 a été conçue pour faciliter la mise en œuvre sur chantier. Elle dispose d’un montage réversible permettant d’installer la porte avec une ouverture :
Cette flexibilité permet d’adapter facilement l’installation aux contraintes d’accès du coffret dans les locaux techniques ou armoires électriques.
Pour garantir une installation conforme, la distance maximale entre la porte et le plastron doit être de 38 mm.
La fiabilité de la gamme Legrand XL³ HP
Les coffrets et armoires XL³ HP concentrent le savoir-faire Legrand pour les installations électriques tertiaires. Ils offrent une grande modularité et facilitent le travail des installateurs et tableautiers.
La gamme XL³ HP 160 se distingue notamment par :
- une structure robuste avec panneaux latéraux renforcés
- un volume de câblage important facilitant l’organisation des conducteurs
- des châssis extractibles simplifiant l’installation des appareillages modulaires
- une modularité élevée permettant le jumelage vertical ou horizontal des coffrets
Les coffrets XL³ HP sont disponibles en métal, en plastique isolant ou en version encastrée et répondent parfaitement aux exigences des installations électriques dans le tertiaire de proximité, les bâtiments professionnels ou les installations techniques.
Caractéristiques techniques de la porte Legrand 1PC8R24
- Référence : 1PC8R24
- Marque : Legrand
- Type : porte de coffret de distribution
- Compatibilité : coffrets XL³ HP 160 – 8 rangées 24 modules
- Matériau : acier
- Finition : revêtement par poudre époxy polyester
- Couleur : gris RAL 7035
- Largeur : 575 mm
- Hauteur : 1350 mm
- Profondeur : 25 mm
- Indice de protection : IP40
- Résistance aux chocs : IK08
- Sans halogène : oui
- Garantie : 2 ans
