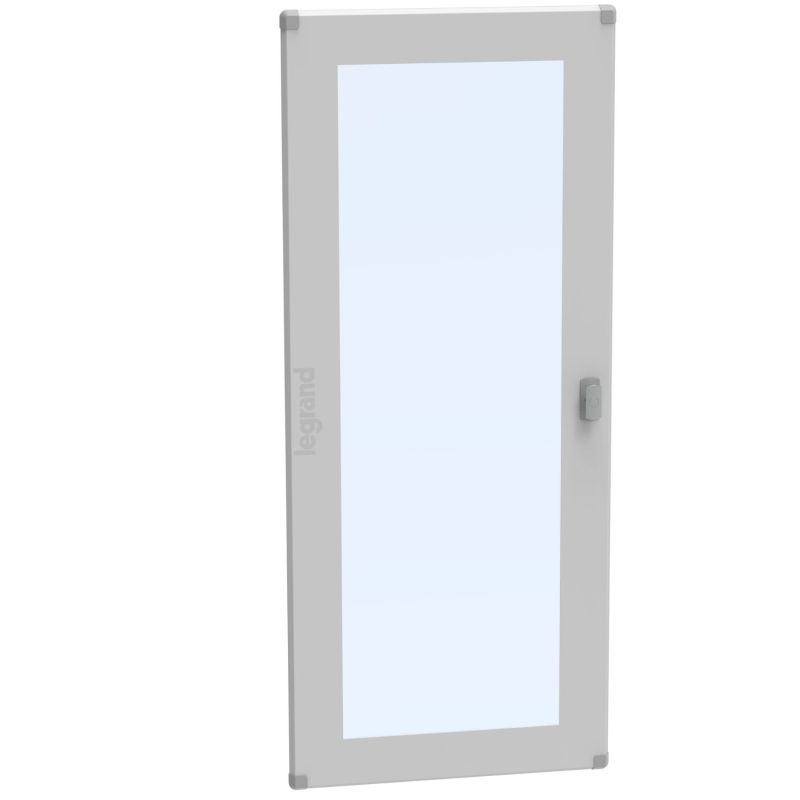

Porte vitrée plate Legrand XL³ HP 160 pour coffret 8 rangées 24 modules
La porte vitrée plate Legrand référence 1PV8R24 est conçue pour équiper les coffrets de distribution de la gamme XL³ HP 160 et améliorer la protection des appareillages électriques tout en conservant une visibilité directe sur les équipements modulaires. Grâce à sa façade vitrée, il est possible de contrôler rapidement l’état des disjoncteurs et des protections sans ouvrir le coffret.
Cette solution est particulièrement adaptée aux installations électriques tertiaires de grande capacité où les tableaux doivent être contrôlés régulièrement. La porte limite l’accès aux appareils tout en facilitant les opérations de maintenance et de diagnostic.
Fabriquée en acier avec revêtement époxy polyester gris RAL 7035, cette porte offre une excellente résistance mécanique et une grande durabilité dans les environnements techniques. Elle est fournie avec une poignée 1/4 de tour à monter équipée de 2 points de verrouillage garantissant une fermeture fiable et sécurisée du coffret. La poignée peut également recevoir un barillet de serrure (vendu séparément) afin de limiter l’accès aux personnes habilitées.
Compatibilité avec les coffrets XL³ HP 160 – 8 rangées 24 modules
La porte vitrée 1PV8R24 est spécialement conçue pour les coffrets de distribution XL³ HP 160 configurés en 8 rangées de 24 modules, soit une capacité totale de 192 modules. Elle garantit une intégration parfaite dans les enveloppes de la gamme Legrand et assure une finition homogène et professionnelle de l’installation électrique.
Cette porte s’installe directement sur les coffrets XL³ HP 160 correspondants et permet de finaliser le tableau électrique tout en améliorant la sécurité de l’installation.
Une porte vitrée pour surveiller facilement les appareillages
La présence d’une fenêtre vitrée intégrée permet de visualiser rapidement les appareillages installés dans le coffret sans avoir à ouvrir la porte. Cette fonctionnalité facilite :
- la vérification rapide de l’état des disjoncteurs
- le contrôle visuel des protections électriques
- les opérations de maintenance et de diagnostic
- la surveillance des installations électriques dans les locaux techniques
La porte vitrée permet ainsi de conserver le coffret fermé tout en gardant une visibilité permanente sur les équipements électriques.
Protection et sécurité du tableau électrique
L’installation d’une porte sur un coffret de distribution permet de protéger les appareillages contre les manipulations accidentelles et de limiter l’accès aux personnes non habilitées. Elle contribue également à maintenir un environnement propre et sécurisé autour du tableau électrique.
Lorsqu’elle est associée au joint de porte référence 2KIP43 (à commander séparément), la porte permet au coffret d’atteindre un indice de protection IP43, améliorant la protection contre les projections d’eau et les corps solides.
Installation simple et adaptable
La porte Legrand XL³ HP 160 est conçue pour faciliter le travail des installateurs. Elle dispose d’un montage réversible permettant d’adapter l’ouverture selon la configuration du local technique :
- ouverture à droite
- ou ouverture à gauche
Cette flexibilité facilite l’intégration du coffret dans les armoires électriques ou les locaux techniques où l’espace peut être contraint.
La qualité et la modularité de la gamme Legrand XL³ HP
Les coffrets et armoires XL³ HP 160 concentrent le savoir-faire Legrand pour les installations électriques tertiaires. Ils sont conçus pour offrir robustesse, modularité et simplicité de mise en œuvre aux installateurs et tableautiers.
La gamme XL³ HP 160 se distingue notamment par :
- une structure robuste avec panneaux latéraux renforcés
- un volume de câblage important facilitant l’organisation des conducteurs
- des châssis extractibles simplifiant l’installation des appareils modulaires
- une modularité élevée permettant le jumelage vertical ou horizontal des coffrets
Les coffrets XL³ HP sont disponibles en métal, en plastique isolant ou en version encastrée afin de répondre aux différentes configurations d’installation dans le secteur tertiaire.
Caractéristiques techniques de la porte Legrand 1PV8R24
- Référence : 1PV8R24
- Marque : Legrand
- Type : porte vitrée plate pour coffret de distribution
- Compatibilité : coffrets XL³ HP 160 – 8 rangées de 24 modules
- Matériau : acier
- Finition : revêtement par poudre époxy polyester
- Couleur : gris RAL 7035
- Largeur : 575 mm
- Hauteur : 1350 mm
- Profondeur : 25 mm
- Indice de protection : IP40
- Résistance aux chocs : IK08
- Sans halogène : oui
- Garantie : 2 ans
