Tableau électrique Legrand XL³ HP 160 métal – 120 modules pour installations tertiaires
Le tableau électrique Legrand XL³ HP 160 – 120 modules est un coffret de distribution métallique conçu pour les installations électriques tertiaires nécessitant une grande capacité de protection et de distribution. Avec ses 5 rangées de 24 modules, il offre une capacité totale de 120 modules, idéale pour intégrer disjoncteurs, interrupteurs différentiels, parafoudres et autres modules de protection indispensables au bon fonctionnement de votre installation électrique.
Issu de la gamme professionnelle XL³ HP 160, ce coffret a été développé pour simplifier la réalisation des tableaux électriques tout en garantissant robustesse, modularité et sécurité. Sa conception en acier et son châssis extractible facilitent les opérations de câblage et de maintenance, ce qui en fait une solution particulièrement adaptée aux bâtiments tertiaires tels que commerces, bureaux, ateliers ou locaux techniques.
Un coffret métallique robuste et durable
Le coffret est conçu en acier avec revêtement époxy polyester RAL7035, garantissant une excellente résistance mécanique et une grande durabilité dans les environnements professionnels. Sa structure robuste protège efficacement les équipements électriques et assure une longévité optimale de l’installation.
Les panneaux latéraux prédécoupés permettent de faciliter le passage des câbles et d’optimiser le temps d’assemblage sur chantier. Cette conception permet également d’adapter facilement le coffret aux contraintes spécifiques de l’installation.
- Structure métallique robuste adaptée aux environnements tertiaires
- Revêtement époxy polyester RAL7035 durable et résistant
- Panneaux latéraux prédécoupés facilitant l’intégration des câbles
- Résistance aux chocs IK07 avec plastrons et sans porte
Un tableau électrique prêt à installer

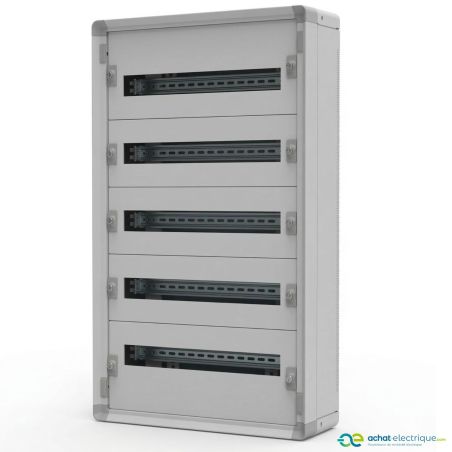

Le coffret Legrand 1CO5R24S est livré prêt à l’emploi afin de simplifier la mise en œuvre sur chantier. Il intègre les éléments indispensables pour réaliser un tableau électrique professionnel fiable et sécurisé.

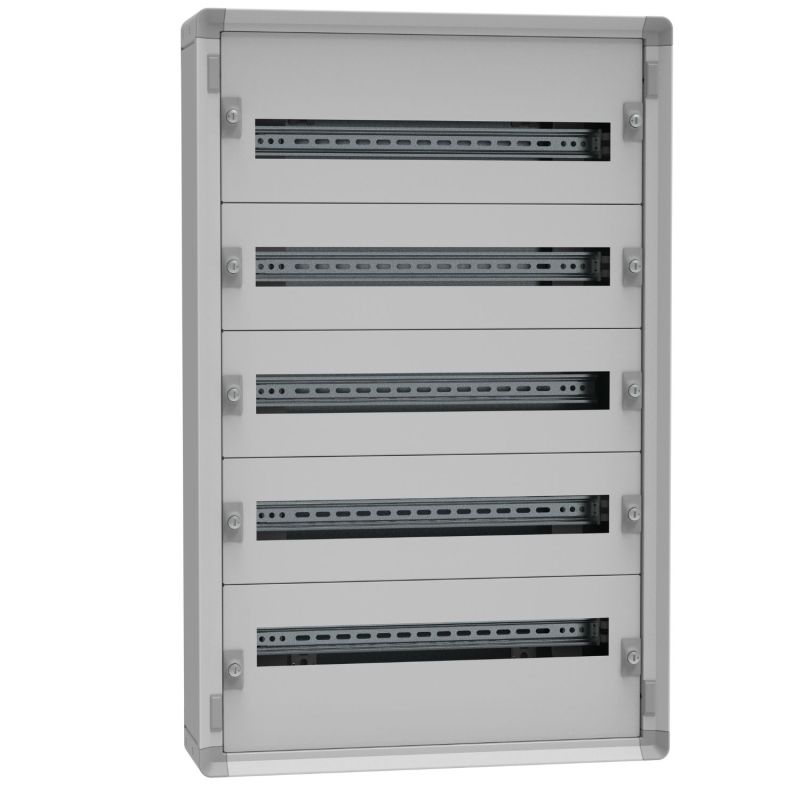

- Rails DIN pour la fixation rapide des appareils modulaires
- Plastrons métalliques avec verrouillage quart de tour
- Barreau en laiton pour la mise à la terre
- Bracelet de circulation de filerie pour organiser les conducteurs
- Châssis extractible facilitant le câblage et la maintenance
Cette configuration permet de réaliser un tableau électrique clair, propre et facilement accessible lors des opérations de maintenance ou d’évolution de l’installation.
Une conception pensée pour les installateurs
La gamme XL³ HP 160 a été développée pour améliorer le confort de travail des électriciens et des tableautiers. Le châssis extractible permet d’accéder facilement aux rails DIN afin de monter et de câbler les appareils modulaires dans de bonnes conditions.
Les panneaux amovibles facilitent l’assemblage et permettent un accès rapide à l’intérieur du coffret. Cette conception simplifie également les extensions futures du tableau électrique si de nouveaux circuits doivent être ajoutés.
Un coffret évolutif et modulable
Le coffret XL³ HP 160 peut évoluer afin de s’adapter aux contraintes des installations électriques tertiaires. Il est compatible avec plusieurs accessoires permettant d’améliorer la protection ou d’augmenter la capacité du tableau électrique.
- Possibilité d’ajouter une porte avec joint pour atteindre IP40 ou IP43
- Résistance aux chocs IK08 avec porte en verre
- Résistance aux chocs IK09 avec porte métallique
- Compatibilité avec les kits de jumelage pour combiner plusieurs coffrets
Ces possibilités d’évolution permettent de concevoir des installations électriques modulaires adaptées aux bâtiments tertiaires et aux installations nécessitant un grand nombre de circuits.
Portes compatibles avec le coffret XL³ HP 160
Le tableau électrique tertiaire Legrand 1CO5R24S (5 rangées de 24 modules – 120 modules) de la gamme XL³ HP 160 peut être équipé de différentes portes afin de protéger l’appareillage modulaire et de sécuriser l’accès au coffret.
Selon les besoins de votre installation électrique, vous pouvez opter pour une porte métal plate, une porte métal galbée offrant davantage de volume en façade pour le passage des câbles, ou une porte vitrée permettant de visualiser les équipements sans ouvrir le tableau.
Portes compatibles

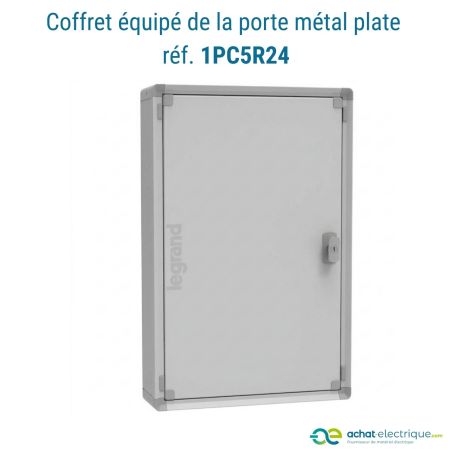

- 1PC5R24 – Porte métal plate pour coffret 5 rangées 24 modules – XL³ HP 160
- 1PD5R24 – Porte métal galbée pour coffret 5 rangées 24 modules – XL³ HP 160

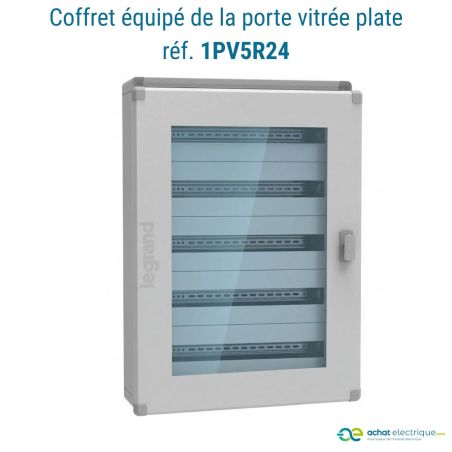

- 1PV5R24 – Porte vitrée plate pour coffret 5 rangées 24 modules – XL³ HP 160
Pourquoi équiper votre coffret d’une porte ?
- Protection de l’appareillage électrique contre les contacts accidentels
- Limitation de l’accès au tableau électrique aux seules personnes autorisées
- Amélioration de l’esthétique et de l’intégration du coffret dans les installations tertiaires
- Possibilité de contrôle visuel de l’installation grâce à la porte vitrée
Installation simple en pose saillie
Ce coffret est conçu pour une installation en saillie, solution couramment utilisée dans les locaux techniques, ateliers, commerces ou bâtiments tertiaires.
Deux modes de fixation sont possibles :
- Fixation directement depuis l’intérieur du coffret
- Fixation avec supports externes (référence 1FMM à commander séparément)
Cette flexibilité permet d’adapter facilement l’installation aux contraintes du chantier.
Caractéristiques techniques du tableau électrique Legrand XL³ HP 160
- Référence : 1CO5R24S
- Gamme : Legrand XL³ HP 160
- Type : coffret de distribution métallique
- Nombre de rangées : 5
- Modules par rangée : 24
- Capacité totale : 120 modules
- Hauteur : 900 mm
- Largeur : 575 mm
- Profondeur : 147 mm
- Couleur : gris RAL7035
- Indice de protection : IP30
- Résistance aux chocs : IK07
- Rail DIN : oui
- Mise à la terre : barreau en laiton
- Type de pose : saillie
- Garantie : 2 ans
La fiabilité de la gamme Legrand XL³ HP
Les coffrets et armoires XL³ HP concentrent le meilleur du savoir-faire Legrand : simplicité de mise en œuvre, modularité et robustesse. Conçus pour répondre aux exigences des installations professionnelles, ils permettent de réaliser des tableaux électriques performants conformes aux normes NF EN 61439-2 et NF EN 61439-3.
Grâce à leur volume de câblage optimisé et leur structure robuste, les coffrets XL³ HP facilitent la réalisation d’installations électriques fiables et évolutives dans les bâtiments tertiaires.
Choisir le tableau électrique Legrand XL³ HP 160 – 120 modules, c’est opter pour une solution professionnelle robuste, fiable et parfaitement adaptée aux installations électriques tertiaires.
