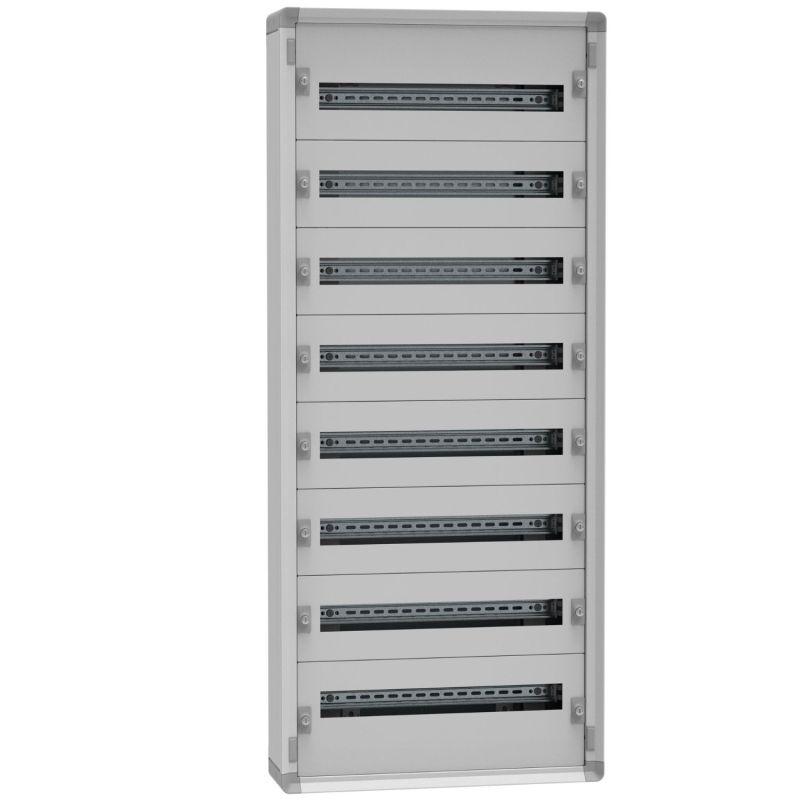

Tableau électrique Legrand XL³ HP 160 métal – 192 modules pour installations tertiaires
Le tableau électrique Legrand XL³ HP 160 – 192 modules est un coffret de distribution métallique conçu pour les installations électriques tertiaires nécessitant une très grande capacité de protection et de distribution. Grâce à ses 8 rangées de 24 modules, ce coffret permet d’intégrer jusqu’à 192 modules, offrant ainsi un espace important pour installer disjoncteurs, interrupteurs différentiels, parafoudres et autres équipements modulaires destinés à protéger et gérer les circuits électriques.
Issu de la gamme professionnelle XL³ HP 160 de Legrand, ce coffret est spécialement conçu pour les bâtiments tertiaires de proximité tels que commerces, bureaux, ateliers ou établissements recevant du public. Sa conception robuste et modulaire permet de réaliser des tableaux électriques fiables, évolutifs et faciles à mettre en œuvre sur chantier.
Un coffret métallique robuste et durable
Le coffret est fabriqué en acier avec revêtement époxy polyester RAL7035, garantissant une excellente résistance mécanique et une grande durabilité dans les environnements professionnels. Cette conception robuste protège efficacement les appareillages électriques tout en assurant la fiabilité de l’installation sur le long terme.
Les panneaux latéraux prédécoupés facilitent l’entrée des câbles et permettent d’optimiser le temps d’assemblage lors de l’installation du tableau électrique. Cette conception permet également d’adapter facilement le coffret aux contraintes spécifiques de chaque chantier.
- Structure métallique robuste adaptée aux environnements tertiaires
- Revêtement époxy polyester RAL7035 résistant dans le temps
- Panneaux latéraux prédécoupés pour faciliter l’intégration des câbles
- Résistance aux chocs IK07 avec plastrons et sans porte
Un tableau électrique prêt à installer
Le coffret Legrand 1CO8R24S est livré prêt à l’emploi afin de simplifier la mise en œuvre sur chantier. Il intègre les principaux éléments nécessaires à la réalisation d’un tableau électrique professionnel fiable et sécurisé.
- Rails DIN pour l’installation rapide des appareils modulaires
- Plastrons métalliques avec verrouillage quart de tour
- Barreau en laiton pour la mise à la terre
- Bracelet de circulation de filerie permettant d’organiser les conducteurs
- Châssis extractible facilitant le câblage et la maintenance
Cette configuration permet aux installateurs de réaliser un tableau électrique clair et organisé, tout en facilitant les opérations de maintenance ou d’évolution de l’installation.
Une conception pensée pour les installateurs
La gamme XL³ HP 160 a été développée pour améliorer le confort de travail des électriciens et des tableautiers. Le châssis extractible permet d’accéder facilement aux rails DIN afin de monter et de câbler les appareillages modulaires dans de bonnes conditions.
Les panneaux amovibles simplifient l’assemblage et offrent un accès rapide à l’intérieur du coffret, facilitant ainsi les opérations de maintenance ou les évolutions futures du tableau électrique.
Un coffret évolutif et modulable
Le coffret XL³ HP 160 peut évoluer afin de s’adapter aux contraintes des installations électriques tertiaires. Il est compatible avec différents accessoires permettant d’améliorer la protection ou d’augmenter la capacité du tableau électrique.
- Possibilité d’ajouter une porte avec joint pour atteindre IP40 ou IP43
- Résistance aux chocs IK08 avec porte en verre
- Résistance aux chocs IK09 avec porte métallique
- Compatibilité avec les kits de jumelage pour combiner plusieurs coffrets
Ces possibilités d’évolution permettent de concevoir des installations électriques modulaires et évolutives adaptées aux bâtiments tertiaires et aux installations nécessitant un grand nombre de circuits.
Portes compatibles avec le coffret XL³ HP 160
Le tableau électrique tertiaire Legrand 1CO8R24S (8 rangées de 24 modules – 192 modules) de la gamme XL³ HP 160 peut être équipé de différentes portes afin de protéger l’appareillage modulaire et de sécuriser l’accès au coffret.
Selon les besoins de votre installation électrique, vous pouvez opter pour une porte métal plate, une porte métal galbée offrant davantage de volume en façade pour le passage des câbles, ou une porte vitrée permettant de visualiser les équipements sans ouvrir le tableau.
Portes compatibles
- 1PC8R24 – Porte métal plate pour coffret 8 rangées 24 modules – XL³ HP 160
- 1PD8R24 – Porte métal galbée pour coffret 8 rangées 24 modules – XL³ HP 160
- 1PV8R24 – Porte vitrée plate pour coffret 8 rangées 24 modules – XL³ HP 160
Pourquoi équiper votre coffret d’une porte ?
- Protection de l’appareillage électrique contre les contacts accidentels
- Limitation de l’accès au tableau électrique aux seules personnes autorisées
- Amélioration de l’esthétique et de l’intégration du coffret dans les installations tertiaires
- Possibilité de contrôle visuel de l’installation grâce à la porte vitrée
Installation simple en pose saillie
Ce coffret est conçu pour une installation en saillie, solution couramment utilisée dans les locaux techniques, ateliers, commerces ou bâtiments tertiaires.
Deux modes de fixation sont possibles :
- Fixation directement depuis l’intérieur du coffret
- Fixation avec supports externes (référence 1FMM à commander séparément)
Cette flexibilité permet d’adapter facilement l’installation aux contraintes du chantier.
Caractéristiques techniques du tableau électrique Legrand XL³ HP 160
- Référence : 1CO8R24S
- Gamme : Legrand XL³ HP 160
- Type : coffret de distribution métallique
- Nombre de rangées : 8
- Modules par rangée : 24
- Capacité totale : 192 modules
- Hauteur : 1350 mm
- Largeur : 575 mm
- Profondeur : 147 mm
- Couleur : gris RAL7035
- Indice de protection : IP30
- Résistance aux chocs : IK07
- Rail DIN : oui
- Mise à la terre : barreau en laiton
- Type de pose : saillie
La fiabilité de la gamme Legrand XL³ HP
Les coffrets et armoires XL³ HP concentrent tout le savoir-faire de Legrand : simplicité de mise en œuvre, modularité, robustesse et durabilité. Ils permettent de réaliser des tableaux électriques performants conformes aux normes NF EN 61439-2 et NF EN 61439-3.
Grâce à leur volume de câblage optimisé et leur structure robuste, les coffrets XL³ HP facilitent la réalisation d’installations électriques fiables et évolutives dans les bâtiments tertiaires.
Choisir le tableau électrique Legrand XL³ HP 160 – 192 modules, c’est opter pour une solution professionnelle robuste et évolutive, parfaitement adaptée aux installations électriques tertiaires de grande capacité.
