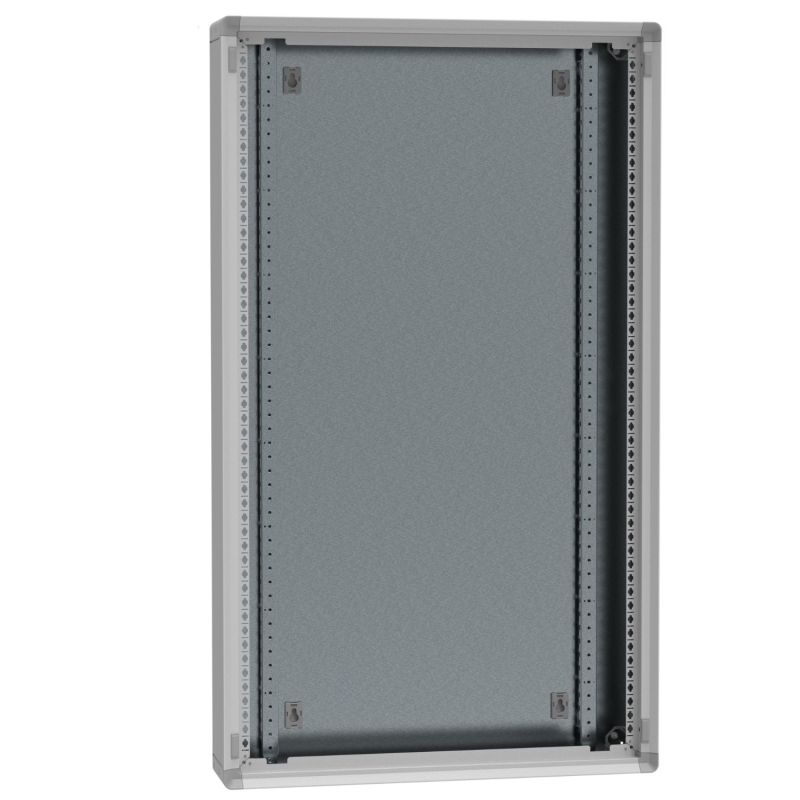

Tableau électrique Legrand XL³ HP 160 – Coffret de distribution 144 modules à équiper
Le coffret de distribution Legrand 1CO6E24S appartient à la gamme professionnelle XL³ HP 160, conçue pour réaliser des tableaux électriques performants dans les installations résidentielles exigeantes et le tertiaire de proximité. Ce coffret est livré à équiper, ce qui signifie qu’il est fourni vide afin de permettre aux installateurs de configurer librement le tableau électrique selon les besoins du chantier.
Avec ses 6 rangées de 24 modules, ce coffret offre une capacité totale de 144 modules. Il permet ainsi d’intégrer un grand nombre d’appareillages modulaires tels que des disjoncteurs, interrupteurs différentiels, parafoudres, contacteurs ou modules de gestion d’énergie.
La conception robuste et modulaire de la gamme XL³ HP 160 en fait une solution particulièrement adaptée aux installations électriques jusqu’à 160A, tout en garantissant une installation simple et rapide sur chantier.
Un coffret à équiper pour concevoir un tableau électrique sur mesure
Le coffret Legrand XL³ HP 160 est livré sans appareillage afin de permettre aux professionnels de composer un tableau électrique parfaitement adapté aux exigences de l’installation.
Cette configuration à équiper offre une grande flexibilité et permet de sélectionner librement les protections et équipements modulaires nécessaires :
- Disjoncteurs divisionnaires
- Interrupteurs différentiels
- Parafoudres
- Contacteurs et télérupteurs
- Modules de gestion énergétique
- Équipements de protection ou de commande
Cette modularité permet de réaliser des tableaux électriques parfaitement dimensionnés pour les logements, commerces, bureaux ou locaux techniques.
Une conception robuste pour les installations électriques professionnelles
Le coffret est fabriqué avec une structure robuste et un revêtement époxy polyester gris RAL7035, garantissant une excellente durabilité dans le temps et une bonne résistance aux contraintes d’installation.
Les montants fonctionnels sont préassemblés, ce qui facilite l’installation et réduit le temps de mise en œuvre sur chantier. Les panneaux latéraux prédécoupés permettent également de simplifier le passage des câbles et l’assemblage du coffret.
Tous les panneaux sont amovibles, ce qui facilite l’accès au tableau lors du câblage ou des opérations de maintenance.
Installation flexible et rapide
Le coffret peut être installé de différentes façons afin de s’adapter aux contraintes du chantier :
- Fixation directement depuis l’intérieur du coffret
- Fixation à l’extérieur du coffret avec un jeu de supports de montage externes (référence 1FMM à commander séparément)
Cette flexibilité d’installation permet d’équiper facilement différents types d’environnements : locaux techniques, garages, ateliers, commerces ou bâtiments tertiaires.
Un coffret évolutif et modulaire
Le coffret XL³ HP 160 peut évoluer selon les besoins de l’installation. Il est possible de réaliser des ensembles électriques plus importants grâce aux systèmes de jumelage de la gamme :
- Jumelage horizontal avec le kit référence 1KJM
- Jumelage vertical avec le même kit
Cette modularité permet d’agrandir facilement un tableau électrique tout en conservant une installation homogène et parfaitement organisée.
Protection et évolution du niveau d’étanchéité
Le coffret dispose d’un indice de protection IP30 avec plastrons et sans porte. Selon les besoins de l’installation, il est possible d’améliorer le niveau de protection en ajoutant des accessoires compatibles.
- IP40 / IK08 avec porte installée
- IP43 / IK08 avec porte et joint d’étanchéité (référence 2KIP43)
Cette possibilité permet d’adapter facilement le coffret aux contraintes environnementales du local technique.
Portes compatibles avec le coffret XL³ HP 160
Le tableau électrique tertiaire Legrand 1CO6E24S (6 rangées de 24 modules – 144 modules) de la gamme XL³ HP 160 à équiper peut recevoir différentes portes afin de protéger l’appareillage modulaire et de sécuriser l’accès au tableau électrique.
Comme pour les autres coffrets XL³ HP 160 de même format, vous pouvez choisir entre une porte métal plate, une porte métal galbée offrant davantage de volume en façade pour le passage des câbles, ou une porte vitrée permettant de visualiser les équipements sans ouvrir le coffret.
Portes compatibles
- 1PC6R24 – Porte métal plate pour coffret 6 rangées 24 modules – XL³ HP 160
- 1PD6R24 – Porte métal galbée pour coffret 6 rangées 24 modules – XL³ HP 160
- 1PV6R24 – Porte vitrée plate pour coffret 6 rangées 24 modules – XL³ HP 160
Pourquoi équiper votre coffret d’une porte ?
- Protection de l’appareillage électrique contre les contacts accidentels
- Limitation de l’accès au tableau électrique aux seules personnes autorisées
- Amélioration de l’intégration du coffret dans les installations tertiaires
- Contrôle visuel de l’installation grâce à la porte vitrée
La gamme Legrand XL³ HP : performance et simplicité d’installation
Les coffrets et armoires Legrand XL³ HP concentrent le meilleur du savoir-faire du fabricant : robustesse, modularité et facilité de mise en œuvre. Conçus pour les installateurs et tableautiers, ils offrent un volume de câblage important et une structure solide adaptée aux installations tertiaires.
La conception de la gamme permet également de préparer et dimensionner les tableaux électriques à l’aide du logiciel XLPro4, facilitant la conception et la conformité des installations.
Les coffrets XL³ HP permettent la réalisation d’ensembles électriques certifiés selon les normes NF EN 61439-2 et NF EN 61439-3, garantissant la fiabilité et la sécurité des installations électriques.
Caractéristiques techniques du coffret Legrand 1CO6E24S
- Référence : 1CO6E24S
- Gamme : Legrand XL³ HP 160
- Type : coffret de distribution à équiper
- Nombre de rangées : 6
- Modules par rangée : 24
- Capacité totale : 144 modules
- Courant maximal : jusqu’à 160A
- Hauteur : 1050 mm
- Largeur : 575 mm
- Profondeur : 150 mm
- Profondeur d'encastrement : 110 mm
- Indice de protection : IP30
- Résistance aux chocs : IK07
- Couleur : gris RAL7035
- Rail DIN : oui
- Borne de terre : oui
- Sans halogène : oui
- EAN : 3414972590112
