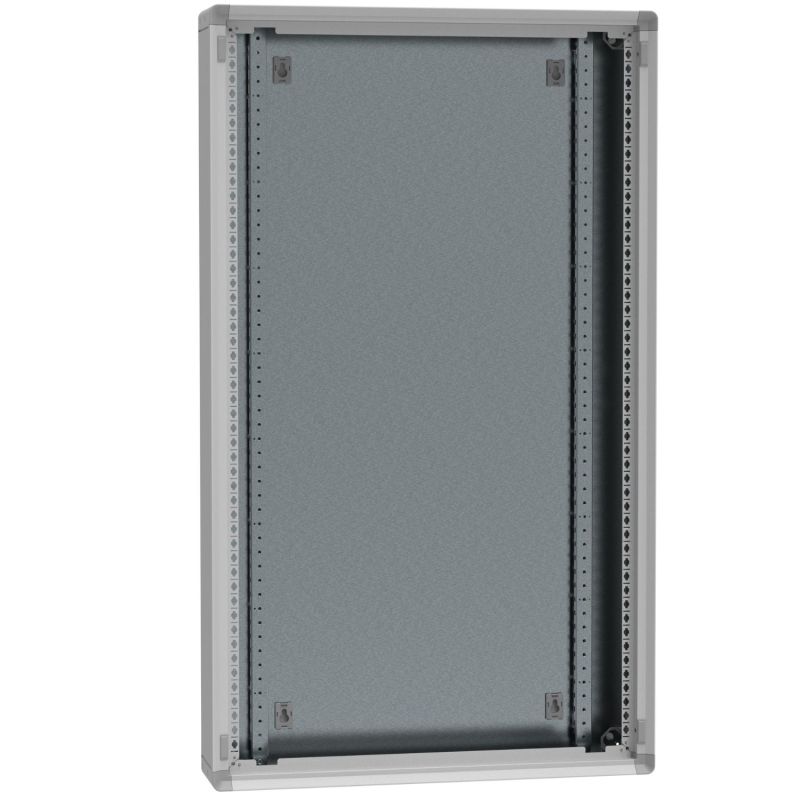

Tableau électrique tertiaire Legrand XL³ HP 160 – 192 modules (8 rangées de 36) à équiper
Le tableau électrique Legrand XL³ HP 160 – 192 modules à équiper est un coffret de distribution métallique destiné à la réalisation de tableaux électriques sur mesure dans les installations résidentielles et tertiaires de proximité. Grâce à ses 8 rangées de 36 modules, il offre une capacité totale de 192 modules, permettant d’intégrer un grand nombre de dispositifs de protection et d’équipements modulaires pour organiser et sécuriser efficacement la distribution électrique.
Ce coffret est livré à équiper, ce qui signifie que les appareillages modulaires tels que disjoncteurs, interrupteurs différentiels, répartiteurs, parafoudres et accessoires de distribution doivent être sélectionnés et installés séparément. Cette configuration permet aux électriciens et tableautiers de concevoir un tableau parfaitement dimensionné selon les besoins spécifiques de chaque installation.
Issu de la gamme professionnelle Legrand XL³ HP 160, ce coffret est conçu pour les installations électriques jusqu’à 160A. Il convient parfaitement aux chantiers tertiaires tels que bureaux, commerces, bâtiments publics, ateliers ou locaux techniques nécessitant une distribution électrique fiable et évolutive.
Un coffret métallique robuste pour les installations professionnelles
Le coffret est fabriqué en acier avec revêtement époxy polyester RAL7035, assurant une excellente résistance mécanique et une grande durabilité dans les environnements professionnels. Sa structure robuste protège efficacement les appareillages électriques tout en garantissant une installation fiable sur le long terme.
Les panneaux latéraux prédécoupés facilitent l’entrée des câbles et permettent d’optimiser le temps de montage sur chantier. Cette conception pratique permet également d’adapter facilement le coffret aux contraintes spécifiques de chaque installation électrique.
- Structure métallique robuste adaptée aux installations tertiaires
- Revêtement époxy polyester RAL7035 durable et résistant
- Panneaux latéraux prédécoupés pour faciliter le passage des câbles
- Indice de protection IP30
- Résistance aux chocs IK07 avec plastrons et sans porte
Un coffret à équiper pour une installation sur mesure
Le coffret Legrand 1CO8E36S est livré avec les montants fonctionnels montés, mais les équipements modulaires doivent être installés séparément afin de créer un tableau électrique adapté aux besoins du chantier. Cette conception offre une grande liberté de configuration pour optimiser la protection et la distribution de l’énergie.
Ce type de coffret permet notamment d’intégrer :
- Disjoncteurs modulaires
- Interrupteurs différentiels
- Parafoudres
- Répartiteurs et accessoires de distribution
- Accessoires de câblage et de protection
Une conception pensée pour les installateurs
La gamme XL³ HP 160 a été conçue pour simplifier le travail des électriciens et des tableautiers. Les panneaux amovibles permettent d’accéder facilement à l’intérieur du coffret afin de faciliter les opérations de câblage, de montage et de maintenance.
Les montants fonctionnels montés facilitent l’installation des équipements modulaires et permettent de gagner du temps lors de la réalisation du tableau électrique.
Un coffret évolutif et modulable
Le coffret XL³ HP 160 peut évoluer afin de s’adapter aux besoins des installations électriques tertiaires. Il est compatible avec différents accessoires permettant d’améliorer la protection et la modularité du tableau.
- Ajout possible d’une porte avec joint pour atteindre IP40 ou IP43
- Résistance aux chocs IK08 avec porte en verre
- Résistance aux chocs IK09 avec porte métallique
- Compatibilité avec les kits de jumelage pour assembler plusieurs coffrets
Ces possibilités d’évolution permettent de concevoir des installations électriques modulaires et évolutives adaptées aux bâtiments tertiaires.
Portes compatibles avec le coffret XL³ HP 160
Le tableau électrique tertiaire Legrand 1CO8E24S (8 rangées de 24 modules – 192 modules) de la gamme XL³ HP 160 à équiper peut recevoir différentes portes afin de protéger l’appareillage modulaire et de sécuriser l’accès au tableau électrique.
Comme pour les autres coffrets XL³ HP 160 de même format, vous pouvez choisir entre une porte métal plate, une porte métal galbée offrant davantage de volume en façade pour le passage des câbles, ou une porte vitrée permettant de visualiser les équipements sans ouvrir le coffret.
Portes compatibles
- 1PC8R24 – Porte métal plate pour coffret 8 rangées 24 modules – XL³ HP 160
- 1PD8R24 – Porte métal galbée pour coffret 8 rangées 24 modules – XL³ HP 160
- 1PV8R24 – Porte vitrée plate pour coffret 8 rangées 24 modules – XL³ HP 160
Pourquoi équiper votre coffret d’une porte ?
- Protection de l’appareillage électrique contre les contacts accidentels
- Limitation de l’accès au tableau électrique aux seules personnes autorisées
- Amélioration de l’intégration du coffret dans les installations tertiaires
- Contrôle visuel de l’installation grâce à la porte vitrée
Installation simple en montage saillie
Ce coffret est conçu pour une installation en saillie. Il peut être fixé directement depuis l’intérieur du coffret ou à l’aide de supports externes (référence 1FMM à commander séparément).
Cette flexibilité permet d’adapter facilement l’installation aux contraintes techniques du chantier.
Caractéristiques techniques du tableau électrique Legrand XL³ HP 160
- Référence : 1CO8E36S
- Gamme : Legrand XL³ HP 160
- Type : coffret de distribution métallique à équiper
- Nombre de rangées : 8
- Modules par rangée : 36
- Capacité totale : 192 modules
- Hauteur : 1350 mm
- Largeur : 800 mm
- Profondeur : 147 mm
- Couleur : gris RAL7035
- Indice de protection : IP30
- Résistance aux chocs : IK07
- Type de pose : saillie
- Montants fonctionnels : montés
- Garantie : 2 ans
La fiabilité de la gamme Legrand XL³ HP
Les coffrets et armoires XL³ HP regroupent le meilleur du savoir-faire Legrand en matière de distribution électrique : robustesse, modularité et simplicité de mise en œuvre. Ils permettent de réaliser des tableaux électriques performants conformes aux normes NF EN 61439-2 et NF EN 61439-3.
Grâce à leur conception robuste et leur volume de câblage optimisé, les coffrets XL³ HP facilitent la réalisation d’installations électriques fiables et évolutives dans les bâtiments tertiaires.
Le tableau électrique Legrand XL³ HP 160 – 192 modules à équiper constitue ainsi une solution idéale pour concevoir un tableau électrique professionnel puissant, évolutif et parfaitement adapté aux installations électriques de grande capacité.
