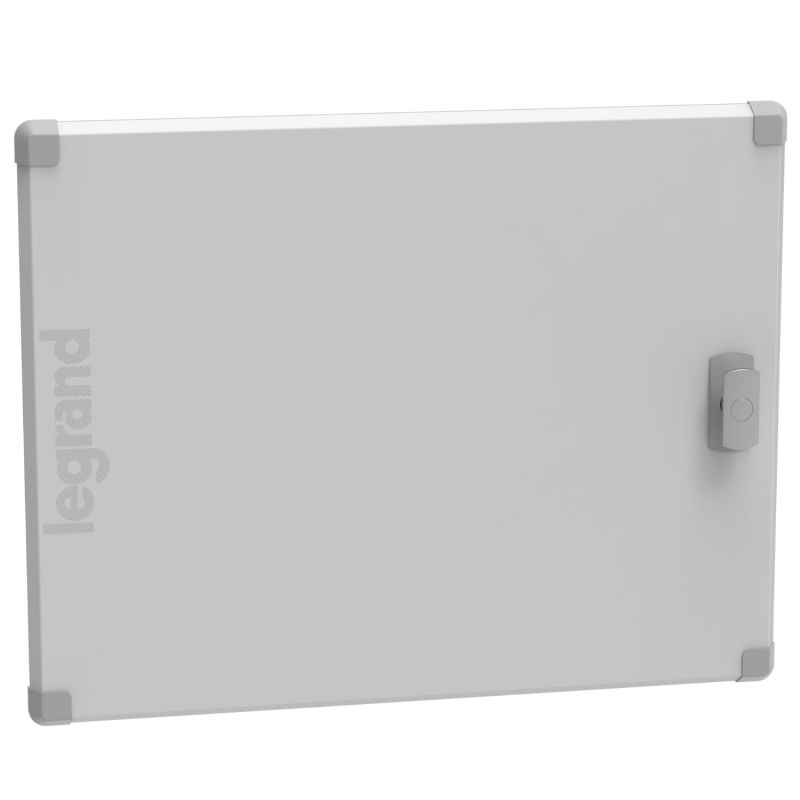

Porte métal plate Legrand XL³ HP 160 pour coffret 2 rangées 24 modules
La porte métal plate Legrand référence 1PC2R24 est conçue pour compléter et sécuriser les coffrets de distribution de la gamme XL³ HP 160. Elle permet de protéger les équipements électriques installés dans le tableau tout en limitant l'accès aux personnes non autorisées.
Adaptée aux coffrets tertiaires 2 rangées de 24 modules, cette porte assure une finition professionnelle de l’installation électrique tout en améliorant la protection mécanique du coffret. Elle est fabriquée en acier avec revêtement époxy polyester RAL 7035, garantissant robustesse, durabilité et homogénéité esthétique avec les coffrets Legrand.
La porte est livrée avec une poignée 1/4 de tour à monter, offrant un accès rapide et sécurisé au tableau. Pour renforcer la sécurité de l’installation, cette poignée peut être équipée d’un barillet de verrouillage disponible en accessoire.
Compatibilité avec les coffrets XL³ HP 160
Cette porte est spécialement conçue pour les coffrets de distribution XL³ HP 160 en configuration 2 rangées de 24 modules. Elle s’intègre parfaitement aux tableaux de la gamme et garantit une installation rapide et précise.
Elle est notamment compatible avec les coffrets suivants :
- 1CO2R24SPL– Tableau électrique tertiaire 48 modules – 2 rangées de 24 modules – XL3 HP 160
- 1CO2R24S– Tableau électrique tertiaire 48 modules – 2 rangées de 24 modules – XL3 HP 160
Grâce à cette compatibilité parfaite avec la gamme XL³ HP 160, la porte s’intègre directement au coffret sans modification et conserve les performances mécaniques et la qualité de finition attendues sur une installation professionnelle.
Une solution pour sécuriser et protéger votre tableau électrique
L’ajout d’une porte sur un coffret de distribution présente plusieurs avantages dans les installations électriques tertiaires ou professionnelles. Elle permet notamment :
- de protéger les appareillages modulaires contre les chocs ou les manipulations accidentelles
- de limiter l’accès au tableau électrique aux personnes habilitées
- d’améliorer la finition esthétique de l’installation
- de renforcer la protection globale du coffret
Lorsque la porte est installée avec le joint de porte référence 2KIP43 (vendu séparément), le coffret peut atteindre un indice de protection IP43, permettant une meilleure protection contre les projections d’eau et les corps solides.
Installation simple et flexible
La porte Legrand XL³ HP 160 a été conçue pour faciliter la mise en œuvre sur chantier. Son système de fixation permet une installation rapide sur les coffrets compatibles.
Elle bénéficie d’un montage réversible, ce qui signifie que l’ouverture peut être configurée :
Cette flexibilité permet d’adapter l’installation aux contraintes du local technique, de la gaine technique ou de l’armoire électrique.
Pour garantir une installation optimale, la distance maximale entre la porte et le plastron doit être de 38 mm.
La qualité et la fiabilité de la gamme Legrand XL³ HP
Les coffrets et armoires XL³ HP concentrent le savoir-faire Legrand pour les installations électriques tertiaires. Ils offrent une grande modularité et sont conçus pour faciliter le travail des installateurs et des tableautiers.
La gamme XL³ HP 160 se distingue notamment par :
- une structure robuste avec panneaux latéraux renforcés
- un volume de câblage important facilitant l’organisation des conducteurs
- des châssis extractibles simplifiant l’installation des appareillages
- une modularité élevée permettant le jumelage vertical ou horizontal des coffrets
Disponible en coffrets métal, plastique isolant ou encastrés, la gamme XL³ HP répond aux besoins des installations électriques dans le tertiaire de proximité, les bâtiments professionnels ou les installations techniques.
Caractéristiques techniques de la porte 1PC2R24
- Référence : 1PC2R24
- Marque : Legrand
- Type : porte de coffret de distribution
- Compatibilité : coffrets XL³ HP 160 – 2 rangées 24 modules
- Matériau : acier
- Finition : revêtement par poudre époxy polyester
- Couleur : gris RAL 7035
- Largeur : 575 mm
- Hauteur : 450 mm
- Profondeur : 25 mm
- Indice de protection : IP40
- Résistance aux chocs : IK08
- Sans halogène : oui
- Garantie : 2 ans
