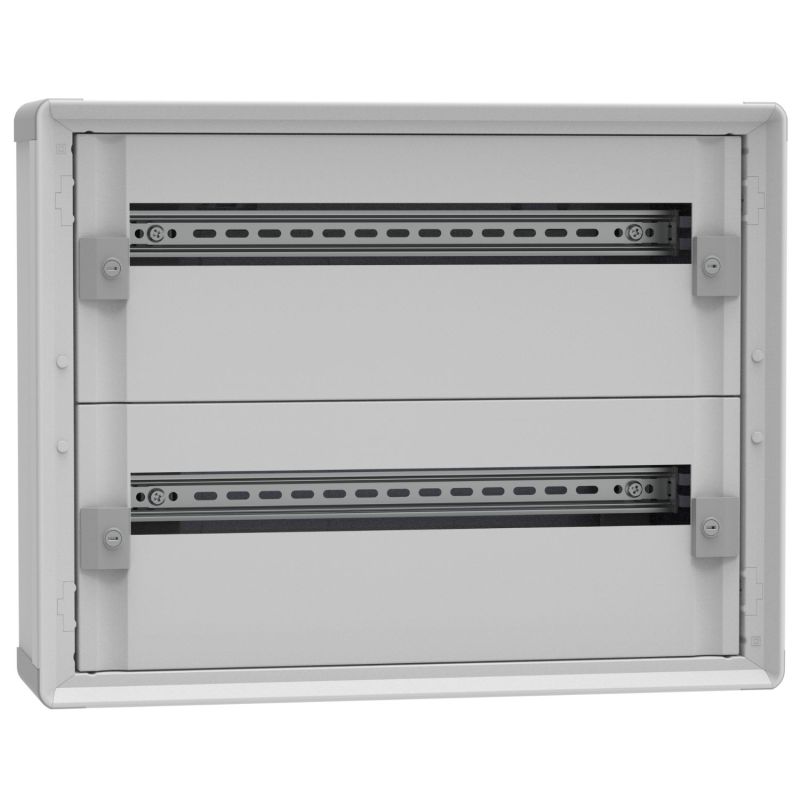

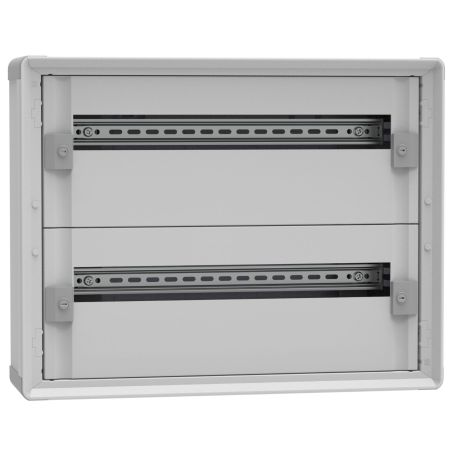

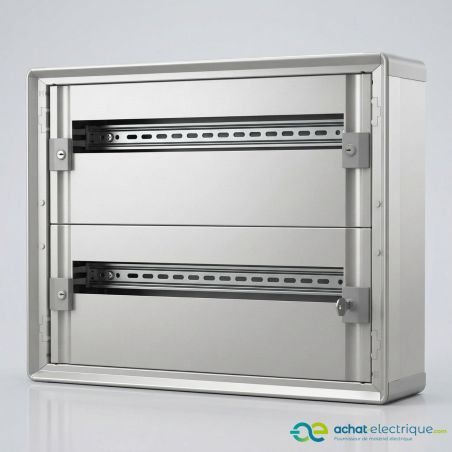

Tableau électrique Legrand XL³ HP 160 : une solution fiable pour les installations jusqu’à 160A
Le tableau électrique tertiaire Legrand XL³ HP 160 – 48 modules est un coffret de distribution conçu pour répondre aux besoins des installations électriques résidentielles exigeantes et du tertiaire de proximité. Grâce à sa conception robuste, sa modularité et sa simplicité d’installation, il constitue une solution idéale pour équiper un tableau électrique performant et évolutif.

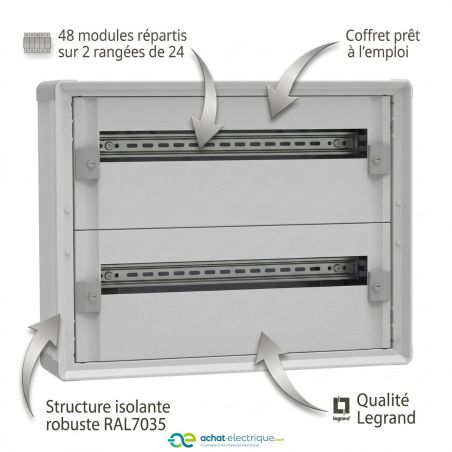

Ce coffret saillie dispose de 2 rangées de 24 modules, offrant une capacité totale de 48 modules pour l’intégration de vos appareils modulaires : disjoncteurs, interrupteurs différentiels, parafoudres, contacteurs ou encore modules de gestion d’énergie.
Développé par Legrand, acteur majeur du matériel électrique, ce tableau bénéficie du savoir-faire de la gamme XL³ HP, reconnue pour sa fiabilité, sa modularité et sa facilité de mise en œuvre sur les chantiers.
Un coffret électrique prêt à installer pour un gain de temps sur chantier
Le coffret 1CO2R24SPL est livré prêt à être installé. Il est déjà équipé de tous les éléments indispensables à la réalisation d’un tableau électrique fonctionnel et sécurisé.
Vous retrouvez notamment :
- Rails DIN pour la fixation des appareillages modulaires
- Plastrons isolants avec verrouillage quart de tour pour sécuriser l’installation
- Bornier de terre IP2X avec bornes automatiques pour conducteurs souples ou rigides
- Bracelet de circulation de filerie permettant d’organiser les câbles verticalement
- Châssis extractible facilitant le montage et la maintenance
Cette conception permet aux électriciens de travailler plus rapidement et plus proprement lors de l’installation du tableau électrique.

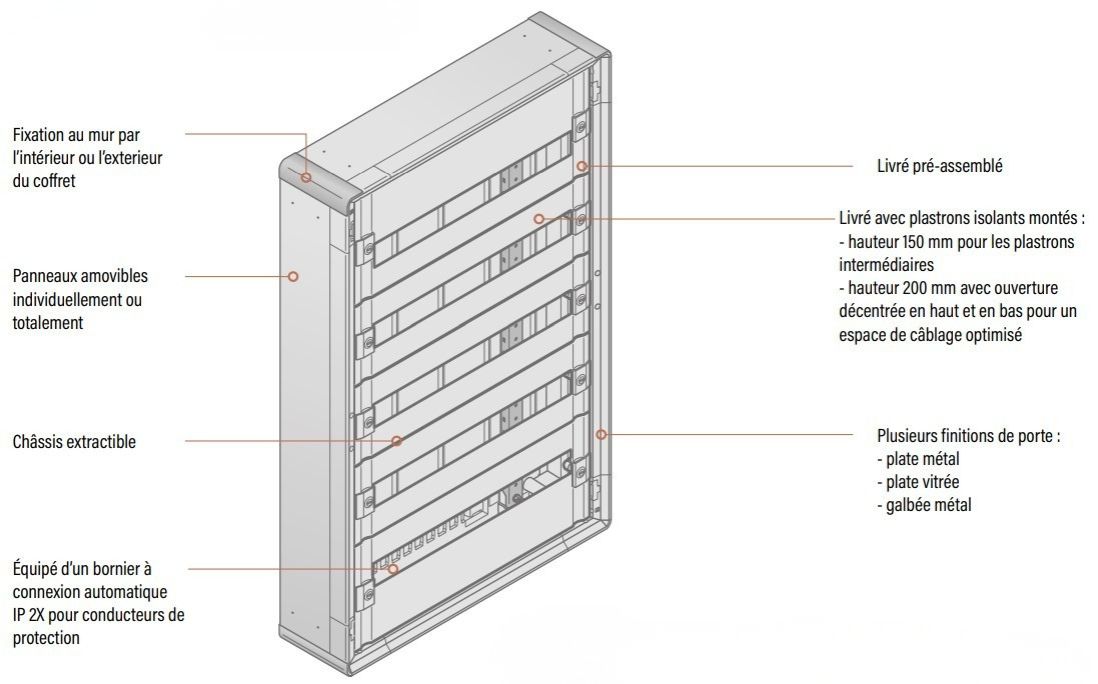

Une conception pensée pour faciliter le câblage et la maintenance
La gamme XL³ HP 160 a été développée pour améliorer les conditions de travail des installateurs. Le coffret intègre un châssis extractible permettant d’accéder facilement aux appareils modulaires lors du câblage ou d’une intervention de maintenance.
Les panneaux amovibles facilitent également l’assemblage et l’installation des composants électriques. Cette conception offre un meilleur accès à l’ensemble du tableau et simplifie le passage des câbles.
Grâce au bracelet de circulation de filerie par rangée, les conducteurs peuvent être organisés proprement, ce qui améliore la lisibilité du tableau et facilite les interventions futures.
Un tableau électrique robuste et sécurisé
Fabriqué en plastique isolant RAL7035, ce coffret permet de réaliser des ensembles électriques protégés par une isolation totale équivalente à la classe II. Cette conception renforce la sécurité de l’installation et protège les utilisateurs contre les risques électriques.
Le tableau présente également de bonnes caractéristiques de protection :
- Indice de protection IP30 avec plastrons et sans porte
- Résistance aux chocs IK04 pour une bonne tenue mécanique
- Bornier de terre IP2X pour une protection contre les contacts accidentels
Avec l’ajout d’une porte compatible, le coffret peut évoluer vers des niveaux de protection supérieurs :
- IP40 / IK07 avec porte
- IP43 / IK07 avec porte et joint
Cela permet d’adapter facilement le niveau de protection selon l’environnement d’installation.
Portes compatibles avec le coffret XL³ HP 160
Le tableau électrique tertiaire Legrand 1CO2R24SPL (2 rangées de 24 modules – 48 modules) de la gamme XL³ HP 160 peut être équipé de différentes portes permettant de protéger l’appareillage modulaire et de limiter l’accès au tableau électrique.
Selon les besoins de votre installation, vous pouvez choisir entre une porte métal plate, une porte métal galbée offrant davantage de volume en façade, ou une porte vitrée permettant de visualiser les équipements sans ouvrir le coffret.
Portes compatibles

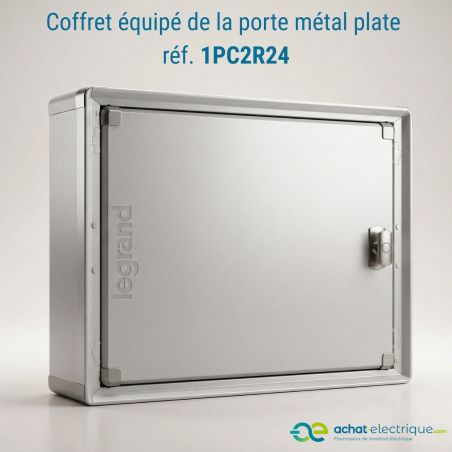

- 1PC2R24 – Porte métal plate pour coffret 2 rangées 24 modules – XL³ HP 160

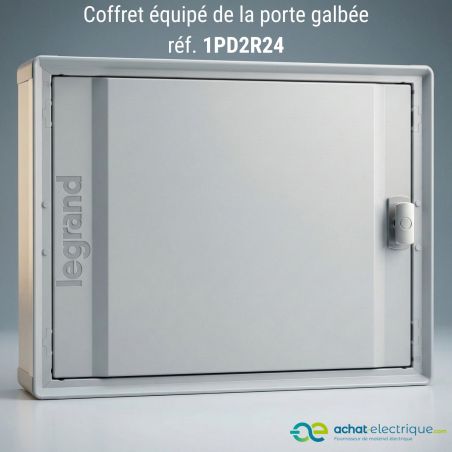

- 1PD2R24 – Porte métal galbée pour coffret 2 rangées 24 modules – XL³ HP 160

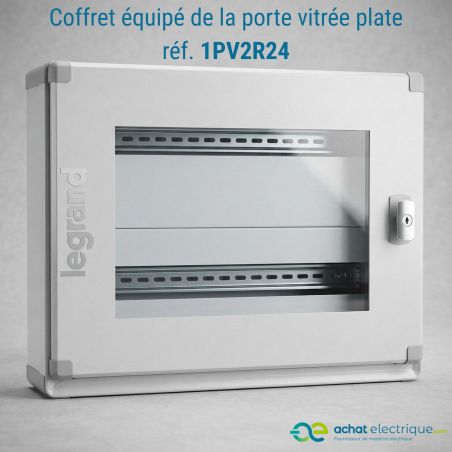

- 1PV2R24 – Porte vitrée plate pour coffret 2 rangées 24 modules – XL³ HP 160
Pourquoi équiper votre coffret d’une porte ?
- Protection de l’appareillage électrique contre les contacts accidentels
- Limitation de l’accès au tableau aux seules personnes autorisées
- Amélioration de l’esthétique et de l’intégration du coffret dans les locaux tertiaires
- Possibilité de contrôle visuel de l’installation avec la version vitrée
Un coffret modulaire et évolutif
Le tableau électrique XL³ HP 160 a été conçu pour s’adapter aux évolutions des installations électriques. Il peut être combiné avec d’autres coffrets de la même gamme afin d’augmenter la capacité du tableau.
- Jumelage horizontal avec le kit référence 1KJPL
- Jumelage vertical avec le kit référence 1KJPV
Cette modularité permet de concevoir des ensembles électriques plus importants tout en conservant une installation homogène et parfaitement organisée.
Installation flexible en saillie
Le coffret est conçu pour une pose en saillie, solution couramment utilisée dans les installations électriques résidentielles et tertiaires.
Il peut être fixé :
- Directement depuis l’intérieur du coffret
- Ou avec un jeu de supports de montage externes (référence LEG1FMP, à commander séparément)
Cette flexibilité facilite l’installation dans différents environnements : locaux techniques, garages, ateliers, commerces ou bureaux.
Caractéristiques techniques du tableau électrique Legrand XL³ HP 160
- Référence : 1CO2R24SPL
- Gamme : Legrand XL³ HP 160
- Type de pose : saillie
- Nombre de rangées : 2
- Modules par rangée : 24
- Capacité totale : 48 modules
- Courant maximal : jusqu’à 160A
- Hauteur : 450 mm
- Largeur : 575 mm
- Profondeur : 147 mm
- Couleur : gris RAL7035
- Indice de protection : IP30
- Résistance aux chocs : IK04
- Sans halogène : oui
- Rail DIN : oui
- Bornier de terre : oui
- EAN : 3414972590631
Pourquoi choisir un tableau électrique Legrand XL³ HP ?
Les coffrets et armoires XL³ HP concentrent le meilleur du savoir-faire Legrand : robustesse, modularité et facilité de mise en œuvre. Conçus pour répondre aux besoins des installateurs professionnels, ils permettent de réaliser des tableaux électriques fiables et évolutifs conformes aux normes NF EN 61439-2 et NF EN 61439-3.
Grâce à leur volume de câblage important, leur structure robuste et leurs solutions d’extension, les coffrets XL³ HP facilitent la réalisation d’installations électriques performantes dans les logements, commerces, bureaux et bâtiments tertiaires.
Choisir un tableau électrique Legrand XL³ HP 160, c’est opter pour une solution professionnelle durable, conçue pour simplifier le travail des installateurs tout en garantissant la sécurité et la fiabilité de l’installation électrique.
