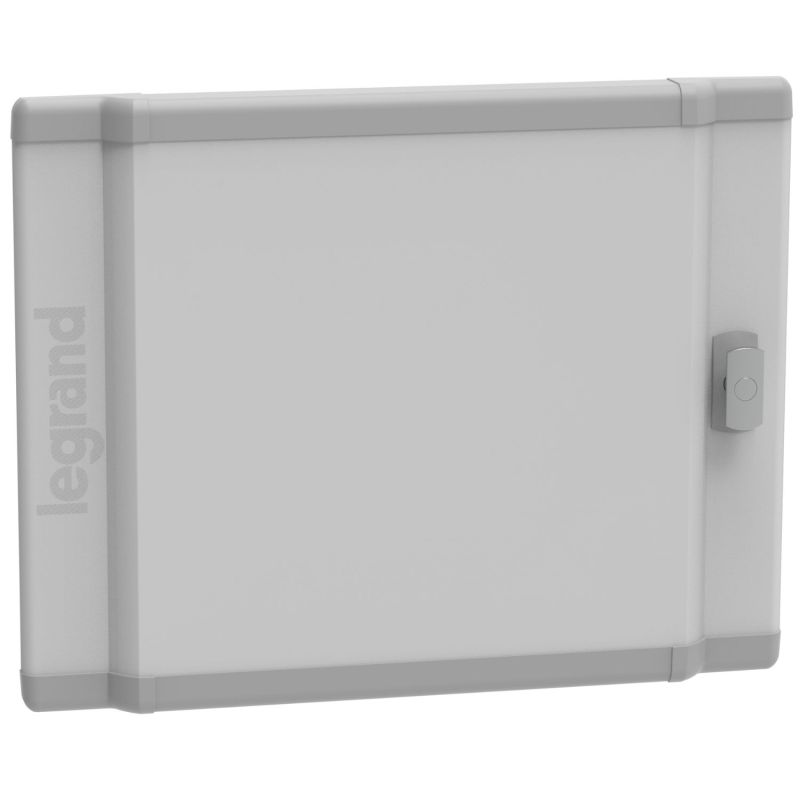

Porte métal galbée Legrand XL³ HP 160 pour coffret 2 rangées 24 modules
La porte métal galbée Legrand référence 1PD2R24 est conçue pour compléter les coffrets de distribution de la gamme XL³ HP 160. Elle permet de sécuriser les appareillages électriques installés dans le tableau tout en offrant un espace supplémentaire grâce à sa conception galbée.
Adaptée aux coffrets tertiaires 2 rangées de 24 modules (48 modules), cette porte améliore la protection du coffret et apporte une finition professionnelle à l’installation électrique. Fabriquée en acier avec revêtement époxy polyester gris RAL 7035, elle garantit une excellente robustesse et une grande durabilité dans les environnements techniques et tertiaires.
La porte est fournie avec une poignée 1/4 de tour à monter disposant d’un point de verrouillage. Pour renforcer la sécurité du coffret, cette poignée peut être équipée d’un barillet de serrure à commander séparément.
Compatibilité avec les coffrets XL³ HP 160 – 2 rangées 24 modules
La porte galbée 1PD2R24 est spécialement conçue pour les coffrets de distribution XL³ HP 160 configurés en 2 rangées de 24 modules. Elle s’intègre parfaitement aux coffrets de la gamme Legrand et garantit une installation simple et rapide sur chantier.
Elle est compatible avec les coffrets suivants :
- 1CO2R24SPL – Tableau électrique tertiaire 48 modules – 2 rangées de 24 modules – XL3 HP 160
- 1CO2R24S – Tableau électrique tertiaire 48 modules – 2 rangées de 24 modules – XL3 HP 160
Cette compatibilité directe assure une intégration parfaite avec les enveloppes XL³ HP et garantit une finition homogène de l’installation électrique.
Une porte galbée pour intégrer les auxiliaires de signalisation
La particularité de cette porte réside dans sa forme galbée qui offre un volume supplémentaire à l’avant du coffret. Cette conception permet notamment d’intégrer facilement les auxiliaires de signalisation de la gamme Osmoz.
Cette configuration est particulièrement utile dans les installations tertiaires nécessitant des indications visuelles ou des équipements de signalisation directement intégrés au coffret.
La distance maximale entre la porte et le plastron peut atteindre 57 mm, offrant ainsi davantage d’espace pour l’intégration d’accessoires et d’équipements.
Protection et sécurité du tableau électrique
L’installation d’une porte sur un coffret de distribution permet d’améliorer la sécurité de l’installation électrique. Elle protège les appareillages modulaires contre les manipulations accidentelles et limite l’accès aux personnes non habilitées.
La porte contribue également à améliorer la finition du tableau électrique et à maintenir un environnement propre et sécurisé dans les locaux techniques.
Lorsqu’elle est associée au joint de porte référence 2KIP43 (vendu séparément), le coffret peut atteindre un indice de protection IP43, améliorant la protection contre les projections d’eau et les corps solides.
Installation simple et flexible
La porte Legrand XL³ HP 160 a été conçue pour faciliter le travail des installateurs. Elle dispose d’un montage réversible permettant d’installer la porte avec une ouverture :
Cette flexibilité permet d’adapter facilement l’installation aux contraintes d’accès dans les locaux techniques ou les armoires électriques.
La qualité de la gamme Legrand XL³ HP
Les coffrets et armoires XL³ HP concentrent le savoir-faire Legrand en matière de distribution électrique tertiaire. Ils sont conçus pour faciliter la conception et l’installation des tableaux électriques tout en garantissant robustesse et modularité.
La gamme XL³ HP 160 offre notamment :
- une structure robuste avec panneaux latéraux renforcés
- un volume de câblage important facilitant l’organisation des conducteurs
- des châssis extractibles simplifiant l’installation des appareils modulaires
- une modularité élevée permettant le jumelage vertical ou horizontal des coffrets
Les coffrets XL³ HP sont disponibles en version métal, plastique isolant ou encastrée afin de répondre aux besoins des installations électriques dans le tertiaire de proximité et les bâtiments professionnels.
Caractéristiques techniques de la porte Legrand 1PD2R24
- Référence : 1PD2R24
- Marque : Legrand
- Type : porte galbée pour coffret de distribution
- Compatibilité : coffrets XL³ HP 160 – 2 rangées 24 modules
- Matériau : acier
- Finition : revêtement par poudre époxy polyester
- Couleur : gris RAL 7035
- Largeur : 575 mm
- Hauteur : 450 mm
- Profondeur : 25 mm
- Indice de protection : IP40
- Résistance aux chocs : IK08
- Sans halogène : oui
- Garantie : 2 ans
