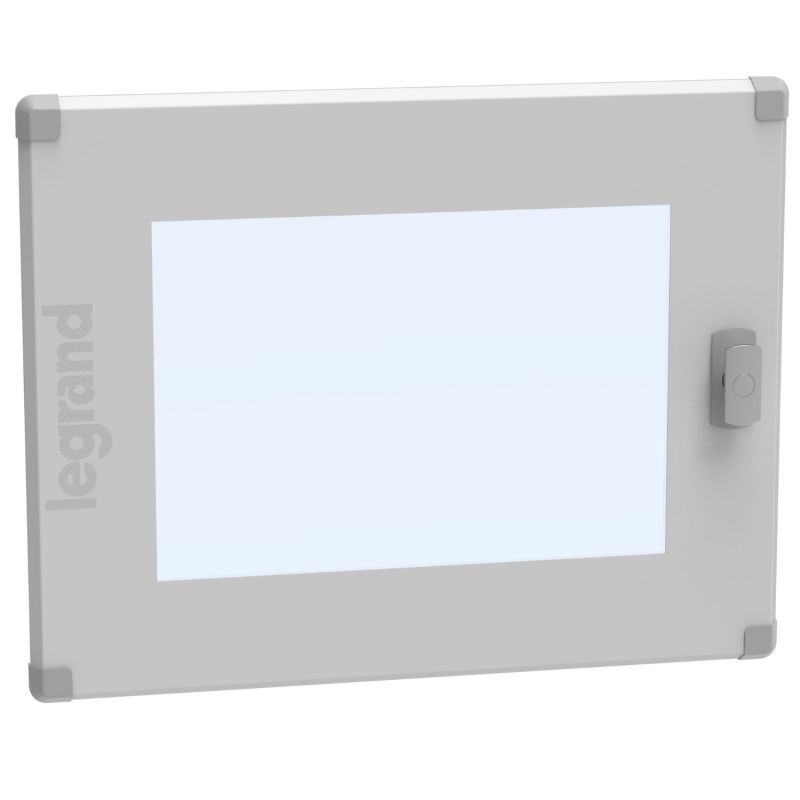

Porte vitrée plate Legrand XL³ HP 160 pour coffret 2 rangées 24 modules
La porte vitrée plate Legrand référence 1PV2R24 est conçue pour compléter les coffrets de distribution de la gamme XL³ HP 160. Elle permet de sécuriser efficacement les appareillages électriques du tableau tout en offrant une visualisation directe des équipements installés à l’intérieur du coffret.
Grâce à sa façade vitrée, cette porte permet de contrôler l’état des protections, disjoncteurs ou autres appareillages modulaires sans avoir à ouvrir le coffret. Cette caractéristique est particulièrement appréciée dans les installations électriques tertiaires où la supervision visuelle rapide des équipements est souvent nécessaire.
Fabriquée en acier avec revêtement époxy polyester gris RAL 7035, cette porte offre une excellente résistance mécanique et une grande durabilité dans les environnements techniques. Elle est fournie avec une poignée 1/4 de tour à monter équipée d’un point de verrouillage. Pour renforcer la sécurité du tableau électrique, la poignée peut également être équipée d’un barillet de serrure à commander séparément.
Compatibilité avec les coffrets XL³ HP 160 – 2 rangées 24 modules
La porte vitrée 1PV2R24 est spécialement conçue pour les coffrets de distribution XL³ HP 160 configurés en 2 rangées de 24 modules, soit une capacité totale de 48 modules. Elle s’intègre parfaitement aux enveloppes de la gamme Legrand et garantit une installation simple et rapide.
Elle est compatible avec les coffrets suivants :
- 1CO2R24SPL – Tableau électrique tertiaire 48 modules – 2 rangées de 24 modules – XL3 HP 160
- 1CO2R24S – Tableau électrique tertiaire 48 modules – 2 rangées de 24 modules – XL3 HP 160
Cette compatibilité directe permet une intégration parfaite avec les coffrets XL³ HP 160 et assure une finition homogène et professionnelle de l’installation électrique.
Une porte vitrée pour une visualisation rapide des équipements
L’un des principaux avantages de cette porte réside dans sa fenêtre vitrée intégrée. Elle permet de visualiser rapidement les appareillages installés dans le coffret sans avoir à l’ouvrir.
Cette fonctionnalité facilite notamment :
- le contrôle visuel des disjoncteurs et protections
- la vérification rapide de l’état des circuits
- la maintenance et le diagnostic des installations électriques
Cette solution est particulièrement adaptée aux environnements tertiaires tels que les bâtiments professionnels, commerces ou locaux techniques.
Protection et sécurité du tableau électrique
L’installation d’une porte sur un coffret de distribution permet d’améliorer la sécurité globale de l’installation électrique. Elle protège les appareillages modulaires contre les manipulations accidentelles et limite l’accès aux personnes non habilitées.
La porte contribue également à améliorer la finition du tableau électrique et à maintenir un environnement propre et sécurisé dans les locaux techniques.
Lorsqu’elle est installée avec le joint de porte référence 2KIP43 (vendu séparément), le coffret peut atteindre un indice de protection IP43, améliorant la protection contre les projections d’eau et les corps solides.
Installation simple et adaptable
La porte Legrand XL³ HP 160 est conçue pour faciliter le travail des installateurs. Elle dispose d’un montage réversible permettant d’installer la porte avec une ouverture :
Cette flexibilité permet d’adapter facilement l’installation aux contraintes d’accès du coffret dans les locaux techniques ou les armoires électriques.
La fiabilité de la gamme Legrand XL³ HP
Les coffrets et armoires XL³ HP concentrent le savoir-faire Legrand pour les installations électriques tertiaires. Ils sont conçus pour offrir robustesse, modularité et simplicité de mise en œuvre aux installateurs et tableautiers.
La gamme XL³ HP 160 se distingue notamment par :
- une structure robuste avec panneaux latéraux renforcés
- un volume de câblage important facilitant l’organisation des conducteurs
- des châssis extractibles simplifiant l’installation des appareils modulaires
- une modularité élevée permettant le jumelage vertical ou horizontal des coffrets
Les coffrets XL³ HP sont disponibles en version métal, plastique isolant ou encastrée afin de répondre aux besoins des installations électriques tertiaires et des bâtiments professionnels.
Caractéristiques techniques de la porte Legrand 1PV2R24
- Référence : 1PV2R24
- Marque : Legrand
- Type : porte vitrée plate pour coffret de distribution
- Compatibilité : coffrets XL³ HP 160 – 2 rangées 24 modules
- Matériau : acier
- Finition : revêtement par poudre époxy polyester
- Couleur : gris RAL 7035
- Largeur : 575 mm
- Hauteur : 450 mm
- Profondeur : 25 mm
- Indice de protection : IP40
- Résistance aux chocs : IK08
- Sans halogène : oui
- Garantie : 2 ans
