Un poussoir sert à allumer : il faut donc le trouver dans le noir
C'est le raisonnement qui justifie cette version, et il est plus fort sur un poussoir que sur n'importe quel autre appareil.
Regardez où l'on installe des poussoirs : cages d'escalier, couloirs, paliers, celliers, garages, entrées. Ce sont les endroits où l'on appuie en arrivant dans l'obscurité, souvent les bras chargés, parfois dans un logement qu'on ne connaît pas. Un bouton blanc sur un mur blanc, dans le noir complet, ne se trouve qu'à tâtons.

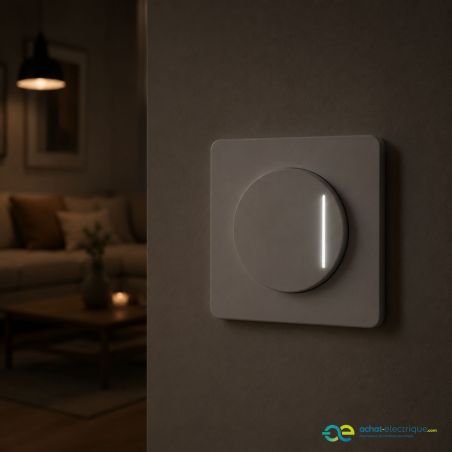

Le voyant règle cela une fois pour toutes. Il reste allumé en permanence et devient le seul point lumineux du mur : on le voit depuis l'autre bout du couloir, on tend la main dessus sans chercher.
Legrand va plus loin et le présente comme une réponse d'accessibilité : « Le voyant de couleur bleu donne une parfaite visibilité de la fonction lumineuse — Solution conçue pour faciliter l'accès aux personnes à mobilité réduite. » C'est un argument à connaître si vous équipez un logement adapté, une résidence, ou simplement le logement d'une personne âgée.
Le voyant est fourni, et c'est ce qui distingue cette référence
Un point à vérifier au moment de commander, parce que la gamme comporte deux versions très proches.
Le 600016 est livré avec son voyant : Legrand fournit le voyant LED 230 V référence 600043, de couleur bleue, dont le raccordement « se fait sans outil en le raccordant directement sur les bornes du mécanisme ». Vous ouvrez la boîte, tout est là.
Le poussoir 600005, lui, est « à équiper d'un voyant » : le mécanisme est prévu pour en recevoir un, mais la lampe n'est pas dans la boîte. Il faut alors ajouter le voyant LED 230 V 600043 séparément.
Les deux voies mènent au même résultat. La version complète est plus simple ; la version à équiper a du sens si vous achetez les voyants en quantité pour un chantier, ou si vous voulez décider plus tard quels poussoirs seront lumineux.
Pourquoi le bleu, et non le rouge
Le choix de la couleur n'est pas décoratif, et il vaut la peine d'être expliqué.
Dans le vocabulaire de la signalisation, une teinte rouge ou orange signifie une alerte, un défaut, un danger. Un voyant rouge sur un mur de couloir, allumé en permanence, serait lu comme un avertissement — et finirait par inquiéter ou par être ignoré.
Le bleu ne porte aucune de ces connotations. Il se lit comme une simple information de position : « le bouton est ici ». C'est aussi une teinte qui se repère très bien dans l'obscurité sans éblouir, contrairement à un blanc froid qui crée un point de lumière dur et laisse une image rémanente quand on détourne le regard.
Legrand résume l'intention en une phrase : le voyant bleu « donne une parfaite visibilité de la fonction lumineuse ». C'est bien de visibilité du bouton qu'il s'agit, pas d'indication de l'état de l'éclairage.
Ce que le voyant indique, et ce qu'il n'indique pas
Une distinction à connaître avant de câbler, parce que la gamme Dooxie sépare deux fonctions que l'on confond souvent.
Un voyant lumineux — c'est le cas ici — sert au repérage : il éclaire le bouton pour qu'on le trouve. Selon le schéma retenu, il peut rester allumé en permanence.
Un témoin lumineux, référence différente dans la gamme, sert à indiquer l'état : il s'allume quand le circuit commandé est actif, ce qui est utile pour signaler qu'un éclairage extérieur ou une VMC fonctionne alors qu'on ne le voit pas.
Sur un poussoir de couloir ou d'escalier, c'est bien le repérage que l'on veut : savoir où appuyer, pas savoir si la minuterie tourne. Le raccordement du voyant dépend toutefois du montage, et notamment de l'organe placé au tableau — faites valider votre schéma par un électricien, c'est lui qui déterminera comment alimenter le voyant selon votre installation.
Le reste du produit : c'est un poussoir
Toutes les caractéristiques de la famille s'appliquent, et la principale mérite d'être répétée.
Un poussoir ne garde rien allumé. Il ne fait contact que pendant l'appui et revient seul au repos. Branché seul sur un circuit d'éclairage, il n'allumerait la lampe que le temps du doigt appuyé. Il lui faut un organe en amont : un télérupteur au tableau, qui bascule à chaque impulsion ; une minuterie, qui allume pour une durée réglée puis éteint seule — c'est le montage type des cages d'escalier ; un carillon pour un usage sonnette ; une entrée d'automate.
En échange, il offre ce qu'aucun va-et-vient ne permet : tous les poussoirs se branchent en parallèle sur la même ligne de commande, donc trois, cinq ou huit points de commande sur le même éclairage, avec le même schéma — et la possibilité d'en ajouter un plus tard.
Le calibre de 6 A est cohérent : le poussoir ne coupe pas le courant de la lampe, il ferme brièvement un circuit de commande alimentant une bobine ou une entrée électronique. Legrand annonce par ailleurs un contact à fermeture et un contact à ouverture sur deux pôles, soit les deux logiques « travail » et « repos ».
Boîte de 40 mm, bornes automatiques, et le reste des données
Point de vigilance pratique : Legrand demande une boîte de 40 mm minimum, contre 30 mm pour un interrupteur de la gamme, alors que la profondeur d'encastrement n'est que de 21,4 mm. La différence tient au mécanisme de rappel et au volume nécessaire derrière l'appareil — et le voyant occupe lui aussi un peu de place. Mesurez du fond de la boîte au nu du mur avant de commander, surtout en rénovation.
Le raccordement se fait par bornes automatiques de 1,5 à 2,5 mm², repérées sur le mécanisme : verrouillage sans outil, sans risque de sous-serrage — cause classique d'échauffement — ni de cuivre écrasé, fil souple ou rigide indifféremment.

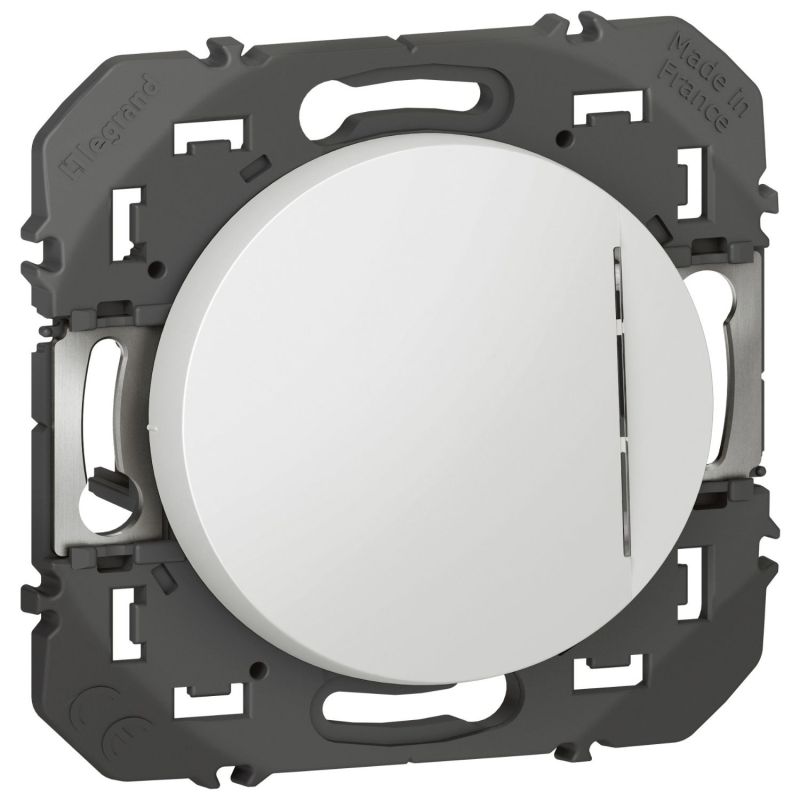

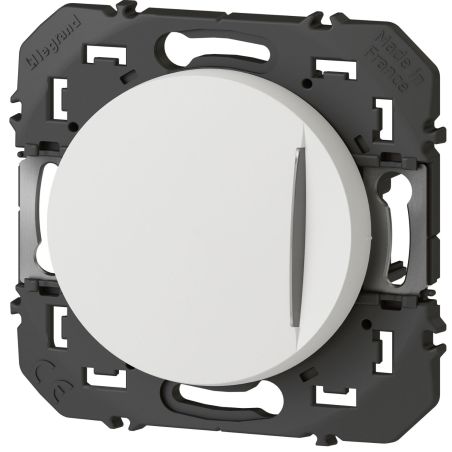

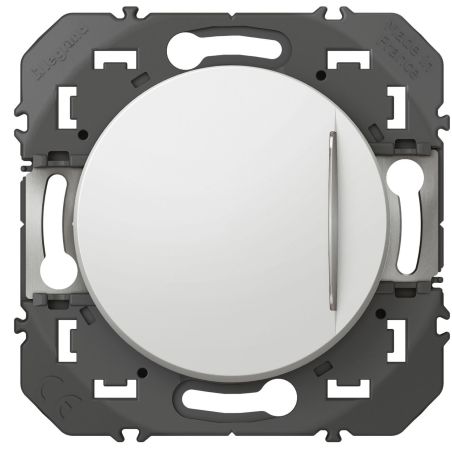

Mécanisme composable, à équiper d'une plaque 1 poste : toutes les finitions sont dans la gamme des plaques de finition Dooxie. Si le repérage lumineux ne vous est pas nécessaire, le poussoir simple 600004 est la version sans voyant du même appareil.
Blanc RAL 9003 brillant, voyant bleu 230 V, 73 x 73 mm, profondeur totale 36 mm, deux pôles, fixation à vis, pose encastrée ou en saillie sur cadre, rattrapage angulaire -13° / +11°, plaquettes métalliques mobiles sur 2 mm, coque de protection de chantier à charnières, thermoplastique sans halogène, 250 V, marque NF, IP20, IK04, plage d'utilisation de -5 à 35 °C, usage intérieur uniquement, garantie 2 ans.
