Prise simple ou prise TV-R-SAT : ne payez pas ce dont vous n'avez pas besoin
C'est la confusion la plus coûteuse de cette famille, et elle se règle en comprenant une seule chose : une prise murale ne crée jamais de signal, elle se contente de le laisser passer ou de le trier.
|
Prise simple étoile 600751 |
Prise TV-R-SAT 600753 |
| Sorties |
1 |
3 — TV, radio, satellite |
| Rôle |
Laisse passer le signal |
Sépare trois signaux mélangés |
| Installation attendue |
Un câble par prise, réseau en étoile |
Un câble unique portant les trois signaux |
| Bande |
0 à 2400 MHz |
5-862 / 87,5-240 / 950-2400 MHz |
| DAB+ séparé |
Non |
Oui |
Comment savoir laquelle vous concerne ? Remontez jusqu'à la source du câble.
- Si votre installation compte un coaxial par prise, tous partant d'un répartiteur central, vous êtes en étoile : c'est cette prise-ci qu'il vous faut.
- Si un mélangeur ou un multiswitch combine plusieurs sources — antenne, parabole, radio — sur un câble unique qui dessert vos pièces, il faut la prise TV-R-SAT.
- Dans le doute, l'indice le plus simple : combien de connecteurs comporte votre prise actuelle ? Un seul, vous êtes en étoile.
Prendre une prise à trois sorties sur une installation en étoile est une dépense inutile : deux des trois connecteurs resteront muets. Et l'inverse est pire : une prise simple sur une installation « 1 câble » vous fera perdre le satellite et la radio.
Simple ne veut pas dire dégradée
C'est l'idée fausse à écarter : cette prise ne fait pas moins bien, elle fait autre chose. Sur ce qu'elle fait, elle a exactement les mêmes qualités que sa grande sœur.
Blindage certifié Classe A. Les bandes de la téléphonie mobile sont voisines de celles de la télévision terrestre : un émetteur proche, ou un téléphone posé près du téléviseur, peut injecter des perturbations dans une liaison mal protégée — pixellisation, images figées, chaînes qui disparaissent par intermittence, souvent aux mêmes heures. Legrand annonce ici le niveau de blindage le plus exigeant de la classification usuelle, présenté comme protégeant « des interférences causées par les nouveaux signaux utilisés par les téléphones mobiles ».
Atténuation inférieure à 1 dB. Toute prise prélève une part du signal qui la traverse, et sur une installation comportant plusieurs prises ces pertes se cumulent jusqu'à imposer un amplificateur. Une prise peu gourmande retarde, voire évite, cette dépense.
Bande 0 à 2400 MHz. C'est très large pour une prise simple : la plage couvre aussi bien la télévision terrestre que la bande intermédiaire d'un récepteur satellite. Autrement dit, la prise laisse passer un signal satellite si votre installation en achemine un sur ce câble — elle ne le séparera simplement pas d'autres signaux, puisqu'elle n'a qu'une sortie.
Legrand ajoute que la prise « dépasse les exigences de la norme EN 50083-4 » et qu'elle est « optimisée pour les nouvelles TV UHD ou 4K ».
Un encastrement de 20,8 mm : plus utile qu'il n'y paraît
C'est un chiffre auquel personne ne prête attention et qui règle pourtant un problème très concret sur une prise TV.
Le mécanisme n'occupe que 20,8 mm de profondeur dans la boîte, contre 25,6 mm pour la version à trois sorties. Ces cinq millimètres reviennent au câble — et un coaxial en a besoin, car il est rigide et supporte très mal d'être plié serré pour entrer dans un volume trop juste.
Un coaxial coudé à angle vif voit son diélectrique déformé et son impédance modifiée : le signal se dégrade, de façon définitive et invisible. C'est une cause de mauvaise réception que personne ne soupçonne, parce qu'elle est cachée derrière la plaque.
Sur une boîte ancienne et peu profonde — la situation habituelle des prises TV, souvent d'origine —, ce mécanisme peu encombrant fait donc une réelle différence. Legrand demande néanmoins une boîte de 40 mm : mesurez avant de commander.

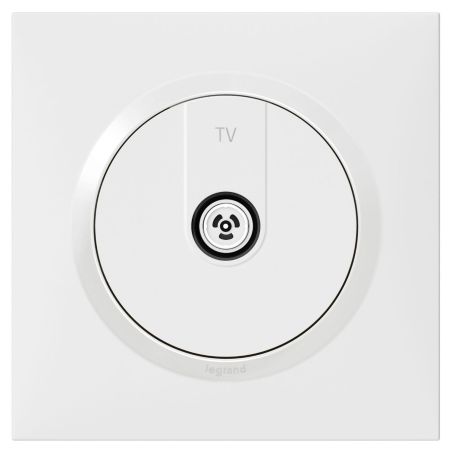

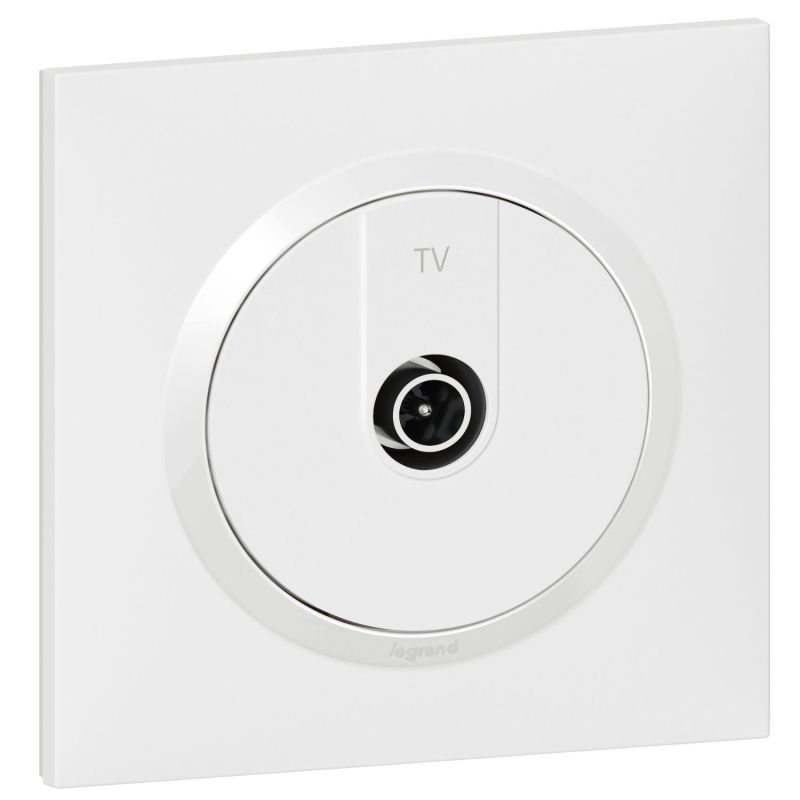

Plaque et griffes fournies
Le conditionnement Dooxie One comprend le mécanisme, sa plaque carrée blanche et un jeu de griffes. Une seule référence à commander, rien à assortir.
Les griffes sont l'élément le plus utile en rénovation. Un mécanisme se fixe normalement à vis dans les inserts de la boîte, encore faut-il que ceux-ci soient en bon état — or dans une boîte ancienne ils sont souvent arrachés, fendus ou remplis de plâtre. Les griffes s'écartent en s'appuyant derrière la cloison, et la tenue ne dépend plus de l'état de la boîte. Legrand parle d'un « mécanisme livré avec des griffes facilitant la pose en rénovation ».
Pour une prise TV, l'avantage est double : ce sont souvent les prises les plus anciennes du logement, et un coaxial rigide exerce une poussée permanente qui met la fixation à l'épreuve.
La contrepartie du format complet : la plaque étant intégrée, cette prise ne peut pas rejoindre un ensemble multiposte sous une plaque commune avec une prise de courant voisine. Si c'est votre projet, il faut le mécanisme composable et une plaque multiposte.
Dimensions et pose
L'ensemble mesure 87 x 87 mm, plaque comprise, pour une profondeur totale de 32,15 mm et un encastrement de 20,8 mm. Legrand demande une boîte de 40 mm minimum.
Fixation à vis ou à griffes, les deux étant possibles. Rattrapage angulaire de -13° à +11°, qui facilite la mise à niveau quand la boîte n'est pas parfaitement horizontale — situation courante sur une boîte d'origine posée derrière un meuble.
IP20, IK04. Protection contre les corps solides de plus de 12,5 mm, aucune protection contre l'eau, usage intérieur uniquement. Coque de protection de chantier à charnières fournie.
Blanc RAL 9003 brillant, 87 x 87 mm, 1 sortie, bande 0 à 2400 MHz, blindage Classe A, atténuation inférieure à 1 dB, plaque et griffes fournies, sans halogène, plage d'utilisation de -5 à 35 °C, garantie 2 ans.
