Une prise sans contact de terre : à lire en premier

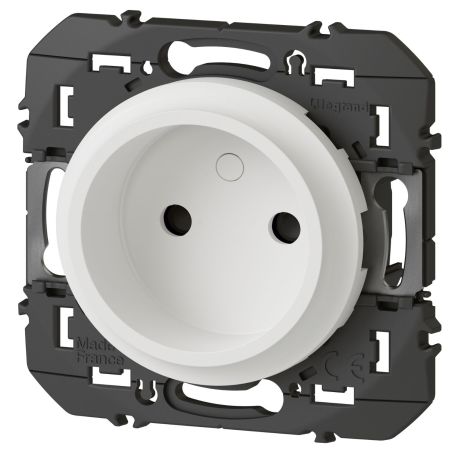

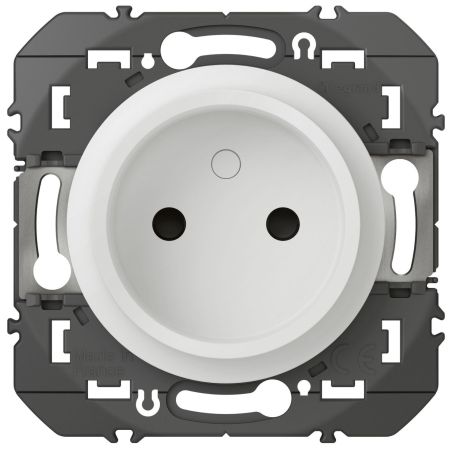

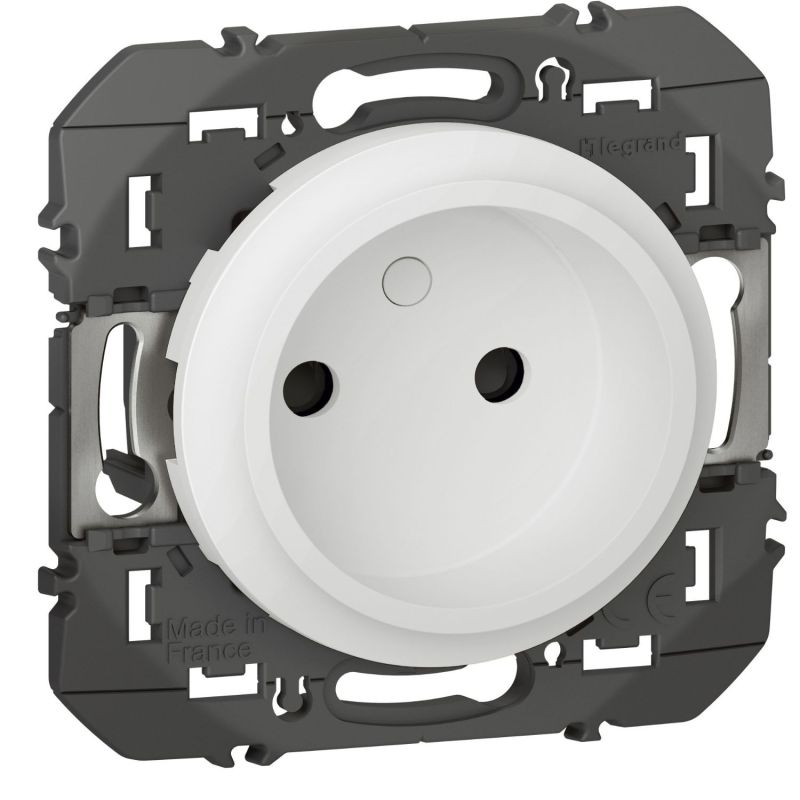

Le 600334 est une prise 2P : deux pôles, la phase et le neutre, et rien d'autre. La fiche Legrand est sans ambiguïté — « type de contact de protection : sans », deux contacts actifs. Ni broche de terre, ni borne de terre.
Ce n'est pas un oubli du fabricant, c'est une fonction. Mais c'est aussi la raison pour laquelle cette référence ne convient pas à la majorité des projets, et nous préférons le dire avant la commande plutôt qu'après.
La NF C 15-100 impose, dans les installations neuves et dans les rénovations complètes, des socles 2P+T raccordés à un conducteur de protection. Si vous câblez du neuf, si vous refaites un circuit, ou si un fil de terre arrive déjà dans votre boîte, ce n'est pas cette prise qu'il vous faut.
Le cas où elle est le bon choix
L'emploi est précis : une installation ancienne où aucun conducteur de protection n'a jamais été tiré. Beaucoup de logements d'avant les années 1970 sont dans ce cas, avec des circuits à deux fils.
Sur un tel circuit, remplacer un socle usé par une 2P+T pose un problème que l'on sous-estime : la broche de terre serait présente mais reliée à rien. L'utilisateur brancherait un lave-linge ou un grille-pain en croyant l'appareil relié à la terre alors qu'il ne l'est pas. La prise 2P, elle, ne ment pas : l'absence de broche signale immédiatement l'absence de terre.
C'est aussi la prise qui convient aux appareils de classe II, à double isolation, reconnaissables au symbole des deux carrés emboîtés : lampes, chargeurs, petits appareils électroniques, qui n'ont pas besoin de terre par construction.
Dans tous les cas, faites valider votre choix par un électricien. Le remplacement d'un socle sur une installation sans terre relève d'une situation existante, et la bonne réponse dépend de l'état réel du circuit, de sa protection différentielle et de ce que vous comptez y brancher. Décrivez-nous votre installation et nous vous orienterons.
Si votre boîte a bien un fil de terre
Alors prenez une 2P+T, et de préférence le même dessin pour que le mur reste homogène. La prise 2P+T à puits 600337 est l'équivalent exact de cette référence : même gamme, même silhouette à puits, mêmes dimensions, avec la terre en plus.
C'est le remplacement le plus discret possible sur un mur qui compte d'autres prises à puits.
« À puits » : le dessin de vos prises actuelles
Sur une prise à puits, les alvéoles sont logées au fond d'un renfoncement fixe. C'est le dessin traditionnel, celui de la quasi-totalité des prises posées en France depuis des décennies — et donc, très probablement, celui des prises que vous remplacez.
C'est un argument concret : si vous ne changez pas toutes les prises du logement, ce dessin vous permet de rester cohérent tout en installant du matériel neuf. L'autre dessin de la gamme, appelé Surface, a un fond mobile affleurant — plus contemporain, mais qui trancherait au milieu de socles à puits.
Une confusion à lever au passage : « Surface » ne signifie pas montage en saillie. Les deux dessins sont des prises encastrées.
22,5 mm : elle entre où les autres ne passent pas
Un avantage discret mais réel sur ce produit. Legrand annonce une profondeur d'encastrement de 22,5 mm, contre 28,5 mm pour la version 2P+T du même dessin.
Or les logements anciens — précisément ceux qui n'ont pas de terre — sont équipés de boîtes d'encastrement peu profondes. Cette prise laisse donc davantage de place aux conducteurs, ce qui facilite le refoulement des fils et évite qu'elle ressorte du mur.
Legrand ne publie pas de profondeur de boîte minimale pour cette référence. Si votre boîte est particulièrement peu profonde, mesurez-la et communiquez-nous la valeur : nous vérifierons avec vous.
Le gain de sécurité du remplacement
Les éclips de protection enfant sont montés d'origine. Legrand indique qu'ils « renforcent la sécurité dans la maison en permettant d'obturer le contact électrique en l'absence de fiche » : les alvéoles restent fermées et ne s'ouvrent que sous la poussée simultanée des deux broches d'une fiche.
C'est le point le plus important de cette section. Les socles anciens que vous remplacez n'en sont pas équipés : leurs alvéoles sont librement accessibles à un doigt ou à un objet. Le remplacement apporte donc un gain de sécurité tangible, y compris sans terre — et c'est souvent la vraie raison de le faire.
Le raccordement se fait sur bornes automatiques repérées : chaque borne est identifiée, le conducteur s'enfonce, rien ne se visse. Un serrage insuffisant est la première cause d'échauffement sur une prise, et il n'y a ici rien à serrer. Section acceptée de 1,5 à 2,5 mm².
Composable : la plaque se choisit
Cette référence est un mécanisme seul, à équiper d'une plaque de finition. Pour un rendu blanc classique, la plaque carrée 1 poste blanche est la plus demandée ; la plaque ronde 1 poste blanche adoucit la ligne dans une chambre. Toutes les finitions sont dans la gamme des plaques Dooxie.
Legrand précise que le jumelage des mécanismes est optimisé pour le multiposte : ils s'assemblent entre eux avant la pose, ce qui garantit l'entraxe.
L'empreinte carbone la plus basse de la gamme
Une donnée rarement mise en avant, et pourtant vérifiable sur la fiche Legrand : cette référence affiche une empreinte carbone de fabrication de 0,0829 kg CO2 eq.
C'est la plus faible que nous ayons relevée sur l'ensemble de la gamme Dooxie, et près de quatre fois inférieure à celle des mêmes prises en finition colorée, qui sont laquées. La raison est simple : ce blanc est non traité, la teinte étant obtenue dans la matière et non par un laquage.
Si le critère compte pour votre chantier, c'est un point objectif en faveur du blanc.
Pose : encastrée ou en saillie
Legrand indique que cette prise « peut être installée en encastré, dans une boîte d'encastrement, ou en saillie, sur un cadre saillie » — utile sur un mur en pierre ou une cloison qu'on ne peut pas percer. Le cadre saillie 1 poste blanc permet cette pose.
La fixation repose sur un jeu de plaquettes métalliques mobiles qui, selon Legrand, « améliorent la rigidité du support afin d'éviter sa déformation au moment du serrage des vis », avec 2 mm d'amplitude pour compenser une boîte déformée ou mal alignée. S'y ajoute un rattrapage angulaire de -13° à +11° — précieux sur une boîte scellée il y a quarante ans, rarement au niveau.
L'appareil mesure 73 x 73 mm, il est coté IK04 et donné pour un usage en intérieur uniquement. Coupez au disjoncteur et vérifiez l'absence de tension avant d'ouvrir la boîte.
Où l'utiliser
- Logement ancien à deux fils — l'usage central : remplacer un socle usé là où aucune terre n'est disponible
- Harmonisation d'un mur — conserver le dessin à puits des prises voisines
- Appareils de classe II — lampes, chargeurs, petit électronique, qui n'ont pas besoin de terre
- Dépannage locatif — remettre en état une prise dégradée sans engager la reprise du circuit
- Boîte peu profonde — les 22,5 mm d'encastrement font la différence
À écarter en revanche pour tout circuit neuf, pour une cuisine ou une buanderie équipée d'électroménager, et partout où un conducteur de protection est présent.
Ce qu'il faut prévoir avec
Une plaque de finition 1 poste, carrée ou ronde.
Une fixation adaptée. En rénovation, si les pattes de vis de la boîte sont arrachées ou si le plâtre s'effrite, les griffes Rapido 40 mm prennent appui sur la paroi intérieure et rendent la fixation indépendante des pattes d'origine.
Et si votre boîte contient bien un fil de terre, c'est la prise 2P+T à puits 600337 qu'il vous faut : même dessin, même gamme, avec la terre.
