Type F ou connecteur classique : ce qui change concrètement
Disons-le tout de suite pour que personne ne soit surpris à la livraison : cette prise n'accepte pas un cordon d'antenne ordinaire.
La prise TV française traditionnelle utilise un connecteur dans lequel on enfonce la fiche : un simple emboîtement, tenu par frottement. C'est ce que porte votre cordon actuel, celui livré avec le téléviseur.
Le type F fonctionne autrement. Le cordon comporte une bague filetée que l'on visse à la main sur le pas de vis de la prise, jusqu'au serrage. Il vous faudra donc un cordon équipé de fiches F, ou un adaptateur — les deux se trouvent sans difficulté et coûtent peu, mais il faut y penser en même temps que la prise.
Pourquoi accepter cette contrainte ? Pour trois raisons qui, mises bout à bout, expliquent que le type F soit devenu le standard des équipements récents.
- La liaison ne se débranche pas. Un cordon enfiché sort au moindre mouvement du meuble, quand on passe l'aspirateur, quand un enfant tire dessus. Un cordon vissé reste en place.
- La masse est reprise sur tout le pourtour. La bague serre le blindage du câble de façon circulaire et continue, là où un emboîtement ne garantit qu'un contact par pression. C'est déterminant, car un blindage n'arrête les perturbations que si sa masse est correctement reprise aux deux extrémités.
- C'est le standard du satellite et celui de la plupart des matériels récents — récepteurs, répartiteurs, multiswitchs, têtes de réception.
Le résumé pratique : si votre installation, votre décodeur ou votre récepteur satellite fonctionnent déjà en type F, cette prise est celle qu'il vous faut. Si tout votre matériel est en connecteur classique, la prise TV étoile blindée vous évitera de changer vos cordons.
Le blindage Classe A, et ce qu'il traite réellement
C'est l'argument technique central de la famille, et il correspond à un problème apparu ces dernières années.
Les bandes de fréquences utilisées par la téléphonie mobile sont voisines de celles de la télévision terrestre. Un émetteur proche, ou simplement un téléphone posé près du téléviseur, peut donc injecter des perturbations dans une liaison coaxiale mal protégée.
Legrand décrit précisément les symptômes que cela provoque : « une pixellisation, un brouillage de l'image et des perturbations sonores ». Ce sont des défauts intermittents, souvent liés à l'heure de la journée, et c'est ce qui les rend difficiles à diagnostiquer — on soupçonne l'antenne, le téléviseur, la météo, rarement le câblage.
Le fabricant annonce sur cette prise un blindage certifié Classe A, le niveau le plus exigeant de la classification usuelle sur ce matériel, et précise recourir au « laboratoire PKM pour la certification de ses prises TV de classe A ». C'est une indication utile : la classe est vérifiée par un tiers, pas simplement déclarée.
Et c'est là que le connecteur vissé prend tout son sens. Un blindage n'est efficace que si sa masse est reprise proprement sur toute la chaîne. Le type F, en serrant la tresse de façon circulaire et continue, est le connecteur qui assure la meilleure continuité — le blindage de la prise et celui du cordon travaillent alors ensemble au lieu de s'interrompre au raccordement.
Atténuation, bande passante et sortie unique
Atténuation inférieure à 1 dB. Toute prise murale prélève une part du signal qui la traverse. Sur une installation comportant plusieurs prises, ces pertes se cumulent jusqu'à imposer l'ajout d'un amplificateur. Une prise peu gourmande retarde, voire évite, cette dépense — c'est le sens de la formule de Legrand, « limite le besoin d'amplification ». Le fabricant indique en outre que la prise « dépasse les exigences de la norme EN 50083-4 », qui encadre les réseaux de distribution de signaux de télévision.
Bande 0 à 2400 MHz. C'est très large : la plage couvre la télévision terrestre comme la bande intermédiaire d'un récepteur satellite. Cohérent avec le connecteur retenu, le type F étant justement le standard du satellite.
Une seule sortie. Cette prise laisse passer le signal qui lui arrive ; elle ne le sépare pas en plusieurs canaux. Retenez la règle générale : une prise murale ne crée jamais de signal, elle le laisse passer ou le trie. Si votre câble transporte plusieurs signaux mélangés — télévision, radio et satellite ensemble — il vous faut une prise TV-R-SAT à trois sorties, et non celle-ci.
Un bornier pensé pour la pose
Le raccordement d'un coaxial est l'opération la plus délicate de cette famille : mal serrée, la tresse de masse laisse passer les perturbations que le blindage était censé arrêter.
Trois dispositions facilitent le travail. L'insertion du câble est intuitive et la connexion au bornier « facile et rapide ». Le bornier est placé au centre du mécanisme, ce qui « permet un refoulement plus facile dans la boîte » — loin d'être secondaire, un coaxial étant rigide et supportant mal les coudes serrés. Enfin, la connexion est visible : « la visualisation de la connexion permet de savoir avec certitude si le câble est bien serré », ce qui supprime le doute au moment de refermer.
Legrand mentionne également une tenue du câble optimisée — la prise résiste mieux aux tractions accidentelles sur le coaxial.
Dimensions et pose
Le mécanisme mesure 73 x 73 mm pour une profondeur totale de 35,65 mm et un encastrement de 20,8 mm. Notez que la profondeur totale dépasse celle d'une prise à connecteur classique : le corps fileté du type F est plus long. Legrand demande une boîte de 40 mm minimum : mesurez du fond au nu du mur avant de commander.
Fixation à vis, sur les plaquettes métalliques mobiles de la gamme, 2 mm d'amplitude : elles rigidifient le support pour éviter sa déformation au serrage et compensent les défauts d'installation de la boîte — « boîte déformée, boîtes non alignées », écrit Legrand.
Ce mécanisme est composable : la plaque n'est pas fournie et doit être commandée séparément — voyez la gamme des plaques de finition Dooxie. C'est aussi ce qui permet de l'assembler en multiposte avec une prise de courant voisine, configuration habituelle d'un emplacement de téléviseur.
IP20, IK04. Protection contre les corps solides de plus de 12,5 mm, aucune protection contre l'eau, usage intérieur uniquement. Coque de protection de chantier à charnières fournie.

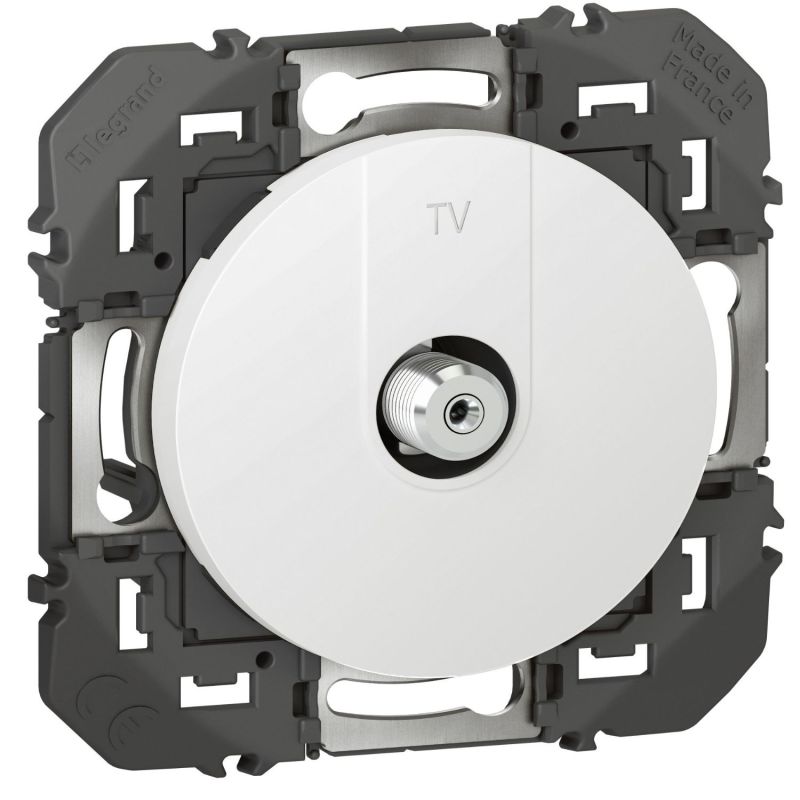

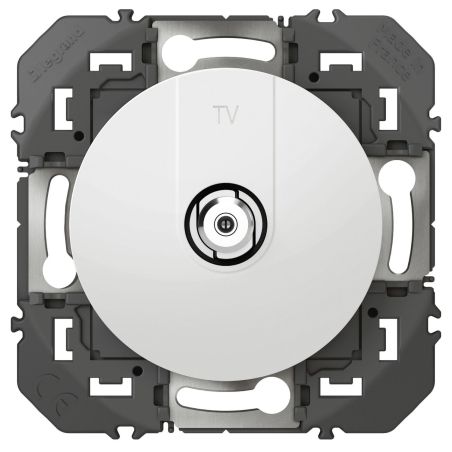

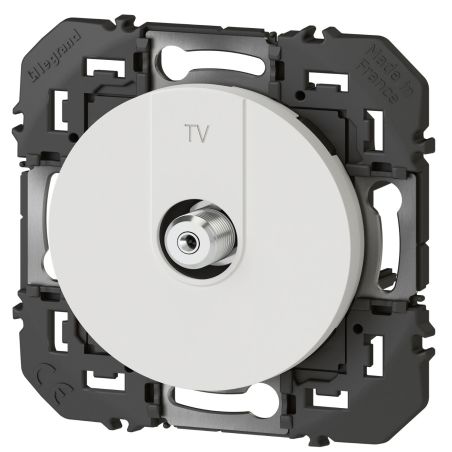

Blanc RAL 9003 brillant, 73 x 73 mm, 1 sortie type F à visser, bande 0 à 2400 MHz, blindage Classe A, atténuation inférieure à 1 dB, sans halogène, plage d'utilisation de -5 à 35 °C, garantie 2 ans.
