Type F ou connecteur classique : le tableau de décision
La gamme propose les deux, au même format et avec les mêmes performances électriques. Voici comment trancher.
|
Type F 600450 |
Étoile blindée 600451 |
| Raccordement du cordon |
Vissé |
Enfiché |
| Votre cordon TV actuel |
Ne convient pas — cordon F ou adaptateur |
Se branche directement |
| Tenue du cordon |
Ne se débranche pas |
Sort si l'on tire dessus |
| Continuité de masse |
Circulaire et continue |
Par pression |
| Bande, blindage, atténuation |
Identiques — 0-2400 MHz, Classe A, moins de 1 dB |
| Profondeur totale |
35,65 mm |
32,15 mm |
Prenez le type F si votre installation ou vos équipements sont déjà en F — récepteur satellite, multiswitch, matériel récent —, si la prise se trouve dans un endroit où l'on tire sur les câbles, ou si vous voulez tirer le meilleur parti du blindage.
Prenez l'étoile blindée si tout votre matériel est en connecteur classique et que vous ne souhaitez pas changer vos cordons.
Un point à ne pas négliger : la cohérence dans le logement. Si vous équipez plusieurs pièces, choisissez le même type partout. Rien n'est plus agaçant que de déplacer un téléviseur d'une chambre au séjour et de découvrir que le cordon ne se branche pas.
Pourquoi le vissé fait mieux fonctionner le blindage
C'est le point technique qui justifie l'écart de tarif, et il mérite d'être expliqué plutôt qu'affirmé.
Un blindage coaxial n'arrête les perturbations que s'il forme une enveloppe continue du départ à l'arrivée. Chaque raccordement est une rupture potentielle : si la masse n'y est pas reprise sur tout le pourtour, il subsiste une ouverture par laquelle les perturbations entrent.
Un connecteur enfiché assure ce contact par simple pression du corps métallique de la fiche contre celui de la prise. Cela fonctionne, mais la qualité du contact dépend de l'usure, du jeu, de l'oxydation et de la position exacte de la fiche.
Un connecteur vissé serre la bague sur un pas de vis : le contact est circulaire, continu et maintenu sous contrainte. Il ne se dégrade pas quand on bouge le meuble, et il ne dépend pas de la précision de l'emboîtement.
C'est donc le connecteur qui permet au blindage Classe A d'être autre chose qu'une ligne sur une fiche technique. Legrand annonce le niveau le plus exigeant de la classification usuelle sur ce matériel et précise recourir au « laboratoire PKM » pour cette certification — la classe est vérifiée par un tiers, pas simplement déclarée.
Ce que ce blindage évite, dans les mots du fabricant : « une pixellisation, un brouillage de l'image et des perturbations sonores » provoquées par les signaux de téléphonie mobile, dont les bandes sont voisines de celles de la télévision terrestre. Des défauts intermittents, souvent liés à l'heure, donc difficiles à rattacher à leur cause.
Le point à connaître : votre cordon actuel ne conviendra pas
Autant le dire nettement plutôt que de le laisser découvrir au moment de brancher.
Le cordon livré avec un téléviseur porte des fiches du type classique, à emboîtement. Elles ne se vissent pas et ne s'engageront pas sur un type F.
Il vous faut donc, selon votre matériel : un cordon à fiches F aux deux extrémités si votre appareil est lui aussi en type F — cas des récepteurs satellite et de beaucoup d'équipements récents ; ou un cordon F d'un côté et classique de l'autre, ou un adaptateur, si votre téléviseur garde une entrée traditionnelle.
Ces accessoires se trouvent sans difficulté et coûtent peu. Le seul vrai risque est l'oubli : commandez-les en même temps que la prise.
L'aluminium, et la vérification à ne pas sauter
Les plaques Dooxie existent en huit finitions ; les mécanismes n'en comptent que trois — blanc, aluminium et noir. L'aluminium permet un ensemble homogène du bord au centre avec une plaque de la même teinte, RAL 7040.
La réserve compte particulièrement ici. Une prise TV ne vit jamais seule : elle voisine une ou deux prises de courant, parfois une prise réseau, sous une plaque commune — le mécanisme étant composable, c'est justement ce qu'il permet. Vous alignerez donc trois ou quatre façades de fonctions différentes, donc de fabrications différentes. Or l'aspect de l'aluminium varie légèrement d'une fonction à l'autre dans la gamme.
Sur un appareil isolé, un écart passe inaperçu. Sur quatre façades côte à côte, à hauteur de regard, il se lit immédiatement — et il n'y a rien à faire une fois la plaque vissée. Présentez tous les mécanismes du poste ensemble avant de les fixer, à la lumière de la pièce, et commandez-les en une seule fois.
Voyez la gamme des plaques de finition Dooxie pour la plaque multiposte correspondante.
Dimensions et pose
Le mécanisme mesure 73 x 73 mm pour une profondeur totale de 35,65 mm et un encastrement de 20,8 mm. La profondeur totale dépasse celle d'une prise à connecteur classique, le corps fileté du type F étant plus long. Legrand demande une boîte de 40 mm minimum.
Fixation à vis, sur les plaquettes métalliques mobiles de la gamme, 2 mm d'amplitude, qui rigidifient le support et compensent les défauts d'installation de la boîte. Bornier au centre du mécanisme pour un refoulement plus facile, insertion intuitive du câble et visualisation de la connexion permettant « de savoir avec certitude si le câble est bien serré ».
Ce mécanisme est composable : la plaque n'est pas fournie et doit être commandée séparément.
IP20, IK04. Protection contre les corps solides de plus de 12,5 mm, aucune protection contre l'eau, usage intérieur uniquement. Coque de protection de chantier à charnières fournie — utile sur une finition mate, qui marque plus qu'un blanc brillant.

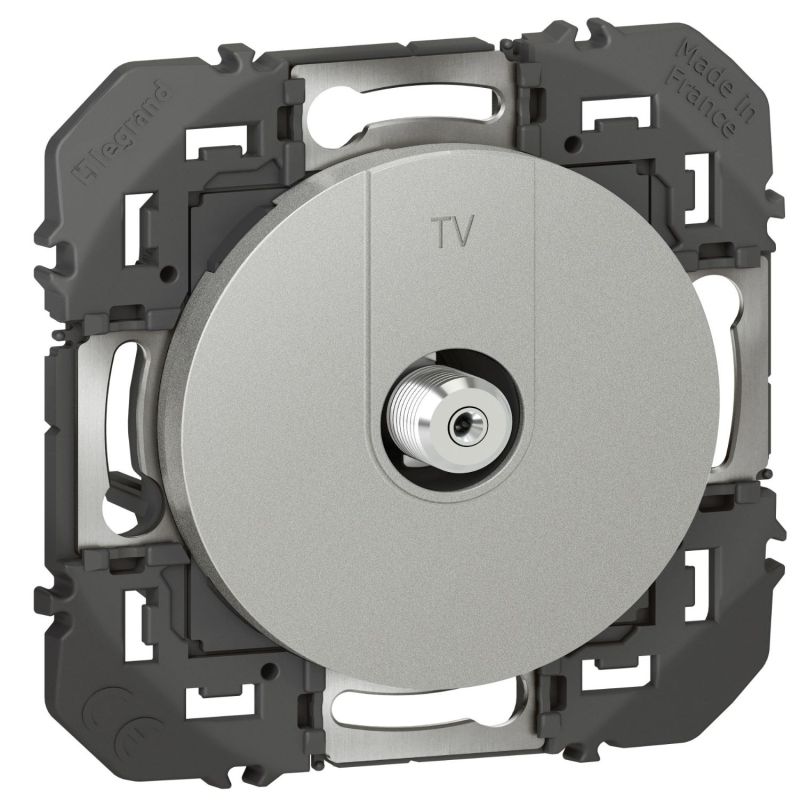

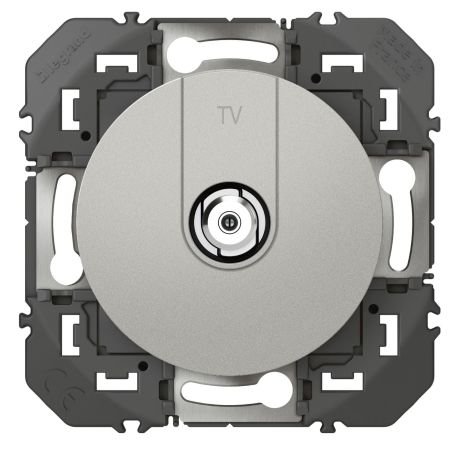

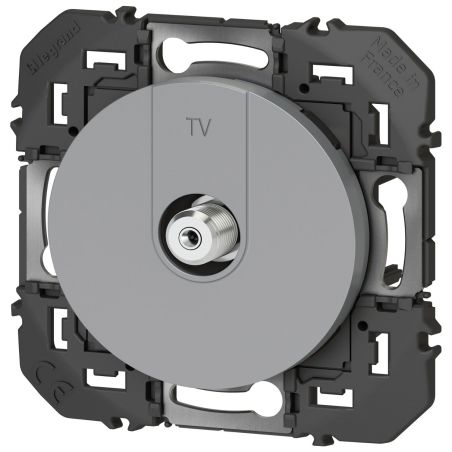

Aluminium RAL 7040 mat, 73 x 73 mm, 1 sortie type F à visser, bande 0 à 2400 MHz, blindage Classe A, atténuation inférieure à 1 dB, sans halogène, plage d'utilisation de -5 à 35 °C, garantie 2 ans.
