10 Gbit/s pour un euro et demi : faisons le calcul

C'est la seule décision à prendre sur ce produit, et elle se règle par une comparaison honnête.

Le raisonnement. Une prise murale est l'élément le plus durable d'un réseau domestique. Les box, les cordons, les ordinateurs, les téléviseurs se remplacent tous les trois à sept ans. La prise, elle, est encastrée dans une cloison : on la change quand on refait la pièce, c'est-à-dire une fois par décennie ou deux.

Investir un euro et demi de plus par point pour multiplier par dix la capacité de ce maillon durable est donc l'un des rares arbitrages évidents d'un chantier électrique.

Soyons toutefois honnêtes sur l'usage actuel. Aujourd'hui, très peu d'équipements domestiques exploitent 10 Gbit/s : la plupart des ordinateurs, téléviseurs et consoles disposent d'une interface à 1 Gbit/s. Le 10 Gbit/s n'est donc pas un besoin immédiat pour la majorité des foyers — c'est de l'anticipation.

Mais l'anticipation a ici un sens précis, parce que trois évolutions vont dans la même direction : les offres fibre proposent des débits qui dépassent désormais le gigabit ; les équipements réseau à débit multiple se démocratisent ; et les usages de stockage en réseau à domicile — sauvegardes, vidéo, archives photo — sont ceux qui saturent le plus vite une liaison à 1 Gbit/s.

La conclusion pratique : pour une installation neuve ou une rénovation complète du réseau, prenez la catégorie 6A. Pour ajouter une prise sur un câble déjà tiré en catégorie inférieure, la performance restera celle du câble — dans ce cas, l'écart ne vous apportera rien tant que le câble n'aura pas changé.

Une prise pour tout : TV, téléphone ou informatique

C'est l'autre atout majeur, et il renverse la logique habituelle du câblage domestique.

La logique ancienne décide dans le mur : ici une prise TV coaxiale, là une prise téléphonique, là une prise réseau. Changer d'avis suppose de rouvrir la cloison.

Ici, la prise « reçoit la TV (compatible Grade 2 TV et Grade 3 TV), le téléphone ou l'informatique ». Vous posez la même prise partout, reliée au coffret de communication, et c'est au coffret que se décide le rôle de chacune — en branchant le cordon de brassage sur la sortie box, sur la distribution TV ou sur la téléphonie.

Une chambre devient un bureau puis un salon sans travaux. Vous déplacez le téléviseur d'un mur à l'autre sans tirer de coaxial. Vous n'avez plus à deviner, au moment du chantier, quel usage aura chaque pièce dans dix ans. Et une seule référence de prise suffit pour tout le logement.

Les Grades mentionnés sont les niveaux de performance du réseau de communication d'un logement : ce sont eux qui déterminent si le réseau peut, en plus de la téléphonie et de l'informatique, distribuer les signaux de télévision.

Deux conditions à respecter, et elles sont fermes

Nous préférons les annoncer clairement, parce qu'elles conditionnent le résultat.

Première condition : le câble doit être écranté. Legrand précise l'« utilisation de la prise avec câble F/UTP ou S/UTP » — des câbles dont les paires sont protégées par un écran. Ce n'est pas une recommandation de confort : la catégorie 6A ne tient ses performances qu'avec un câblage de ce type. Une prise 6A posée sur un câble non écranté ne donnera pas 10 Gbit/s, et l'euro et demi supplémentaire aura été dépensé pour rien.

Seconde condition : la boîte doit être assez profonde. Ce mécanisme demande 28,4 mm d'encastrement pour 40,5 mm de profondeur totale — nettement plus que la catégorie 6, qui se contente de 22,59 mm. Or un câble écranté de catégorie 6A est rigide et de fort diamètre, et il faut lui laisser de la place derrière le mécanisme sans le plier serré.

Mesurez donc la profondeur disponible, du fond de la boîte au nu du mur, avant de commander — et faites valider le choix du câble par votre électricien. En cas de doute, décrivez-nous votre projet, nous vous répondrons.

L'écrou de verrouillage : ce qui rend cette prise posable par un non-professionnel

Raccorder une prise RJ45 consiste à répartir huit conducteurs fins dans un ordre précis. Sur beaucoup de connecteurs, l'insertion se fait avec un outil d'impact qui enfonce et coupe le fil en un geste — outil à acheter, et geste irréversible : une erreur de couleur, et le conducteur est sectionné trop court pour être repris.

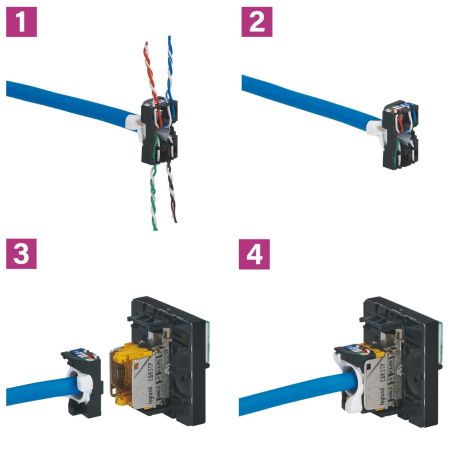

Legrand a retenu ici un connecteur « équipé d'un écrou de verrouillage ne nécessitant pas l'utilisation d'un outil spécifique et permettant un re-câblage en cas d'erreur ». Deux conséquences : aucun outil à acheter pour quelques prises, et surtout l'erreur est rattrapable — on desserre, on replace les conducteurs, on resserre.

Le mécanisme porte le repérage T568A et T568B avec codes couleurs, les deux conventions de correspondance entre paires et broches. Aucune n'est meilleure, mais il faut employer la même aux deux extrémités du câble.

Il accepte les monobrins de AWG22 à AWG26 et les multibrins AWG26 jusqu'à 9 mm de diamètre extérieur, sur des bornes à contact autodénudant, et reçoit les fiches RJ11, RJ12 et RJ45 — l'informatique comme la téléphonie.

Dimensions et pose

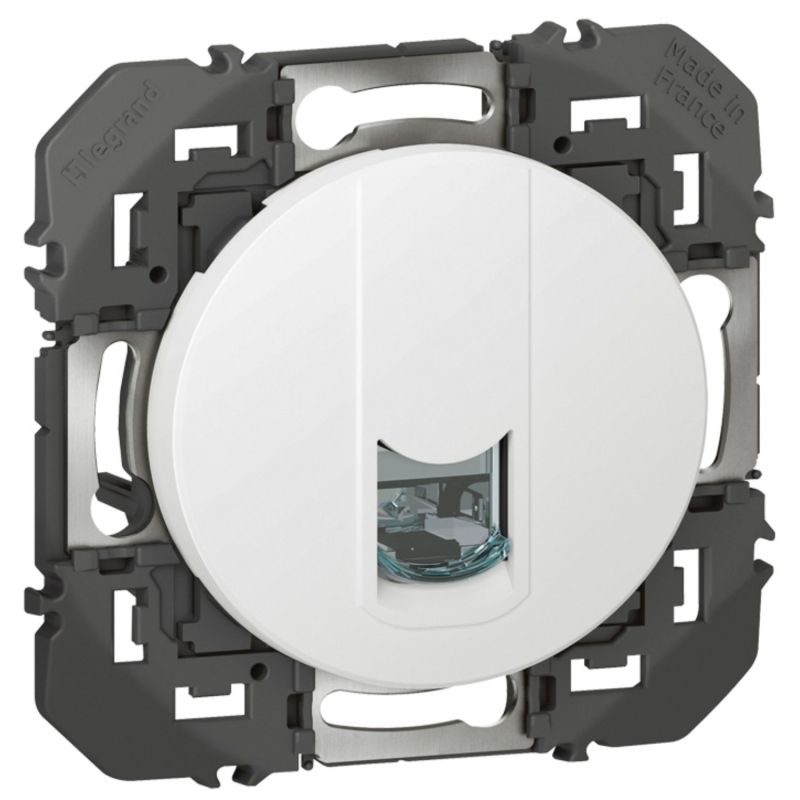

Le mécanisme mesure 73 x 73 mm pour une profondeur totale de 40,5 mm et un encastrement de 28,4 mm. Mesurez la profondeur disponible avant de commander.

Pose possible en encastré dans une boîte ou en saillie sur cadre, fixation à vis. Support livré offrant un rattrapage angulaire de -13° à +11°, qui facilite la mise à niveau quand la boîte n'est pas parfaitement horizontale.

Ce mécanisme est composable : la plaque n'est pas fournie et doit être commandée séparément — voyez la gamme des plaques de finition Dooxie. C'est aussi ce qui permet de l'assembler en multiposte avec une prise de courant ou une seconde prise réseau sous une plaque commune.

IP20, IK04. Protection contre les corps solides de plus de 12,5 mm, aucune protection contre l'eau, usage intérieur uniquement. Coque de protection de chantier à charnières fournie, qui protège aussi l'intérieur du connecteur de la poussière de plâtre.

Blanc RAL 9003, 73 x 73 mm, 1 connecteur RJ45 8 contacts catégorie 6A STP blindé, grade 3, Grade 2 TV et Grade 3 TV, câbles jusqu'à 9 mm, plage d'utilisation de -5 à 35 °C, garantie 2 ans.
