Ce que « STP » veut dire ici, expliqué par le fabricant
Le vocabulaire du blindage est le plus confus des fiches techniques réseau. Legrand est ici précis, et cela vaut la peine d'être repris mot pour mot.
Le fabricant décrit une « prise blindée pour câble 4 paires (F/UTP, SF/UTP), équipée d'une borne de continuité de masse et d'un capot de blindage garantissant une protection CEM totale ».
Trois éléments, et chacun a une fonction précise.
- Le câble écranté — F/UTP ou SF/UTP — capte les perturbations extérieures par son écran.
- La borne de continuité de masse reprend cet écran et l'évacue. C'est l'élément décisif : un écran capté mais non évacué ne protège pas, et peut même se comporter comme une antenne.
- Le capot de blindage ferme l'enveloppe autour du connecteur lui-même, là où les paires sont séparées et donc les plus vulnérables.
C'est ce qui distingue une prise STP d'une prise conçue pour un simple câblage à écran général. Dans le second cas, la protection s'arrête au câble ; ici, elle est continue jusqu'au contact.
Pourquoi cela compte aujourd'hui plus qu'avant. Legrand désigne la source du problème : cette protection est nécessaire « pour éviter les interférences causées par les nouveaux signaux utilisés par les téléphones mobiles ». Les bandes de la téléphonie mobile sont proches de celles employées par les signaux domestiques, et un téléphone posé à côté d'un mur de téléviseur — situation permanente dans un séjour — est une source de perturbation réelle.
La réserve d'usage : tout cela ne vaut que si la chaîne est cohérente. Prévoyez un câble F/UTP ou SF/UTP, comme Legrand le précise, et faites valider par votre électricien la reprise de masse à l'autre extrémité — au panneau de brassage. Une prise irréprochable au bout d'une chaîne interrompue n'apporte rien.
Un poste gagné là où l'on en manque toujours
C'est l'autre raison d'être de ce produit, et elle se mesure en centimètres de mur.
Un emplacement de téléviseur réunit d'ordinaire une prise TV, une prise réseau et une à deux prises de courant — soit trois ou quatre postes, une plaque de 229 ou 300 mm, à hauteur de regard sur le pan de mur qu'on regarde le plus longtemps.
Cette prise réunit la télévision et le réseau sur un poste, avec un encombrement que Legrand décrit comme « identique à un simple interrupteur ». Vous économisez donc une boîte d'encastrement, un mécanisme et 71 mm de largeur de plaque.
En construction, c'est un percement en moins. En rénovation, où ajouter une boîte suppose une saignée et une reprise de peinture, cela peut simplement rendre le projet possible. Et si le satellite doit aussi arriver là, la version TV-SAT + RJ45 l'ajoute sur ce même poste unique.
Le réseau et la télévision, chiffres à l'appui
Côté réseau : catégorie 6, débit supérieur à 1 Gbit/s. Legrand l'illustre de façon parlante — la prise « permet de télécharger un film 4K d'une heure en 3 minutes » — et la décrit comme « adaptée aux téléchargements, streaming ou jeux en ligne nécessitant beaucoup de bande passante ». C'est exactement l'usage de cet emplacement : téléviseur connecté en très haute définition, console en ligne où la latence compte, décodeur alimenté par le réseau.
Côté télévision : atténuation inférieure à 1 dB. Toute prise prélève une part du signal qui la traverse, et sur une installation à plusieurs prises ces pertes se cumulent jusqu'à imposer un amplificateur. Une prise peu gourmande retarde, voire évite, cette dépense. La prise « dépasse les exigences de la norme EN 50083-4 », et Legrand mentionne une tenue du câble optimisée — utile derrière un meuble où les câbles sont régulièrement bousculés.
À savoir : cette prise donne accès au signal de télévision qui lui arrive ; elle ne crée rien et ne sépare rien. Si votre installation achemine aussi un signal satellite, il faut la version TV-SAT.
L'aluminium, et la vérification à ne pas sauter
Les plaques Dooxie existent en huit finitions ; les mécanismes n'en comptent que trois — blanc, aluminium et noir. Le mécanisme étant composable, il s'assemble avec ses voisins sous une plaque commune, ce qui est ici tout l'intérêt.
Et c'est précisément pour cela que la vérification compte. Sur un mur de téléviseur, vous alignerez cette prise avec une ou deux prises de courant — donc des mécanismes de fonctions différentes, donc de fabrications différentes. Or l'aspect de l'aluminium varie légèrement d'une fonction à l'autre dans la gamme.
Sur un appareil isolé, un écart passe inaperçu. Sur trois façades côte à côte, à hauteur de regard, sur le mur le plus regardé de la pièce, il se lit immédiatement — et il n'y a rien à faire une fois la plaque vissée. Présentez tous les mécanismes du poste ensemble avant de les fixer, à la lumière de la pièce, en reculant de deux mètres.
Voyez la gamme des plaques de finition Dooxie pour la plaque multiposte correspondante.
Dimensions, boîte et pose
Le mécanisme mesure 73 x 73 mm pour une profondeur de 34 mm et un encastrement de 22,6 mm. Legrand précise qu'il est « à installer dans boîte d'encastrement 1 poste ».
Mesurez la profondeur disponible avant de commander. Le point mérite attention : deux câbles arrivent dans la même boîte — un coaxial et un câble réseau écranté à quatre paires, tous deux rigides et supportant mal les coudes serrés.
Fixation sur les plaquettes métalliques mobiles de la gamme, 2 mm d'amplitude en horizontal et en vertical, qui rigidifient le support et compensent les défauts d'installation de la boîte. La plaque n'est pas fournie et doit être commandée séparément.
IP20 : protection contre les corps solides de plus de 12,5 mm, aucune protection contre l'eau, usage intérieur uniquement. Coque de protection de chantier à charnières fournie — utile sur une finition mate, qui marque plus qu'un blanc brillant, et qui protège aussi l'intérieur du connecteur réseau de la poussière de plâtre.

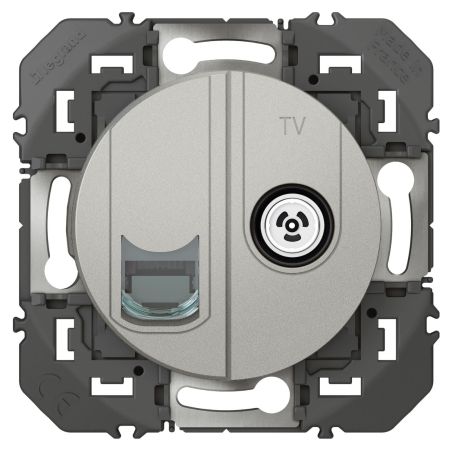

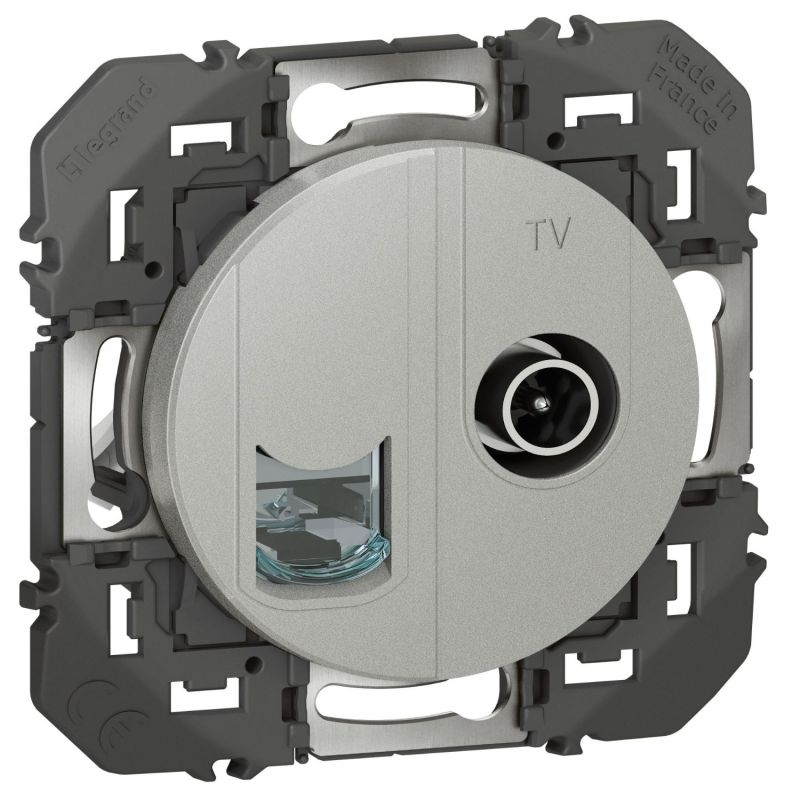

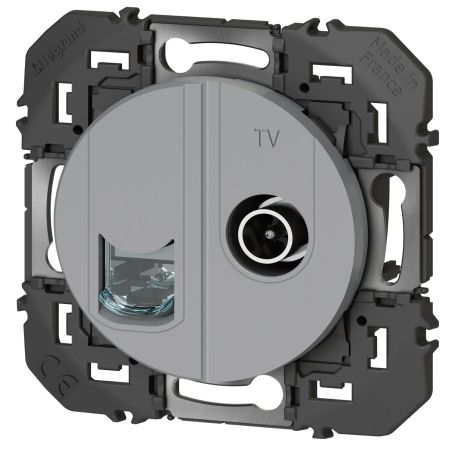

Aluminium, 73 x 73 mm, 1 accès télévision et 1 connecteur RJ45 catégorie 6 STP blindé, atténuation inférieure à 1 dB, plage d'utilisation de -5 à 35 °C, garantie 2 ans.
