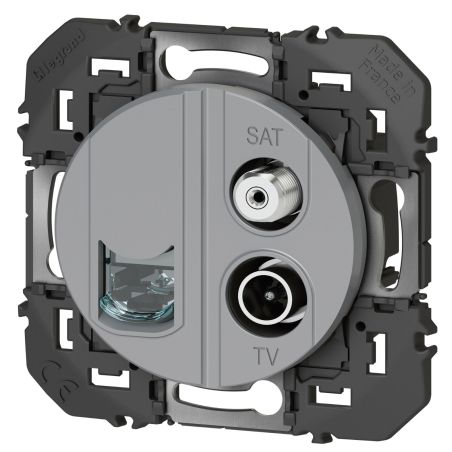

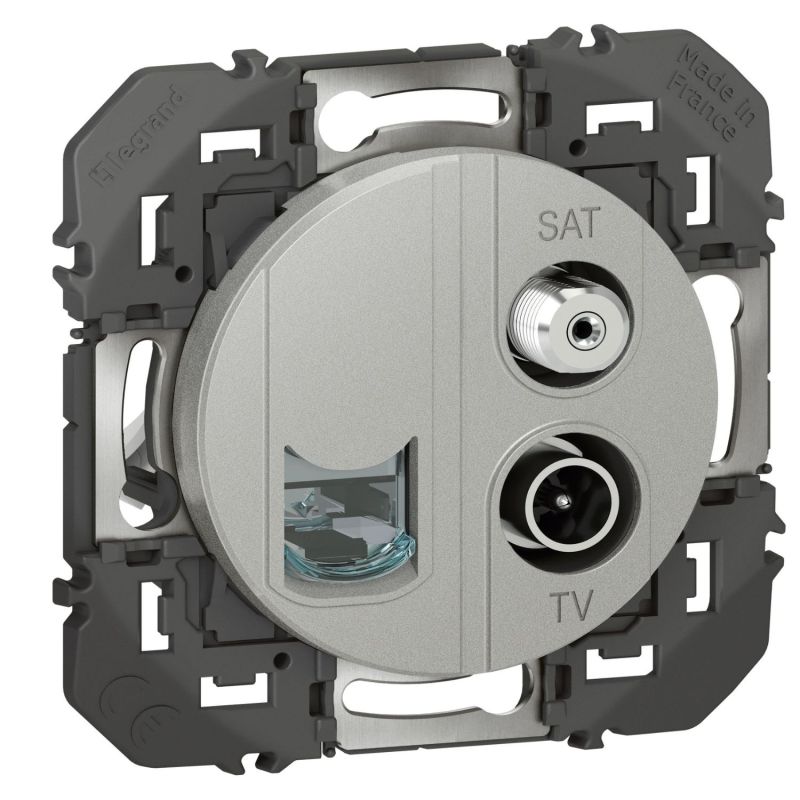

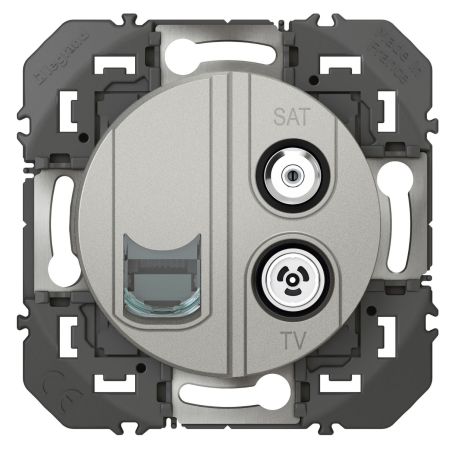

600458 Legrand - Dooxie Prise TV-SAT + RJ45 catégorie 6 STP compacte - Aluminium

L'arithmétique du mur : de quatre postes à deux

C'est l'argument central de ce mécanisme, et il se calcule au millimètre.

Un emplacement de téléviseur complet doit recevoir : la télévision terrestre, le satellite, le réseau, et une à deux prises de courant pour l'écran, la barre de son, la box ou le récepteur. Traité en mécanismes séparés, cela fait quatre ou cinq postes — une plaque de 300 mm au minimum, à hauteur de regard, sur le pan de mur que l'on regarde le plus longtemps dans une pièce de vie.

Deux boîtes d'encastrement, deux mécanismes et près de 150 mm de largeur de plaque économisés. En construction, ce sont deux percements en moins. En rénovation, où chaque boîte supplémentaire suppose une saignée, un rebouchage et une reprise de peinture, c'est souvent ce qui rend le projet réalisable.

C'est aussi sous cet angle qu'il faut regarder le tarif : le supplément par rapport à une prise simple ne se compare pas au prix d'un mécanisme, mais au coût de deux boîtes et de la remise en état d'un mur fini.

Mais d'abord : avez-vous vraiment du satellite ?

Autant poser la question franchement, parce que l'écart avec la version sans satellite est substantiel.

Cette référence se justifie si une parabole est déjà raccordée et son signal arrive à cet emplacement, si vous en installez ou prévoyez une dans le cadre des travaux, si votre logement est en zone mal couverte par la télévision terrestre, ou si vous équipez un logement destiné à la location et voulez couvrir tous les modes de réception sans y revenir.

Sinon, prenez la version TV + RJ45, moins coûteuse. Si votre télévision arrive par une antenne terrestre ou par la box internet et qu'aucune parabole n'est prévue, payer pour un accès satellite qui restera muet n'a aucun sens.

Le principe à retenir, valable pour toute prise murale : celle-ci ne crée aucun signal, elle donne accès à ce qui lui arrive. Le test le plus simple reste de regarder la façade du bâtiment et le contenu du coffret de communication.

Le réseau et l'antenne, chiffres à l'appui

Côté réseau : catégorie 6 STP, débit supérieur à 1 Gbit/s. Legrand l'illustre — la prise « permet de télécharger un film 4K d'une heure en 3 minutes » — et la décrit comme « adaptée aux téléchargements, streaming ou jeux en ligne nécessitant beaucoup de bande passante ». C'est l'usage exact de cet emplacement : téléviseur connecté en très haute définition, console en ligne, décodeur alimenté par le réseau — les trois appareils qui gagnent le plus à être en filaire.

Le STP désigne la construction la plus protégée de la gamme : connecteur conçu pour un câble à quatre paires écranté, avec continuité de masse assurée jusqu'au contact. Prévoyez donc un câble écranté et faites valider la reprise de masse à l'autre extrémité par votre électricien — une prise irréprochable au bout d'une chaîne interrompue n'apporte rien.

Côté antenne : atténuation inférieure à 1 dB. Toute prise prélève une part du signal, et ces pertes se cumulent. Sur une réception satellite, où le signal a déjà parcouru le câble depuis la parabole et traversé un répartiteur ou un multiswitch, chaque décibel économisé compte — c'est le sens de la formule « limite le besoin d'amplification ». La prise « dépasse les exigences de la norme EN 50083-4 » et Legrand mentionne une tenue du câble optimisée.

L'aluminium, et la vérification à ne pas sauter

Les plaques Dooxie existent en huit finitions ; les mécanismes n'en comptent que trois — blanc, aluminium et noir. Le mécanisme étant composable, il s'assemble avec ses voisins sous une plaque commune, ce qui est ici tout l'intérêt de la démarche.

Et c'est précisément pour cela que la vérification compte. Sur ce poste, vous alignerez cette prise avec une ou deux prises de courant — donc des mécanismes de fonctions différentes, donc de fabrications différentes. Or l'aspect de l'aluminium varie légèrement d'une fonction à l'autre dans la gamme.

Sur un appareil isolé, un écart passe inaperçu. Sur deux ou trois façades côte à côte, à hauteur de regard, sur le mur le plus regardé de la pièce, il se lit immédiatement — et il n'y a rien à faire une fois la plaque vissée. Présentez tous les mécanismes du poste ensemble avant de les fixer, à la lumière de la pièce concernée, en reculant de deux mètres.

Voyez la gamme des plaques de finition Dooxie pour la plaque multiposte correspondante.

Dimensions, boîte et pose

Le mécanisme mesure 73 x 73 mm pour une profondeur de 34 mm et un encastrement de 22,6 mm. Legrand précise qu'il est « à installer dans boîte d'encastrement 1 poste ».

Mesurez la profondeur disponible avant de commander, et prenez ce point au sérieux ici plus qu'ailleurs : trois câbles peuvent arriver dans cette boîte — deux coaxiaux et un câble réseau écranté à quatre paires, tous rigides et supportant mal les coudes serrés. C'est beaucoup pour un volume de boîte simple, et un coaxial plié à angle vif est dégradé de façon définitive et invisible.

Fixation sur les plaquettes métalliques mobiles de la gamme, 2 mm d'amplitude en horizontal et en vertical, qui rigidifient le support et compensent les défauts d'installation de la boîte — « boîte déformée, boîtes non alignées ». La plaque n'est pas fournie et doit être commandée séparément.

IP20 : protection contre les corps solides de plus de 12,5 mm, aucune protection contre l'eau, usage intérieur uniquement. Coque de protection de chantier à charnières fournie — utile sur une finition mate, qui marque plus qu'un blanc brillant, et qui protège aussi l'intérieur du connecteur réseau de la poussière de plâtre.

Aluminium, 73 x 73 mm, accès télévision et satellite, 1 connecteur RJ45 catégorie 6 STP blindé, atténuation inférieure à 1 dB, plage d'utilisation de -5 à 35 °C, garantie 2 ans.
