« Contrôle et orientation » : un voyant, deux métiers
C'est l'information la plus utile de cette page, et elle vient de la fiche technique de Legrand elle-même, qui renseigne la fonction du voyant par ces deux mots.
Un interrupteur lumineux peut être câblé de deux façons, et le résultat n'est pas du tout le même.
En orientation. Le voyant est allumé quand l'éclairage est éteint. Il devient le seul point lumineux du mur et vous permet de trouver l'interrupteur dans l'obscurité — un couloir, une entrée, une chambre d'invités, le haut d'un escalier. C'est l'usage le plus demandé, et il n'a rien à voir avec l'état de la lampe.
En contrôle. Le voyant est allumé quand l'éclairage est allumé. Il vous dit qu'un circuit fonctionne alors que vous ne le voyez pas : l'éclairage d'un garage, d'un sous-sol, d'un abri de jardin, d'un cellier, d'un extérieur commandé depuis l'intérieur. C'est ce qui évite de laisser tourner une lumière pendant trois jours.
Un seul produit, donc, pour deux besoins opposés — et c'est le raccordement qui tranche. Faites-le valider par un électricien : le schéma dépend de la fonction voulue et de votre installation, notamment de la disponibilité d'un neutre dans la boîte.
Le voyant est fourni, et il est remplaçable
Deux caractéristiques à connaître, la seconde plus rare qu'on ne le croit.
Le voyant est dans la boîte. Legrand livre le voyant LED 230 V référence 600043, de couleur bleue, dont le raccordement « se fait sans outil en le raccordant directement sur les bornes du mécanisme ». Il existe par ailleurs dans la gamme des mécanismes « à équiper d'un voyant », livrés sans lampe, qu'il faut compléter par le voyant LED 600043 acheté séparément. Vérifiez donc l'intitulé au moment de commander.
Le voyant est interchangeable. Legrand le donne comme une LED interchangeable, et non comme un composant intégré. Concrètement : si la LED faiblit ou s'éteint après des années de fonctionnement continu, on remplace la lampe, pas l'interrupteur. C'est un point de durabilité réel sur un composant qui reste allumé jour et nuit — et l'inverse de ce que proposent beaucoup d'appareils lumineux, où la panne du témoin condamne le mécanisme.
Pourquoi le bleu
Le choix de la teinte n'est pas décoratif, et il découle directement de la double fonction.
Dans le vocabulaire de la signalisation, une teinte rouge ou orange signifie une alerte, un défaut, un danger. Sur un voyant qui reste allumé en permanence — c'est le cas en fonction orientation — un rouge serait lu comme un avertissement, et finirait soit par inquiéter, soit par être ignoré.
Le bleu ne porte aucune de ces connotations. Il se lit comme une information neutre, qu'elle signifie « le bouton est ici » ou « le circuit tourne ». C'est aussi une teinte qui se repère bien dans l'obscurité sans éblouir, contrairement à un blanc froid qui crée un point dur et laisse une image rémanente quand on détourne le regard.
Ce blanc n'est pas celui de l'interrupteur standard
Un point à vérifier avant de commander, et il ne concerne pas la teinte mais la brillance.

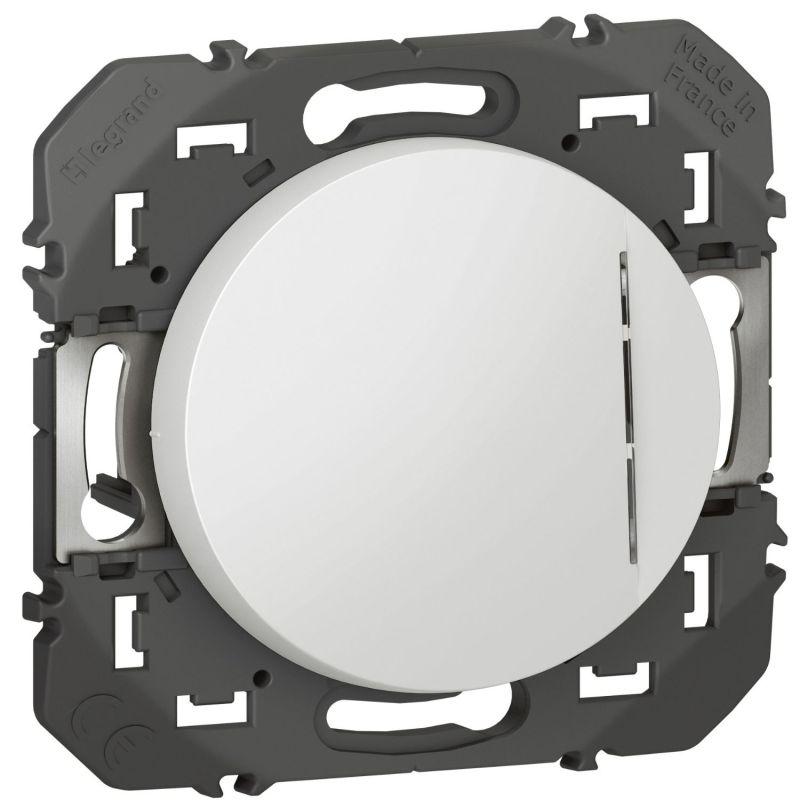

Legrand donne cette référence lumineuse en blanc RAL 9003 mat, laqué. L'interrupteur ou va-et-vient standard 600001, lui, est donné brillant et non traité. Même code couleur, deux états de surface.
Le mat sert ici le produit : sur une façade brillante, les reflets de la fenêtre ou du plafonnier entourent le voyant de petits éclats parasites, et le regard hésite entre eux et lui. Une surface mate absorbe la lumière, et le voyant reste le seul point brillant du mur — c'est exactement ce qu'on lui demande.
Mais la conséquence pratique doit être dite : si vous posez cet appareil à côté d'interrupteurs blancs standard, sur le même mur, les deux blancs ne réagiront pas de la même façon en lumière rasante. Ce n'est pas une différence de teinte mais de brillance. Sur un mur qui porte plusieurs commandes, choisissez : soit tous lumineux, soit un seul lumineux nettement séparé des autres.

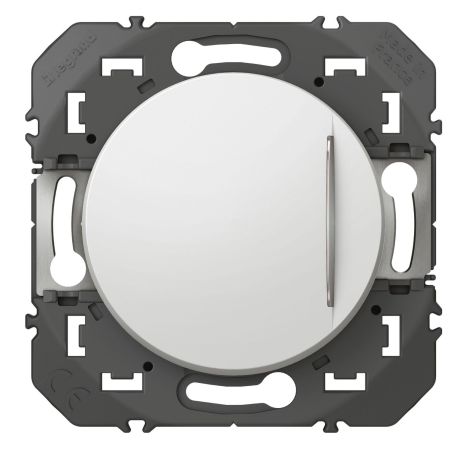

Le reste du produit : c'est le mécanisme 10 AX de la gamme
Toutes les caractéristiques de la famille s'appliquent, et la première mérite d'être rappelée.
« Interrupteur ou va-et-vient » n'est pas une approximation : ce mécanisme comporte trois bornes, et le câblage détermine la fonction. Deux bornes utilisées, c'est un interrupteur simple ; trois bornes et deux appareils identiques reliés par deux navettes, c'est un va-et-vient, qui commande le même éclairage depuis deux endroits. Pour un va-et-vient, il vous en faut donc deux exemplaires.
Le marquage 10 AX qualifie l'appareil pour les charges fortement capacitives — tubes fluorescents et alimentations électroniques. Au moment de l'allumage, un luminaire à driver appelle un courant d'appel bref mais très supérieur à son courant nominal, qui use les contacts d'un appareil non qualifié. Ce mécanisme est dimensionné pour l'encaisser des dizaines de milliers de fois, rampes de spots LED comprises.
Le raccordement se fait par bornes automatiques de 1,5 à 2,5 mm², repérées sur le mécanisme : verrouillage sans outil, sans risque de sous-serrage — cause classique d'échauffement — ni de cuivre écrasé, fil souple ou rigide indifféremment. Le repérage prend toute son importance ici, puisqu'il faut identifier le commun et les bornes du voyant.
Pose, rattrapage et données
La profondeur d'encastrement de 21,5 mm demande une boîte de 30 mm minimum — moins exigeant qu'un poussoir de la gamme, qui réclame 40 mm. Cette cote laisse du volume derrière l'appareil pour loger les conducteurs, ce qui compte d'autant plus qu'il y a ici les fils du voyant en plus.

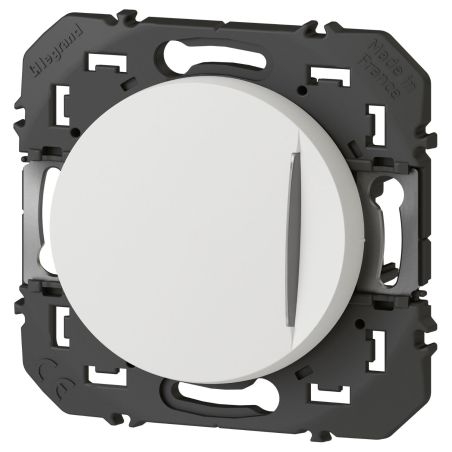

Le mécanisme se pose en encastré comme en saillie sur cadre, avec un rattrapage angulaire de -13° à +11° qui corrige une boîte scellée de travers, et des plaquettes métalliques mobiles sur 2 mm qui corrigent un désalignement horizontal — Legrand précisant qu'elles « améliorent la rigidité du support afin d'éviter sa déformation au moment du serrage des vis ». C'est ce qui permet le jumelage optimisé en multiposte.
Mécanisme composable, à équiper d'une plaque 1 poste : toutes les finitions sont dans la gamme des plaques de finition Dooxie. Coque de protection de chantier à charnières fournie, qui protège l'appareil de la poussière et des projections de peinture tout en le laissant utilisable pendant les travaux.
Blanc RAL 9003 mat, voyant bleu 230 V, 73 x 73 mm, profondeur totale 36 mm, fixation à vis, thermoplastique sans halogène, 250 V, 50-60 Hz, marque NF, IP20, IK04, plage d'utilisation de -5 à 35 °C, usage intérieur uniquement, garantie 2 ans.
