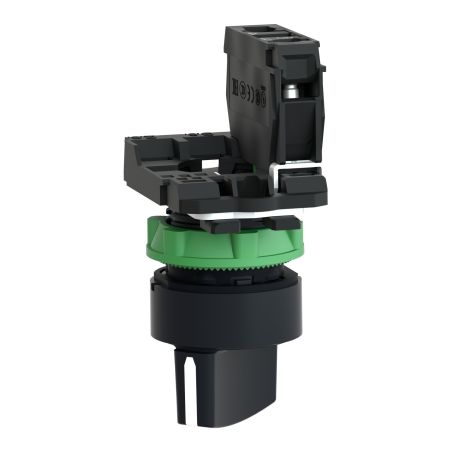

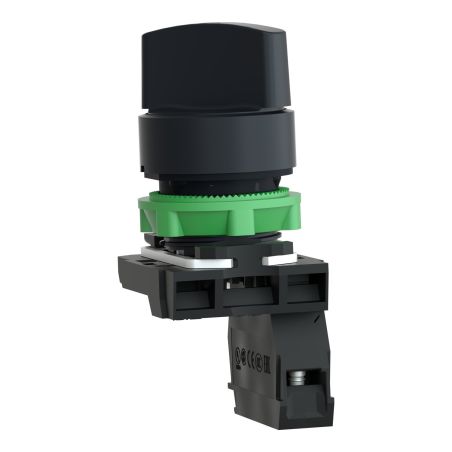

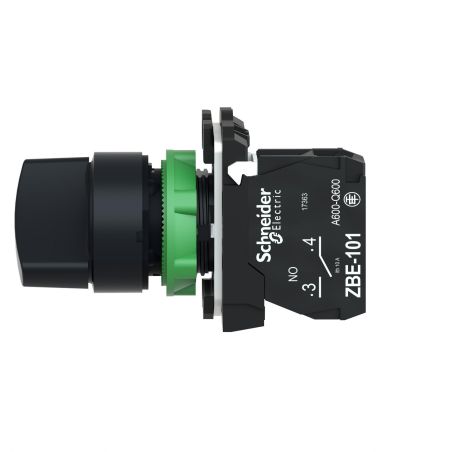

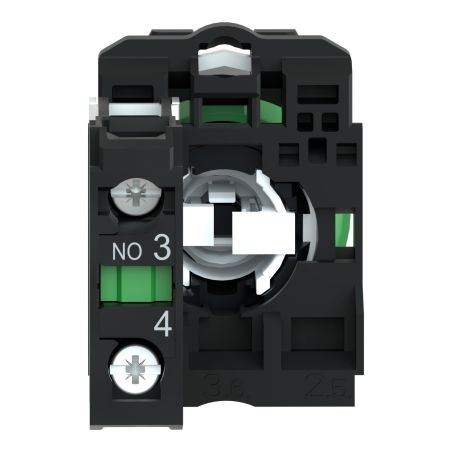

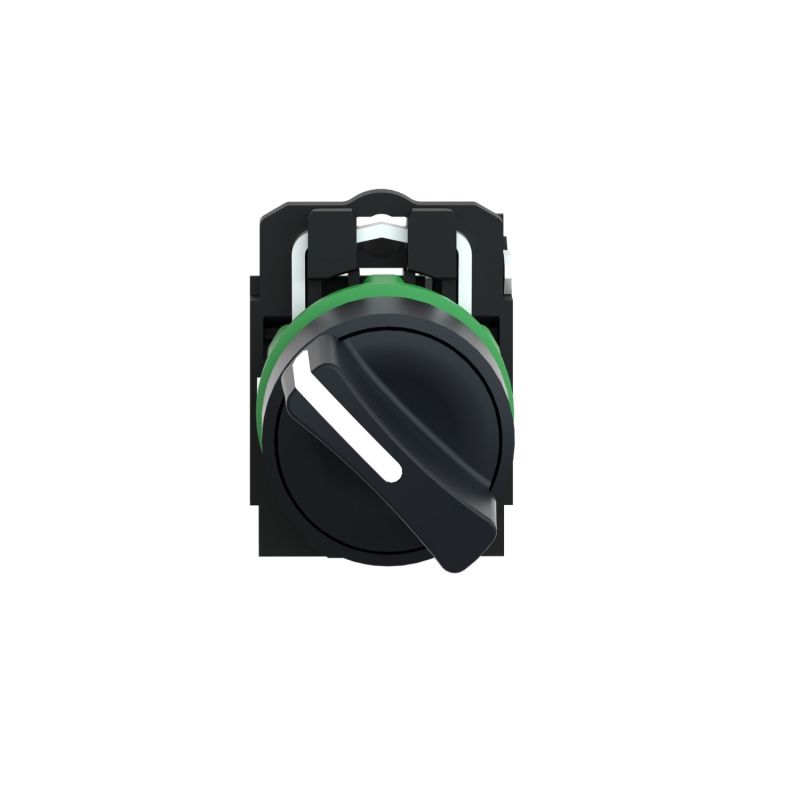

XB5AD21 Schneider - Harmony XB5 - bouton tournant manette - Ø22 - 2 positions fixes - noir - 1NO

* Image(s) non contractuelle(s)

Livraison sous 5 à 10 jours

XB5AD21 Schneider - Harmony XB5 - bouton tournant manette - Ø22 - 2 positions fixes - noir - 1NO

6,50 € HT

Réf. fabricant : XB5AD21 EAN-13 : 3389110903447 Réf. AE : SCHXB5AD21

XB5AD21 : choisir entre deux modes d'un quart de tour

Deux positions, deux états. Le XB5AD21 tranche entre marche et arrêt, entre manuel et automatique, entre local et distant. Sa manette noire reste dans la position choisie tant que l'opérateur ne la ramène pas : c'est ce qu'on attend d'un sélecteur de mode, à la différence d'un bouton qui retombe dès qu'on le lâche.

Le contact 1NO ferme le circuit de commande correspondant. L'appareil arrive monté, prêt à poser dans un perçage Ø22 mm, collerette plastique et face avant étanche IP66.

Ce que le XB5AD21 apporte sur un pupitre

Deux positions maintenues : l'état sélectionné reste stable, sans maintien de la main.
Manœuvre à manette : l'orientation se lit à distance, d'un simple coup d'œil.
Contact 1NO : raccordement direct sur votre circuit de commande.
Collerette plastique : finition sobre, adaptée à un usage professionnel quotidien.
Perçage Ø22 mm : la découpe standard de vos platines existantes.
Série Harmony XB5 : cohérence visuelle avec le reste de vos commandes.

Questions et réponses

livraison gratuite

Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros

Type de produit :: Bouton tournant
Type de connexion :: Vis-étrier
Type de contact :: 1NO
Gamme :: Harmony
Famille :: XB5
Composition du mécanisme :: Appareillage complet
Trou de perçage :: 22mm
Indice de protection IP :: IP66
Matière :: Plastique gris foncé
Couleur :: Noir
Garantie :: 18 mois
Type de commande :: Bouton maintenu
PriceObservatory :: 0
Date disponibilité :: 2026-09-25T00:00+0100
Actif AMA-LER-CDI :: 0
Actif Manomano :: 0
Actif Ebay :: 0
Actif Castorama :: 0
Normes :: CEI 60947-1, CEI 60947-5-1, CEI 60947-5-4, UL 508, CSA C22.2 No 14, JIS C8201-1, JIS C8201-5-1
Durée de vie mécanique :: 1 000 000 cycles

Total

6.50 € HT

7.80 € TTC

Créez votre compte PRO et profitez d’avantages exclusifs

Demander un devis pour de plus grandes quantités

Le XB5AD21 en quelques lignes

Sélecteur rotatif Ø22 mm à manette noire, le XB5AD21 appartient à la série Harmony XB5 de Schneider Electric. Ses deux positions sont fixes : la manette reste où on la laisse. C'est l'organe qui matérialise un choix durable de mode de fonctionnement sur un pupitre ou une armoire de commande.

Sur quelles installations

Basculement manuel/automatique d'un process
Sélection de mode sur machines et automatismes
Pupitres, coffrets et armoires en environnement industriel

Détail technique

Manœuvre et construction

Type : bouton tournant à manette, noir
Manœuvre : 2 positions fixes
Contacts : 1NO
Collerette : plastique
Montage : perçage Ø22 mm

Tenue en environnement

Face avant étanche IP66, IP67, IP69 et IP69K
Insensible aux chocs, aux poussières, aux projections d'eau et aux vibrations
Longévité mécanique prévue pour un usage industriel intensif

Autres versions disponibles

La même manœuvre existe en série XB4 avec le bouton tournant à manette XB4BD21 (2 positions, 1NO). Si votre schéma réclame un contact supplémentaire, regardez le XB5AD25 (2 positions, 1NO+1NF).

L'essentiel

Un choix de mode qui se lit à l'œil et qui tient dans le temps, sur la découpe Ø22 mm que vous avez déjà. Parcourez l'ensemble de nos boutons tournants et sélecteurs de position.
