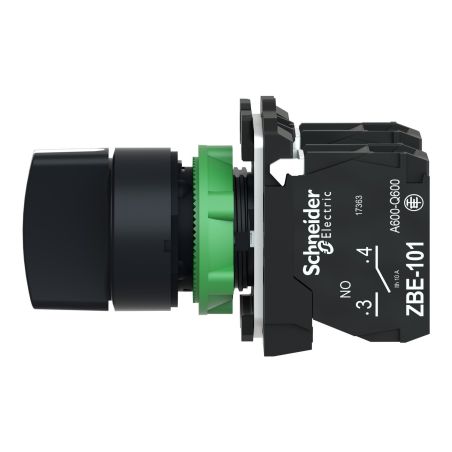

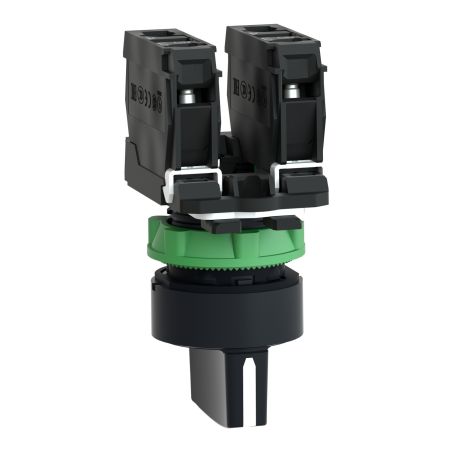

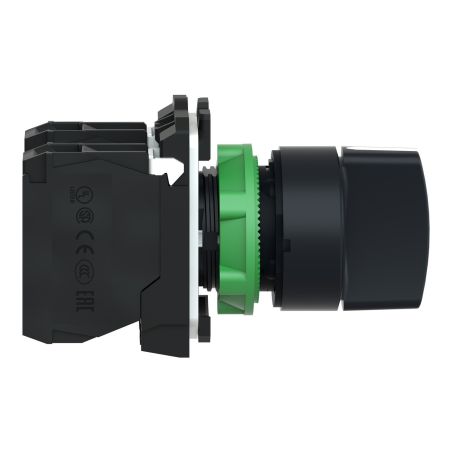

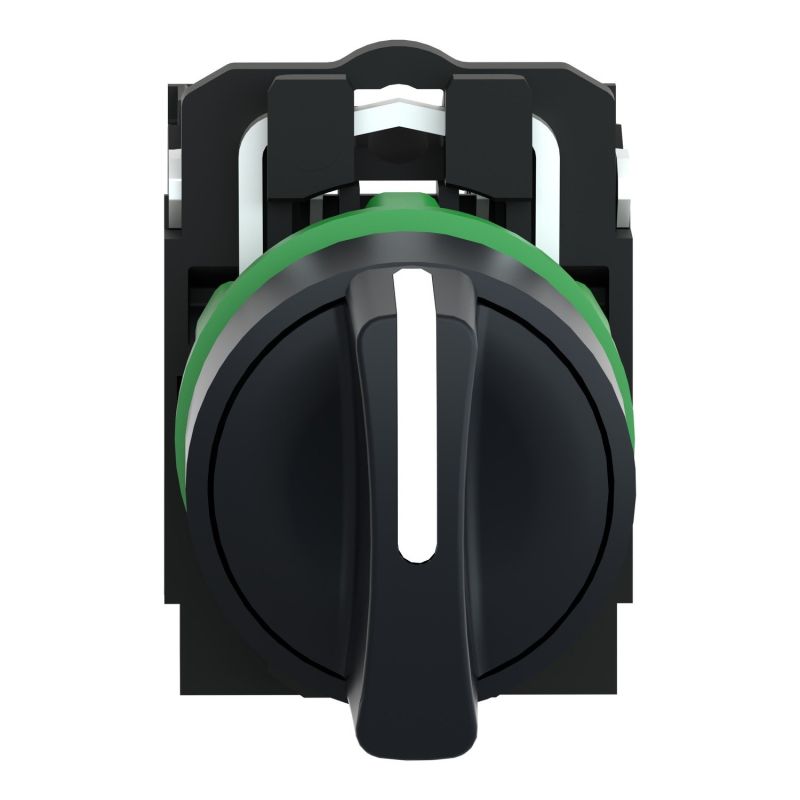

XB5AD53 Schneider - Harmony XB5 - bouton tournant à manette - Ø22 - 3 positions à rappel - noir - 2F

* Image(s) non contractuelle(s)

Livraison sous 5 à 10 jours

XB5AD53 Schneider - Harmony XB5 - bouton tournant à manette - Ø22 - 3 positions à rappel - noir - 2F

13,19 € HT

Réf. fabricant : XB5AD53 EAN-13 : 3389110903461 Réf. AE : SCHXB5AD53

Commutateur XB5AD53 : trois positions, retour automatique au centre

Ici, la manette ne reste pas où on la met. Le XB5AD53 possède trois positions à rappel : elle revient d'elle-même au centre dès qu'on la relâche. Cette manœuvre convient aux commandes qu'on ne veut surtout pas laisser enclenchées, du type marche à-coups, montée/descente ou avance/recul.

Deux contacts à fermeture (2F) desservent les deux extrémités de la course. Le sélecteur se fixe sur un perçage Ø22 mm, collerette plastique, face avant IP66, dans la continuité des commandes Harmony XB5.

Les points forts du XB5AD53

Rappel au centre : aucune position ne peut rester enclenchée par inadvertance.
Trois positions : deux ordres opposés et un neutre, sur un seul appareil.
2 contacts à fermeture : un circuit distinct pour chaque sens.
Manette noire : prise en main franche, même avec des gants.
Découpe Ø22 mm : montage immédiat sur une platine standard.
Harmony XB5 : interchangeable avec le reste de la série.

Questions et réponses

livraison gratuite

Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros

Type de produit :: Bouton tournant
Type de connexion :: Vis-étrier
Type de contact :: 2NO
Gamme :: Harmony
Famille :: XB5
Composition du mécanisme :: Appareillage complet
Trou de perçage :: 22mm
Indice de protection IP :: IP66
Matière :: Plastique gris foncé
Couleur :: Noir
Garantie :: 18 mois
Type de commande :: Rappel à ressort vers le centre
PriceObservatory :: 0
Date disponibilité :: 2026-09-25T00:00+0100
Actif AMA-LER-CDI :: 0
Actif Manomano :: 0
Actif Ebay :: 0
Actif Castorama :: 0
Normes :: CEI 60947-1, CEI 60947-5-1, CEI 60947-5-4, UL 508, CSA C22.2 No 14, JIS C8201-1, JIS C8201-5-1
Durée de vie mécanique :: 1 000 000 cycles

Total

13.19 € HT

15.83 € TTC

Créez votre compte PRO et profitez d’avantages exclusifs

Demander un devis pour de plus grandes quantités

À quoi sert ce commutateur

Le XB5AD53 est un sélecteur rotatif Ø22 mm à manette noire de la série Harmony XB5 de Schneider Electric, à trois positions à rappel. Il donne un ordre tant que l'opérateur maintient la manette, puis revient au neutre. On l'installe là où la commande doit cesser avec le geste : pupitres, armoires, postes de conduite.

Cas d'usage courants

Commande à-coups d'un mouvement, dans un sens ou dans l'autre
Sélection de mode sur machines et automatismes
Coffrets, pupitres et armoires industriels

Ce que dit la fiche technique

Manœuvre

Type : bouton tournant à manette, noir
Manœuvre : 3 positions à rappel
Contacts : 2F
Collerette : plastique
Montage : Ø22 mm

Résistance

Étanchéité en face avant : IP66, IP67, IP69 et IP69K
Tenue aux chocs, à la poussière, aux projections d'eau et aux vibrations
Endurance mécanique dimensionnée pour un service intensif

Références voisines

Pour une manœuvre maintenue plutôt qu'à rappel, voyez le bouton tournant à manette XB4BD21 (2 positions, 1NO) en XB4, ou le XB5AD25 (2 positions, 1NO+1NF).

Pourquoi celui-ci

Parce qu'un ordre qui s'annule tout seul évite bien des oublis en fin de poste. Toute notre offre de boutons tournants et sélecteurs de position.
