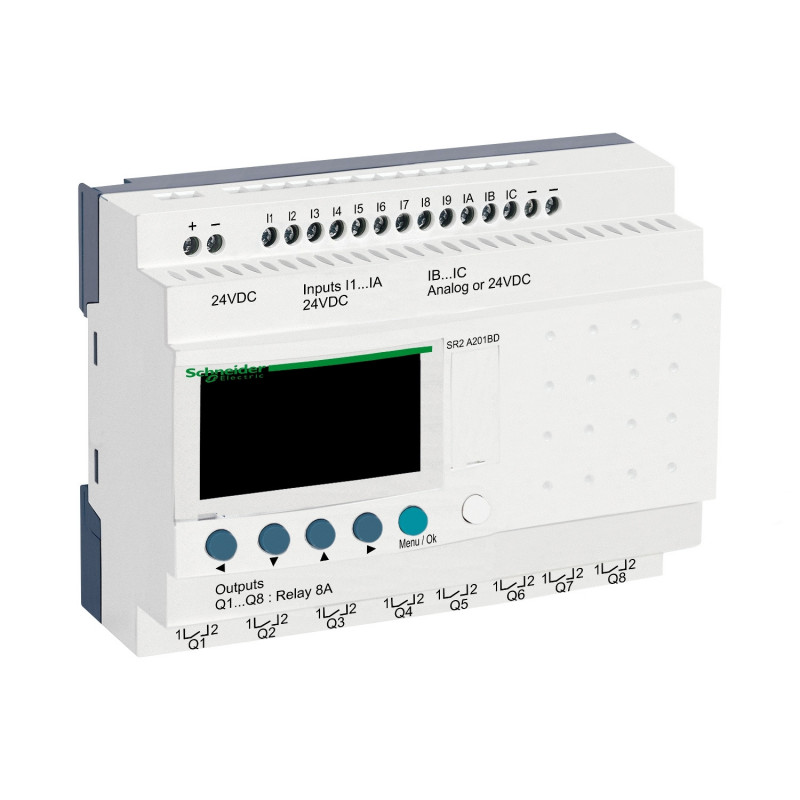

SR2A201BD Schneider - Automate Zelio Logic - relais intelligent 20 E/S 24Vcc - sans horloge avec afficheur
search
  • SR2A201BD Schneider - Automate Zelio Logic - relais intelligent 20 E/S 24Vcc - sans horloge avec afficheur
* Image(s) non contractuelle(s)
Livraison sous 3 à 4 semaines

SR2A201BD Schneider - Automate Zelio Logic - relais intelligent 20 E/S 24Vcc - sans horloge avec afficheur

Schneider
170,49 € HT
Réf. fabricant : SR2A201BD EAN-13 : 3389110549416 3389110549416 Réf. AE : SCHSR2A201BD SCHSR2A201BD

Relais Zelio Compact 20 entrées sorties - Alimentation 24Vcc

Le relais intelligent SR2A201BD de Schneider Electric est un contrôleur logique programmable simple à mettre en œuvre. Il se programme facilement grâce au logiciel Zelio Soft 2 et son interface intuitive.

Facile à installer, ce Relais Zelio Logic se monte sur un rail DIN symétrique standard. Toutes les entrées sorties du PLC sont équipées d'un bornier à vis.

La référence Zelio SR2A201BD est un modèle Compact cela signifie qu'il ne peut pas être associé à un module d'extension d'entrées sorties.
Si vous recherchez un relais zelio évolutif, préférez le modèle Modulaire qui pourra recevoir différents modules d'extensions.

Cet automate Zelio est équipé d'un écran d'affichage numérique mais ne possède pas d'horloge.

  • Tension d'alimentation: 24Vcc
  • Entrées sorties totales: 20
  • Entrées TOR: 12
  • dont entrées analogiques 0-10V: 2
  • Sorties à relais: 8
  • Sorties à transistor: 0
  • Écran d'affichage rétro-éclairé: Oui
  • Horloge: Noni
Questions et réponses
livraison gratuite

Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros

Type de produit :
Automate Zelio
Gamme :
Zelio Logic
Famille :
Compact
Tension d'alimentation :
24Vcc
Horloge :
Sans
Nombre d'entrées / sorties :
20 E/S
Nombre d'entrées TOR :
12
Nombre d'entrées analogiques 0-10V :
2
Nombre de sorties à relais :
8
Nombre de sorties à transistor :
0
Écran en façade :
Avec
prix TTC_MKP :
151,58
actif_MKP :
1
Coefficient_MKP :
1,1
Bestseller :
1
Merchant center :
M
Fiche technique :
https://www.se.com//fr/fr/product/download-pdf/SR2A201BD
PriceObservatory :
1
Date disponibilité :
2026-08-04T00:00+0100
Actif AMA-LER-CDI :
1
Actif Manomano :
1
Actif Ebay :
1
Actif Castorama :
1
Total
170.49 € HT
204.59 € TTC

Caractéristiques principales de l'Automate Zelio Schneider de référence SR2A201BD :

  • Gamme : Zelio Logic
  • Type de produit ou équipement : Relais intelligent compact
  • Complémentaires affichage local : Avec
  • nombre de lignes de schéma de contrôle : 0?240 avec Ladder programmation
  • temps de cycle : 6?90 ms
  • temps de sauvegarde : 10 ans à 25 °C
  • dérive de l'horloge : 12 min/an à 0?55 °C6 s/mois à 25 °C
  • vérifications : Mémoire du programme à chaque mise sous tension
  • [Us] tension d'alimentation : 24 V DC
  • Limites de la tension d'alimentation : 19,2?30 V
  • maximum supply current : 100 mA (sans extension)
  • puissance dissipée en W : 6 W sans extension
  • protection inversion de polarité : Avec
  • nombre entrées TOR : 12 se conformer à EN/CEI 61131-2 type 1
  • Type d'entrée numérique : Résistif
  • tension entrées numériques : 24 V DC
  • courant d'entrée TOR : 4 mA
  • fréquence de comptage : 1 kHz pour entrée TOR
  • tension état 1 garanti : >= 15 V pour circuit d'entrée numérique I1 à IA et IH à IR>= 15 V pour IB à IG utilisés comme circuit d'entrée numérique
  • tension état 0 garanti : <= 5 V pour circuit d'entrée numérique I1 à IA et IH à IR<= 5 V pour IB à IG utilisés comme circuit d'entrée numérique
  • état actuel 1 garanti : >= 1,2 mA (IB à IG utilisés comme circuit d'entrée numérique)>= 2,2 mA (circuit d'entrée numérique I1 à IA et IH à IR)
  • état actuel 0 garanti : <= 0,5 mA (IB à IG utilisés comme circuit d'entrée numérique)
  • compatibilité de l'entrée numérique : Détecteurs de proximité PNP à 3 fils pour entrée TOR
  • Nombre d'entrées analogiques : 2
  • Type d'entrée analogique : Mode commun
  • Plage d'entrée analogique : 0...24 V0...10 V
  • tension maximale admissible : 30 V pour circuit d'entrée analogique
  • Résolution d'entrée analogique : 8 bits
  • valeur du bit de poids faible : 39 mV pour circuit d'entrée analogique
  • temps de conversion : Temps de cycle de relais intelligent pour circuit d'entrée analogique
  • erreur de conversion : +/- 5 % à 25 °C pour circuit d'entrée analogique+/- 6,2 % à 55 °C pour circuit d'entrée analogique
  • précision de répétition : +/- 2 % à 55 °C pour circuit d'entrée analogique
  • portée de fonctionnement : 10 m entre des postes, avec un câble blindé (capteur non isolé) pour circuit d'entrée analogique
  • impédance d'entrée : 12 kOhm pour IB à IG utilisés comme circuit d'entrée analogique12 kOhm pour IB à IG utilisés comme circuit d'entrée numérique7,4 kOhm pour circuit d'entrée numérique I1 à IA et IH à IR
  • Nombre de sorties : 8 relais
  • limites de la tension de sortie : 24...250 V CA (sortie relais)5...30 V CC (sortie relais)
  • description des contacts : "F" pour sortie relais
  • courant thermique de sortie : 8 A pour les 8 sorties pour sortie relais
  • durée de vie électrique : AC-12: 500000 cycle à 230 V, 1,5 A pour sortie relais se conformer à EN/IEC 60947-5-1AC-15: 500000 cycle à 230 V, 0,9 A pour sortie relais se conformer à EN/IEC 60947-5-1DC-12: 500000 cycle à 24 V, 1,5 A pour sortie relais se conformer à EN/IEC 60947-5-1DC-13: 500000 cycle à 24 V, 0,6 A pour sortie relais se conformer à EN/IEC 60947-5-1
  • pouvoir de commutation en mA : >= 10 mA à 12 V (sortie relais)
  • taux de disponibilité en Hz : 0,1 Hz (au courant nominal) pour sortie relais10 Hz (à vide) pour sortie relais
  • durée de vie mécanique : 10000000 cycle pour sortie relais
  • [Uimp] tension assignée de tenue aux chocs : 4 kV se conformer à EN/CEI 60947-1 et EN/CEI 60664-1
  • horloge : Sans
  • temps de réponse : 10 ms (de phase 0 à phase 1) pour sortie relais5 ms (de phase 1 à phase 0) pour sortie relais
  • Mode de raccordement : Bornes à vis, 1 x 0,2 à 1 x 2,5 mm² (AWG 25 à AWG 14) semi-solideBornes à vis, 1 x 0,2 à 1 x 2,5 mm² (AWG 25 à AWG 14) rigideBornes à vis, 1 x 0,25 à 1 x 2,5 mm² (AWG 24?AWG 14) souple avec emboutBornes à vis, 2 x 0,2 à 2 x 1,5 mm² (AWG 24 à AWG 16) rigideBornes à vis, 2 x 0,25 à 2 x 0,75 mm² (AWG 24 à AWG 18) souple avec embout
  • Couple de serrage : 0,5 N.m
  • Catégorie de surtension : III se conformer à EN/IEC 60664-1
  • Poids du produit : 0,38 kg
