Quels sont les différents types de câbles électriques ?

Dans une installation électrique, choisir le bon type de câble est crucial pour garantir sécurité, durabilité et performance. Cet article explore les différents types de câbles électriques disponibles avec leurs applications et matériaux. Il explique également les différences entre câbles et fils électriques. De la transmission de l'énergie à la protection des appareils, voici un guide complet pour vous orienter dans vos projets d'installation électrique.

À lire aussi : Connecteur Wago ou domino : lequel choisir ?

Les principaux types de câbles électriques

• Câble U1000 R2V (cuivre) : Il s'agit d'un câble rigide en cuivre, généralement utilisé pour les installations intérieures et extérieures. Doté d'une gaine en PVC noire, il est recommandé pour les circuits de distribution d'énergie où en résidentiel, il est composé généralement de 2 à 5 fils électriques. Ce type de câble est proposé en différentes sections de fils tels que 1,5mm², 2,5mm², 4mm² et en réseaux câblés pour s'adapter selon les besoins en puissance et en tension. Le câble R2V est adapté pour les connexions en extérieur. On peut par exemple utiliser ce type de câble pour effectuer des branchements entre les prises étanches à un tableau électrique ou relier le compteur EDF au tableau de répartition.

Pour la lecture de votre câble, vous pouvez vous référer aux codes couleurs afin d'identifier la section du câble en mm² :

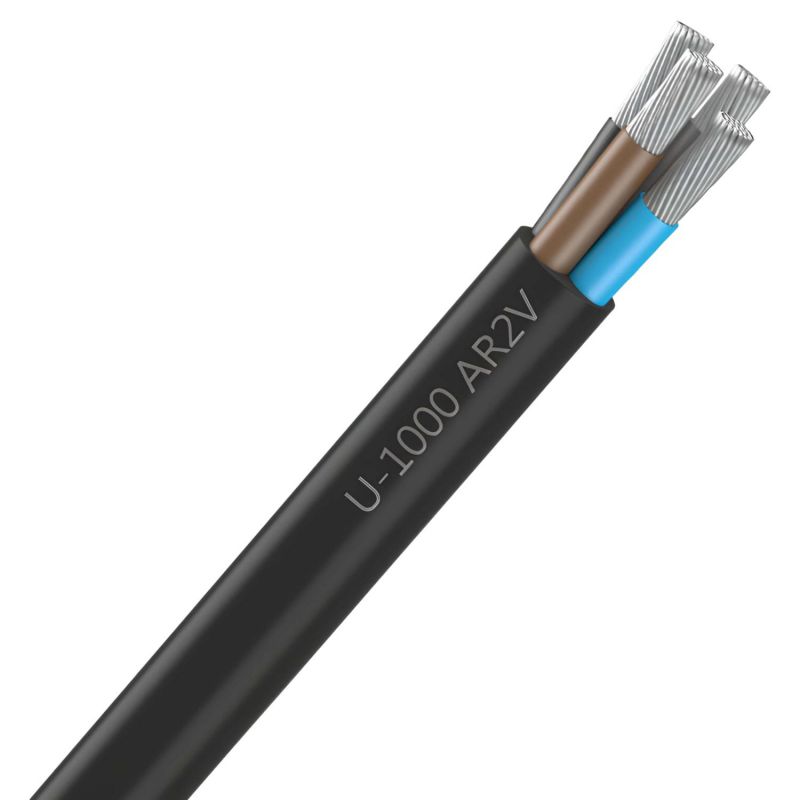

• Câble U1000 AR2V (alu) : Le câble AR2V en aluminium, différent du cuivre de par sa composition, est plus léger et moins coûteux. Ce type de câble électrique est souvent privilégié pour son aspect financier. Il permet d’effectuer son raccordement électrique à moindre coût (l’aluminium étant moins cher que le cuivre) mais il est en contrepartie moins conducteur.

• Câble HO7RNF : Souvent appelé "câble souple", il est isolé avec du caoutchouc, ce qui lui confère une grande résistance aux éléments extérieurs, notamment l'eau. Il est particulièrement apprécié dans les installations temporaires, les environnements marins, ou pour le raccord des appareils nécessitant une isolation accrue. Sa conception souple est utile dans la conception de rallonge électrique et elle facilite également l’installation et l’utilisation de ce type de câble.

• Fils souples HO7VK et HO5VK : Ces fils sont très utilisés pour le câblage interne des tableaux électriques. Leurs conducteurs souples en cuivre facilitent le passage dans les gaines étroites. Sa conception permet de répondre aux exigences de puissance dans les installations résidentielles et professionnelles, notamment lorsque le matériel doit être logé dans un espace réduit.

• Fil rigide HO7VU : Ce type de fil est conçu pour les installations électriques tertiaires et industrielles, offrant une meilleure conductivité que le fil souple (de par le fait qu’il est rigide), ce qui le rend adapté aux liaisons longues. Il est souvent utilisé avec des gaines ICTA pour une très bonne protection. Sa résistance contre les écrasements en fait un choix privilégié pour le câblage d'appareillages et d’équipements électriques. Pour une installation discrète, il peut être dissimulé dans des moulures ou dans des goulottes électriques. La norme impose l’utilisation de ce fil pour les connexions rapides des équipements domestiques actuels, comme les prises et interrupteurs.

Les critères de choix d’un câble électrique

Le choix du câble dépend de plusieurs facteurs, comme la tension requise, la distance, le type d’installation… Voici les principaux éléments à prendre en compte :

Matériaux et conducteurs

Les câbles sont généralement fabriqués en cuivre ou en aluminium, des matériaux offrant une bonne résistance à la tension et une excellente conductivité. Le cuivre, étant un excellent conducteur, est privilégié dans les installations où la puissance est importante. L'aluminium, bien que moins performant car moins conducteur, est plus économique et utilisé dans les grandes installations pour réduire le poids total du matériel.

Section du câble

La section du câble est directement liée à la puissance des appareils alimentés et à la longueur de l'installation. Par exemple, les câbles de section 1,5mm² sont courants pour l'éclairage, tandis que des sections plus larges, comme 6mm² ou 10mm², sont nécessaires pour des appareils consommateur en énergie. Choisir le bon matériel pour la section du câble assure ainsi la sécurité et l’efficacité de l'installation.

Le choix de la section de câble est indispensable. Pour des raisons de conductivité et de sécurité, il convient de déterminer la section appropriée.

Pour cela, voici un guide sous forme d'abaque de calcul pour déterminer la section de câble que vous recherchez (en basse tension), et cela, en alimentation monophasée et triphasée :

Achat Électrique n'engage aucune responsabilité sur une mauvaise interprétation de ces valeurs, elles sont en aucun cas une preuve de faisabilité. Utiliser ces abaques vous permet de déterminer approximativement la section de câble adaptée à votre installation. Veuillez toutefois confirmer le choix de votre câble auprès d’un professionnel.

Notre gamme de câbles électriques à prix compétitifs !

Les normes et la sécurité dans les installations électriques

En France, les installations électriques doivent respecter les normes en vigueur, telle que la norme NF C 15-100, qui définit les critères de sécurité et de protection des câbles électriques. Elle impose également l’utilisation de gainages et d'isolants spécifiques pour chaque type d’installation dans le but d’assurer la protection des conducteurs, des réseaux câblés ainsi que la conformité du matériel utilisé. En effet, cette norme encadre les installations électriques basse tension en France, spécifiant le dimensionnement des câbles, leur protection (gainage ou conduits), et imposent un code couleur (phase, neutre, terre) pour les conducteurs.

Applications spécifiques et conseils pour l'installation

• Installations domestiques : Pour les circuits d'éclairage et de prises de courant, les câbles en cuivre R2V et les fils souples HO7VK sont les plus courants. Leur installation nécessite le respect des sections recommandées pour éviter tout risque de surchauffe.
• Installations industrielles : Les câbles U1000 R2V (cuivre) et AR2V (aluminium) sont fréquemment utilisés en raison de leur robustesse et de leur résistance à des conditions environnementales exigeantes. Ces câbles répondent aux besoins de puissance élevés et assurent la sécurité du matériel en cas de fortes contraintes.
• Environnement marin : Les câbles avec gaine en caoutchouc ou PVC, comme le HO7RNF, sont parfaits pour résister à l'humidité et à l'eau, un atout considérable pour les réseaux câblés dans les installations marines ou en extérieur.

En choisissant un câble adapté, on assure la sécurité de l’installation ainsi que sa durabilité et sa performance. Les conseils partagés ici permettront de réaliser des installations qui sauront vous satisfaire, que ce soit pour une simple rénovation ou une nouvelle installation de matériel électrique.

La différence entre un câble et un fil électrique, et les différents types de fil électrique

La distinction entre un câble et un fil électrique peut sembler subtile, mais elle repose sur la composition et les usages de chaque élément dans une installation électrique. Alors qu'un câble regroupe plusieurs conducteurs isolés, souvent enveloppés d'une gaine de PVC pour garantir une protection accrue, le fil électrique est composé d'un seul conducteur (en cuivre ou en aluminium), recouvert d'une fine couche de protection pour assurer la sécurité. Cette protection qui sert d’isolant électrique est généralement aussi en PVC ou alors en caoutchouc.

Notre gamme de fils électriques à prix compétitifs !

Les principaux types de fils électriques

• Fil rigide : Constitué d'un seul brin de cuivre ou d'aluminium, il est généralement utilisé pour le câblage permanent dans les installations résidentielles. Il est adapté pour passer dans les tableaux électriques et respecter les normes de sûreté et de résistance.
• Fil souple : Composé de multiples brins de cuivre, le fil souple est particulièrement utile dans les applications nécessitant de la flexibilité, comme pour raccorder des appareils. Ce matériel, souvent isolé avec du caoutchouc ou du PVC, assure une bonne isolation tout en facilitant les raccords.
• Fil de terre : Indispensable dans toute installation électrique, le fil de terre assure la mise à la terre des installations et appareils pour éviter les fuites de courant. Il est de couleur verte ou jaune et doit répondre aux normes pour garantir la sécurité, notamment lorsque le matériel est exposé.
• Fil marin : Conçu pour résister aux conditions humides et corrosives des environnements marins, ce fil dispose d'un isolant renforcé, idéal pour les installations de bateau. Son caoutchouc spécial et ses isolants traités assurent la durabilité et la sécurité du réseau électrique en présence d'eau.

Que ce soit pour un usage domestique, en milieu marin ou industriel, chaque type de fil électrique offre des caractéristiques adaptées pour répondre aux exigences de transmission d'énergie, de puissance et de résistance.
