Ce qu’il faut savoir
La GTL (gaine technique de logement) est l’emplacement qui regroupe, au même endroit, toutes les arrivées et départs d’électricité et de communication du logement : tableau électrique, coffret de communication et au moins deux prises. Elle est imposée par la norme NF C 15-100 dans le neuf et la rénovation totale.
|
Dimensions minimales
Un espace (ETEL) d’au moins 600 mm de large × 250 mm de profondeur, du sol au plafond.
|
|
Ce qu’elle doit contenir
Tableau de répartition, coffret de communication, 2 prises 16 A, platine compteur et disjoncteur de branchement.
|
→ Bien l’aménager, c’est séparer les courants forts et faibles et prévoir une réserve pour les évolutions futures.
⚠️ La GTL est obligatoire dans les logements neufs et les rénovations totales.

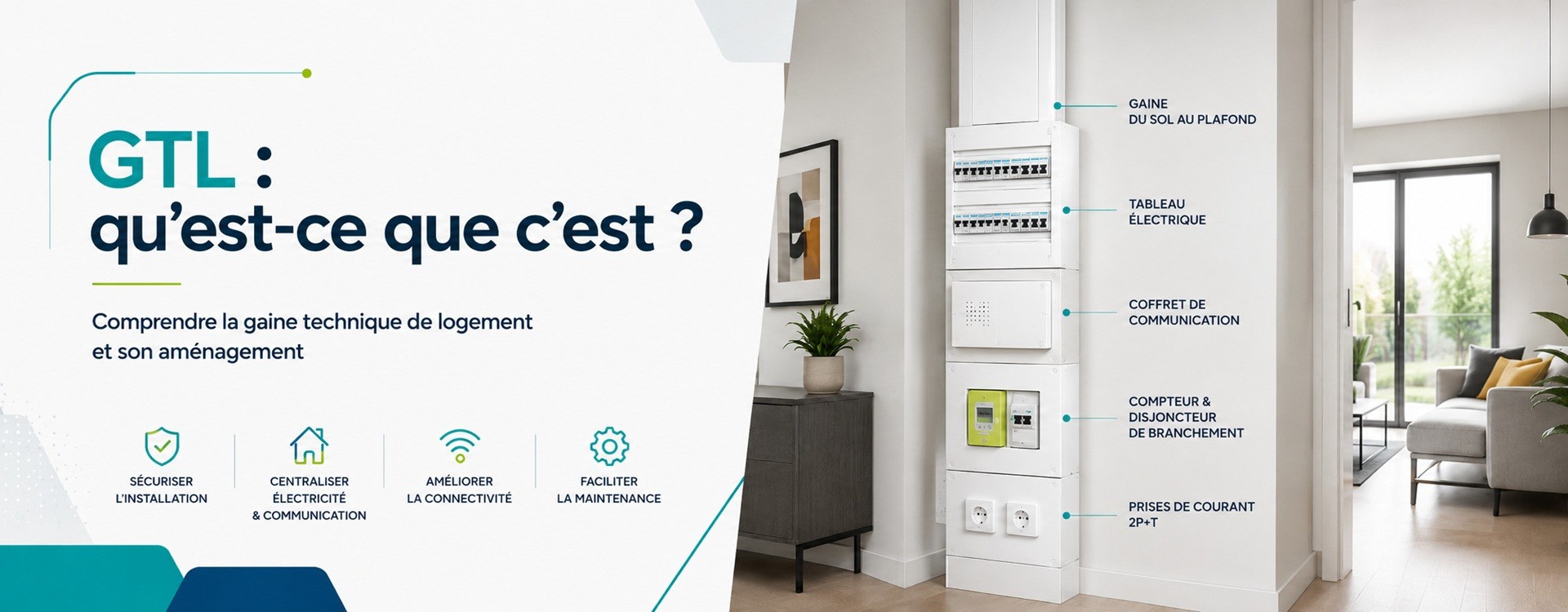

Qu’est-ce qu’une GTL (gaine technique de logement) ?
La GTL, ou gaine technique de logement, est l’espace qui centralise en un seul endroit l’ensemble des arrivées et des départs électriques et de communication d’un logement. On y retrouve le tableau électrique (courants forts) et le coffret de communication (courants faibles), reliés au compteur et au réseau. Elle se situe généralement en partie basse du logement, près de l’entrée, dans un garage, un cellier ou un placard technique.
Attention à ne pas confondre la GTL avec l’ETEL (espace technique électrique du logement) : l’ETEL est le volume réservé à ces équipements (au minimum 600 × 250 mm, du sol au plafond), tandis que la GTL désigne l'ensemble (goulotte et coffrets) installé dans cet espace.
La GTL est-elle obligatoire ? Que dit la norme NF C 15-100 ?
Oui. La GTL est rendue obligatoire par la norme NF C 15-100 dans tous les logements neufs et lors d’une rénovation totale. Son objectif : regrouper les équipements pour les rendre plus sûrs, plus accessibles et plus évolutifs.
La norme impose un espace dédié, l’ETEL, d’au moins 600 mm de largeur et 250 mm de profondeur, sur toute la hauteur du sol au plafond. Cet espace doit se trouver dans un local sec et accessible, à l’écart des points d’eau.
Que doit contenir une GTL ?
La GTL réunit à la fois les courants forts (l’électricité) et les courants faibles (la communication). Voici les équipements que l’on y installe :
| Élément |
Rôle |
Type de courant |
| Disjoncteur de branchement (AGCP) |
Coupure générale et protection de l’installation |
Courant fort |
| Tableau de répartition |
Protège et distribue les circuits (disjoncteurs, interrupteurs différentiels) |
Courant fort |
| Coffret de communication (VDI) |
Distribue Internet, téléphone et TV (box, prises RJ45, brassage) |
Courant faible |
| 2 prises de courant 16 A (2P+T) |
Alimentent la box et les équipements, sur un circuit dédié |
Courant fort |
| Borne / barrette de terre |
Raccordement de l’installation à la terre |
Courant fort |
Les courants forts et les courants faibles doivent être physiquement séparés dans la goulotte pour éviter les interférences : c’est l’un des points clés de l’aménagement.
Comment aménager sa GTL ?
Choisir la bonne goulotte GTL
La goulotte GTL est l’ossature de l’installation. Proposée le plus souvent en largeur 13 ou 18 modules, elle structure l’espace grâce à des compartiments séparés pour les courants forts et faibles, et accueille les différents coffrets. Pour bien séparer les courants, optez par exemple pour une goulotte à deux compartiments.
Séparer les courants forts et faibles
Le tableau électrique (courants forts) et le coffret de communication (courants faibles) doivent occuper des compartiments distincts. Cette séparation évite les perturbations sur les signaux (Internet, TV) et facilite les interventions.
Respecter les hauteurs et l’accessibilité
Les organes de manœuvre du tableau doivent rester accessibles, entre 0,90 m et 1,80 m du sol. Les deux prises 16 A se posent entre 5 cm et 130 cm. L’ensemble de la GTL doit demeurer facilement accessible et ne jamais être emmuré.
Prévoir une réserve pour l’avenir
Anticipez les évolutions (fibre, domotique, recharge de véhicule…) en gardant de la place : il est recommandé de conserver une réserve d’environ 20 % de modules libres dans le tableau de répartition. Pour un logement, un tableau résidentiel de 13 modules convient dans la plupart des cas.
FAQ : vos questions sur la GTL
C’est quoi une GTL ?
La GTL (gaine technique de logement) est l’emplacement normalisé qui regroupe, au même endroit, le tableau électrique, le coffret de communication et les arrivées/départs d’électricité et de communication du logement.
La GTL est-elle obligatoire ?
Oui, dans les logements neufs et les rénovations totales. Elle est imposée par la norme NF C 15-100 afin de centraliser et sécuriser les équipements.
Quelle est la norme pour la GTL ?
C’est la norme NF C 15-100, qui régit les installations électriques basse tension des logements. Elle définit les dimensions de l’ETEL, le contenu de la GTL et les règles d’installation.
À quoi servent les prises de la GTL ?
Les deux prises 16 A obligatoires servent à alimenter les équipements de la zone technique — en premier lieu la box Internet et les matériels de communication — sans avoir à tirer de rallonge.
Combien de prises sont obligatoires dans la GTL ?
La norme impose au moins deux prises de courant 2P+T de 16 A, alimentées par un circuit dédié. Il en existe en version modulaire pour le tableau, comme cette prise modulaire 16 A.
Peut-on mettre la barrette de terre dans la GTL ?
Oui. La borne (ou barrette) principale de terre se place couramment dans la GTL, au niveau du tableau de répartition ou à proximité immédiate, ce qui centralise le raccordement à la terre.
