Connecteur Wago ou domino électrique ?

Vous souhaitez effectuer une dérivation électrique ou simplement une jonction entre deux fils électriques ? Dans les deux cas, il est nécessaire de brancher deux fils électriques ensemble. Pour réaliser cette opération en toute sécurité, vous aurez besoin d’une boîte de dérivation (pour protéger la connexion) et d’un connecteur Wago ou un domino pour effectuer le raccordement. Quelle est la différence entre ces deux connecteurs électriques ? Comment choisir entre un connecteur Wago ou un domino électrique ? Découvrez nos conseils !

Qu’est-ce qu’un domino électrique ?

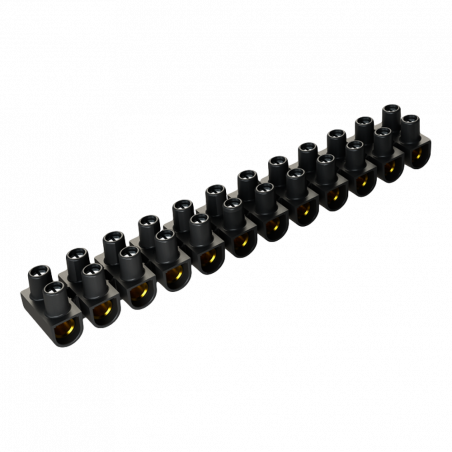

Le domino électrique aussi appelé sucre électrique ou encore borne électrique est un  connecteur en plastique blanc ou noir incluant des bornes de connexions en laiton ou en acier. Il est utilisé pour la mise en place de dérivation électrique, la jonction de fils électriques ou le raccordement de certains équipements électriques (luminaires, four électrique etc).

Caractéristiques et fonctionnement d’un domino électrique

Le domino électrique relie les fils avec un serrage par vis et contrairement à ce que l’on pourrait penser les deux fils n’arrivent pas chacun par un côté du domino. Il est recommandé de les insérer tous les deux du même côté pour une installation plus sécurisée et pour un rangement plus facile (connectés du même côté les fils se rangent aisément dans le boîtier).

Branchement domino

Le domino est généralement utilisé pour réparer un fil électrique détérioré ou lorsque des fils électriques sont trop courts pour être branchés.

Quels sont les avantages du domino électrique ?

• Prix abordable
• Idéal pour les raccordements à forte intensité ou à fort ampérage
• Disponible pour toutes sections de câble jusqu'à 35mm²
• Polyvalent : compatible pour fils souples et fils rigides pour de nombreuses installations électriques et câblage de circuits

Quels sont les inconvénients du domino électrique ?

• Le système de connexion à bornes vissées à tendance à se desserrer dans le temps, ainsi pour assurer une connexion sécurisée il convient de vérifier périodiquement le serrage des bornes
• Nécessite l’usage d’un tournevis et le serrage doit être parfaitement dosé pour bien tenir le fil et éviter tout risque d’échauffement.
• Raccordement limité à 2 fils par trous pour respecter la norme, donc maximum 4 fils par bornes (2 fils de chaque côté)

Qu’est-ce qu’un connecteur Wago ?

Le connecteur Wago peut être qualifié comme un domino de nouvelle génération. Populaire auprès des professionnels de l’électricité en raison de sa facilité et rapidité d’utilisation et de leur ? fiabilité (plus de problèmes de mauvais serrage), le connecteur Wago détient plusieurs caractéristiques avantageuses. Il permet de connecter des fils conducteurs souples,  ou rigides entre eux. Différentes tailles de connecteur Wago existent selon vos besoins : de deux à huit fils électriques.

La différence majeure entre le Wago et le domino électrique réside dans le fait que le connecteur Wago pince le fil grâce à un système de ressort pour créer un contact électrique tandis que le domino le serre par un système de bornes à vis. La connexion à ressort ou à levier du Wago est censée être pérenne dans le temps malgré la présence de vibrations etc et rester fixe, alors que pour un domino il est recommandé de vérifier le serrage périodiquement.

Quelle est la différence entre un connecteur borne Wago à levier et un Wago à ressort/automatique ?

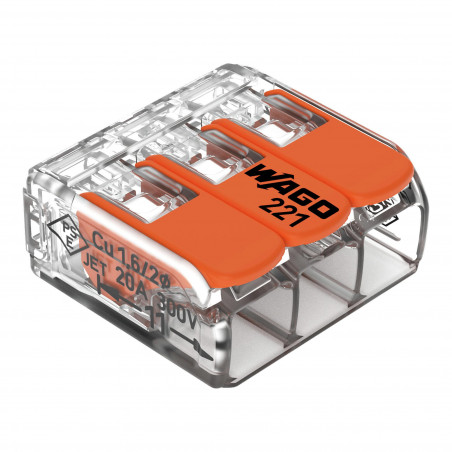

Le wago à levier : Idéal pour les fils souples et rigides, il permet de gagner un temps précieux lors de l’installation de luminaires (spots, led)  ou autres applications nécessitant des fils souples ou rigides et peut être réutilisé. Pour l’utiliser rien de plus simple, dénudez le câble, relevez le levier, poussez le fil dans la borne, rabattez le levier et c’est terminé.

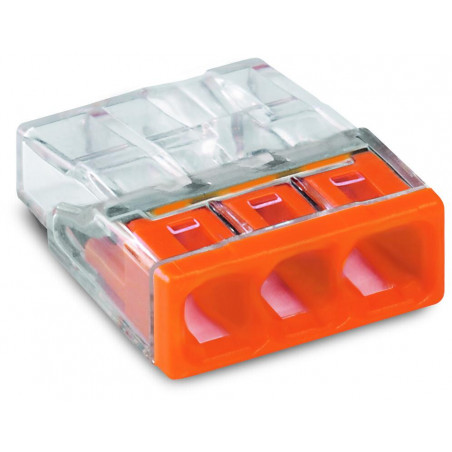

Le wago à ressort : wago automatique utilisable seulement pour un fil rigide ou clipsable. Idéal pour réaliser des connexions sans abîmer le produit. Le wago à ressort ne peut cependant pas être réutilisé sans prendre le risque d’avoir une connexion moins sécurisée.

Branchement Wago

Quels sont les avantages du connecteur Wago ?

• Compact : gain de place, adapté aux branchements dans un espace restreint comme les boîtes de dérivation
• Gain de temps : câblage rapide avec un serrage sans vis (permettent de gagner du temps, notamment plusieurs sur un chantier avec de nombreux raccordements
• Facile à utiliser : Mise en oeuvre simple pour les professionnels comme pour les bricoleurs
• Sécurité : l’absence de serrage par vis garanti un serrage optimal des fils électriques grâce au système de ressort, évite tout problème de surchauffe lié à un mauvais serrage
• Polyvalence : compatible avec des fils souples (Wago à levier), rigides (Wago automatique)
• Pérennité de la connexion dans un environnement à fortes vibrations
• Réutilisable : Il peut être déconnecté et reconnecté à volonté sans perdre en qualité de connexion. Ce qui le rend particulièrement utile dans les situations où des modifications ou des mises à jour sont fréquentes
• Connexions jusqu'à 8 fils pour les Wago à ressort et 5 pour les Wago à levier, très pratique pour réaliser des dérivations

Quelles sont les limites du connecteur Wago ?

• Le système de fixation à ressort du Wago peut rendre compliquée l’action de retirer un fil sans l’endommager en revanche les Wago à levier sont réutilisables à l’infini
• Nécessite des connecteurs Wago différents pour les fils souples et les fils rigides
• Non compatible avec des câbles de forte section
• Les connecteurs Wago sont généralement plus onéreux que les domino

Comment installer un connecteur Wago ou un domino électrique ?

Malgré leur différence, le connecteur Wago et le domino électrique s’installent de la même manière. Vous aurez besoin des outils suivants :

• Tournevis
• Cutter
• Pince électricien

Avant de procéder à l’installation, pensez à couper le courant électrique en mettant en position off le disjoncteur concerné ou directement à partir du boîtier d’alimentation générale. Dénudez ensuite sur 8mm le bout du fil électrique à l’aide de votre cutter ou de la pince à dénuder. Ensuite, insérez le fil dans le Wago ou le domino, dans le cadre d’un domino veillez à serrer suffisamment le fil en le vissant. Pour le Wago, baissez le ressort ou le levier.

Tableau comparatif des caractéristiques entre un connecteur Wago à levier, à ressort et un Domino électrique
