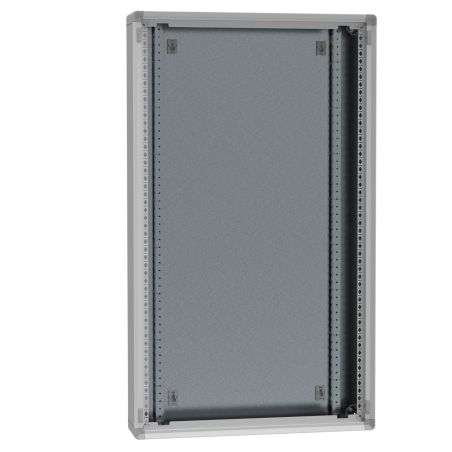

Tableau électrique Legrand XL³ HP 160 – Coffret de distribution 168 modules à équiper
Le coffret de distribution Legrand 1CO7E24S fait partie de la gamme professionnelle XL³ HP 160, conçue pour réaliser des tableaux électriques performants dans les installations résidentielles exigeantes et le tertiaire de proximité. Ce coffret est livré à équiper, ce qui signifie qu’il est fourni vide afin de permettre aux installateurs de composer un tableau électrique entièrement adapté aux besoins du chantier.
Grâce à ses 7 rangées de 24 modules, ce coffret offre une capacité totale de 168 modules. Il permet ainsi d’intégrer un grand nombre d’appareillages modulaires tels que des disjoncteurs, interrupteurs différentiels, parafoudres, contacteurs ou modules de gestion d’énergie.
La conception robuste et modulaire de la gamme XL³ HP 160 en fait une solution idéale pour les installations électriques jusqu’à 160A, tout en garantissant une mise en œuvre simple et rapide sur chantier.
Un coffret à équiper pour concevoir un tableau électrique sur mesure
Le coffret XL³ HP 160 est livré sans appareillage afin de laisser aux professionnels la possibilité de sélectionner librement les équipements nécessaires à leur installation électrique.
Cette configuration à équiper permet de réaliser des tableaux électriques parfaitement adaptés aux besoins de chaque bâtiment :
- Disjoncteurs divisionnaires
- Interrupteurs différentiels
- Parafoudres
- Contacteurs ou télérupteurs
- Modules de gestion énergétique
- Équipements de protection ou de commande
Cette modularité permet de concevoir des installations électriques fiables et évolutives pour les logements, commerces, bureaux ou locaux techniques.
Une conception robuste pour les installations électriques professionnelles
Le coffret est fabriqué avec une structure solide et un revêtement époxy polyester gris RAL7035, garantissant une excellente durabilité et une bonne résistance aux contraintes mécaniques.
Les montants fonctionnels sont déjà montés, ce qui facilite l’installation et réduit le temps de mise en œuvre sur chantier. Les panneaux latéraux prédécoupés permettent également d’optimiser l’assemblage et le passage des câbles.
Tous les panneaux sont amovibles, ce qui facilite l’accès au coffret lors des opérations de câblage ou de maintenance.
Installation flexible et rapide
Le coffret peut être installé facilement grâce à plusieurs solutions de fixation :
- Fixation depuis l’intérieur du coffret
- Fixation externe avec un jeu de supports de montage (référence 1FMM, à commander séparément)
Cette flexibilité permet d’adapter l’installation aux contraintes des différents environnements : logements, commerces, bureaux ou locaux techniques.
Un coffret modulaire et évolutif
La gamme XL³ HP 160 a été conçue pour permettre l’évolution des installations électriques. Le coffret peut être combiné avec d’autres coffrets de la même gamme afin d’augmenter la capacité du tableau.
- Jumelage horizontal avec le kit référence 1KJM
- Jumelage vertical avec le même kit
Cette modularité permet de réaliser des ensembles électriques plus importants tout en conservant une installation parfaitement organisée.
Protection adaptable selon l’environnement
Le coffret dispose d’un indice de protection IP30 avec plastrons et sans porte. Il peut évoluer vers des niveaux de protection supérieurs grâce à l’ajout d’accessoires compatibles.
- IP40 / IK08 avec porte installée
- IP43 / IK08 avec porte et joint d’étanchéité (référence 2KIP43)
Ces évolutions permettent d’adapter le coffret aux contraintes du lieu d’installation tout en améliorant la protection du tableau électrique.
Portes compatibles avec le coffret XL³ HP 160
Le tableau électrique tertiaire Legrand 1CO7E24S (7 rangées de 24 modules – 168 modules) de la gamme XL³ HP 160 à équiper peut recevoir différentes portes afin de protéger l’appareillage modulaire et de sécuriser l’accès au tableau électrique.
Comme pour les autres coffrets XL³ HP 160 de même format, vous pouvez choisir entre une porte métal plate, une porte métal galbée offrant davantage de volume en façade pour le passage des câbles, ou une porte vitrée permettant de visualiser les équipements sans ouvrir le coffret.
Portes compatibles
- 1PC7R24 – Porte métal plate pour coffret 7 rangées 24 modules – XL³ HP 160
- 1PD7R24 – Porte métal galbée pour coffret 7 rangées 24 modules – XL³ HP 160
- 1PV7R24 – Porte vitrée plate pour coffret 7 rangées 24 modules – XL³ HP 160
Pourquoi équiper votre coffret d’une porte ?
- Protection de l’appareillage électrique contre les contacts accidentels
- Limitation de l’accès au tableau électrique aux seules personnes autorisées
- Amélioration de l’intégration du coffret dans les installations tertiaires
- Contrôle visuel de l’installation grâce à la porte vitrée
La gamme Legrand XL³ HP : performance et simplicité d’installation
Les coffrets et armoires Legrand XL³ HP concentrent le meilleur du savoir-faire du fabricant : robustesse, modularité et facilité de mise en œuvre. Ils offrent un volume de câblage important et une structure conçue pour simplifier le travail des installateurs.
La conception des tableaux peut également être optimisée grâce au logiciel XLPro4, permettant de préparer et dimensionner les installations électriques en toute sécurité.
Les coffrets XL³ HP permettent la réalisation d’ensembles électriques certifiés selon les normes NF EN 61439-2 et NF EN 61439-3, garantissant la fiabilité et la conformité des installations électriques.
Caractéristiques techniques du coffret Legrand 1CO7E24S
- Référence : 1CO7E24S
- Gamme : Legrand XL³ HP 160
- Type : coffret de distribution à équiper
- Nombre de rangées : 7
- Modules par rangée : 24
- Capacité totale : 168 modules
- Courant maximal : jusqu’à 160A
- Hauteur : 1200 mm
- Largeur : 575 mm
- Profondeur : 150 mm
- Profondeur d’encastrement : 110 mm
- Indice de protection : IP30
- Résistance aux chocs : IK07
- Couleur : gris RAL7035
- Rail DIN : oui
- Borne de terre : oui
- Sans halogène : oui
- EAN : 3414972590136
