Le cas qui justifie vraiment un « à équiper » : le 24 V
Commençons par celui des arguments qu'aucune version pré-équipée ne peut vous offrir.
Les poussoirs lumineux de la gamme sont livrés avec un voyant 230 V. C'est le bon choix dans la quasi-totalité des installations domestiques — mais pas dans toutes.
Il existe un voyant lumineux 600143 en 12/24/48 V, et il n'est proposé sur aucune référence pré-équipée. Pour l'utiliser, il faut un mécanisme « à équiper » — c'est-à-dire celui-ci.
Quand cela sert : dès que la commande passe par un circuit basse tension plutôt que par le 230 V. Entrée d'automate ou de module domotique, commande de portail, boucle de contrôle en très basse tension, installation où le circuit de commande a été volontairement séparé de la puissance. Dans ces cas, un voyant 230 V n'a rien à quoi se raccorder.
Legrand donne d'ailleurs le 600143 pour 0,3 W contre 0,03 W au 230 V lumineux : ce sont deux composants réellement différents, pas deux versions du même.
Et la méthode qui marche : poser d'abord, équiper ensuite
Le second intérêt de cette référence est une méthode de chantier, et elle donne de meilleurs résultats que de trancher sur plan.
Posez les poussoirs nus — l'appareil fonctionne parfaitement sans voyant — vivez quelques semaines avec l'installation, puis décidez où un repère lumineux manque réellement.
Vous constaterez presque toujours deux choses. Les emplacements que vous imaginiez ne sont pas les bons : c'est ce couloir-là qu'on traverse la nuit, pas celui-ci. Et il en faut moins que prévu : un voyant n'a de valeur que s'il est rare, cinq voyants alignés dans un couloir ne repèrent plus rien.
Ajouter le voyant plus tard ne demande pas de changer le mécanisme, et c'est toute la différence avec un appareil dont le voyant est intégré. Sur un montage par télérupteur, où tous les poussoirs sont branchés en parallèle sur la même ligne, vous pouvez ainsi panacher : lumineux aux points d'arrivée, nus aux points intermédiaires.
Le même tarif qu'un poussoir ordinaire
C'est ce qui rend l'arbitrage évident : cette référence est au même tarif de base que le poussoir simple 600004.
À budget égal, vous choisissez donc entre un appareil définitivement non lumineux et un appareil qui pourra le devenir. Sur un chantier où l'affectation n'est pas arrêtée, la question ne se pose pas.
Le voyant est par ailleurs une LED interchangeable : s'il faiblit après des années de fonctionnement continu, on remplace la lampe et non l'appareil.
Un poussoir ne garde rien allumé : rappel
C'est la chose la plus importante à comprendre sur ce produit, et celle qui provoque le plus de déceptions quand personne ne la dit.
Un poussoir ne fait contact que pendant l'appui et revient seul à sa position de repos. Branché seul sur un circuit d'éclairage, il n'allume la lampe que le temps du doigt appuyé. Il lui faut un organe en amont qui mémorise l'ordre :
- Un télérupteur, au tableau : chaque appui le fait basculer — première impulsion, la lumière s'allume ; seconde, elle s'éteint
- Une minuterie : un appui déclenche l'éclairage pour une durée réglée, puis il s'éteint seul. Le montage des cages d'escalier, celliers, garages.
- Un carillon : le poussoir devient bouton de sonnette
- Une gâche, un portail, une entrée d'automate : toute commande qui attend une impulsion plutôt qu'un état
En échange, il offre ce qu'aucun va-et-vient ne permet : tous les poussoirs se branchent en parallèle sur la même ligne de commande, donc trois, cinq ou huit points de commande sur le même éclairage, et la possibilité d'en ajouter un plus tard.
Le calibre de 6 A est cohérent : le poussoir ne coupe pas le courant de la lampe, il ferme brièvement un circuit de commande alimentant une bobine ou une entrée électronique.
Boîte de 40 mm, et le reste des données
Point de vigilance pratique : Legrand demande une boîte de 40 mm minimum, contre 30 mm pour un interrupteur de la gamme, alors que la profondeur d'encastrement n'est que de 21,5 mm. La différence tient au mécanisme de rappel — et il faudra en outre loger le voyant, qui mesure 13,5 x 39,5 mm pour 10,5 mm d'épaisseur. Mesurez du fond de la boîte au nu du mur avant de commander.
Le raccordement se fait par bornes automatiques de 1,5 à 2,5 mm², repérées sur le mécanisme : verrouillage sans outil, sans risque de sous-serrage ni de cuivre écrasé, fil souple ou rigide indifféremment.
Le raccordement du voyant dépend de la lampe choisie et de la fonction visée. Faites valider le schéma par un électricien, en même temps que le choix du télérupteur ou de la minuterie au tableau.

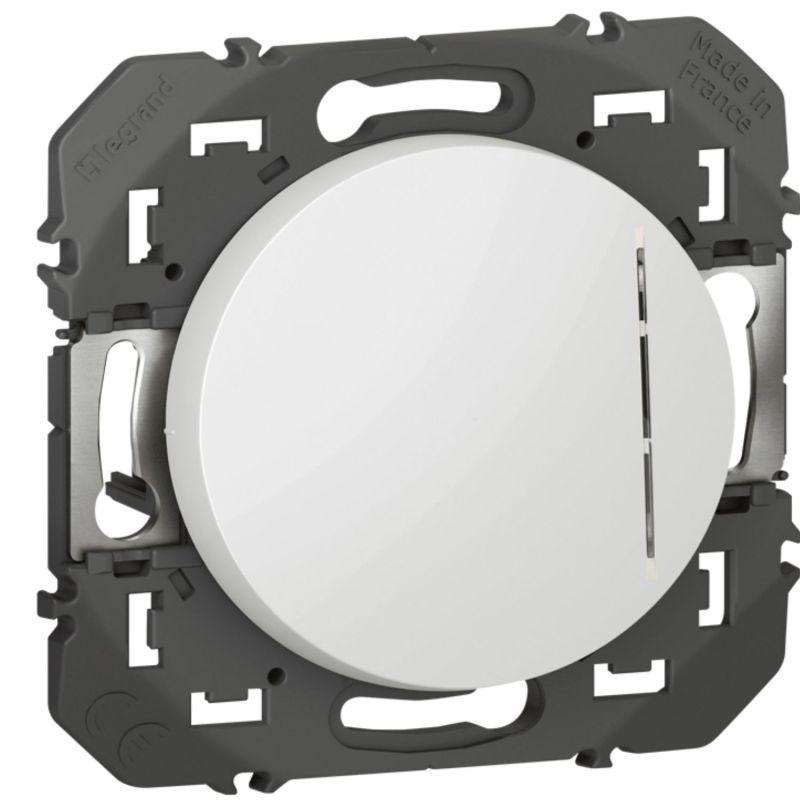

Mécanisme composable, à équiper d'une plaque 1 poste : voyez la gamme des plaques de finition Dooxie. Blanc RAL 9003 brillant, 73 x 73 mm, profondeur totale 36 mm, fixation à vis, deux pôles, 6 A, 250 V, thermoplastique sans halogène, marque NF, IP20, IK04, plage d'utilisation de -5 à 35 °C, usage intérieur uniquement, garantie 2 ans. Coque de protection de chantier à charnières fournie.
