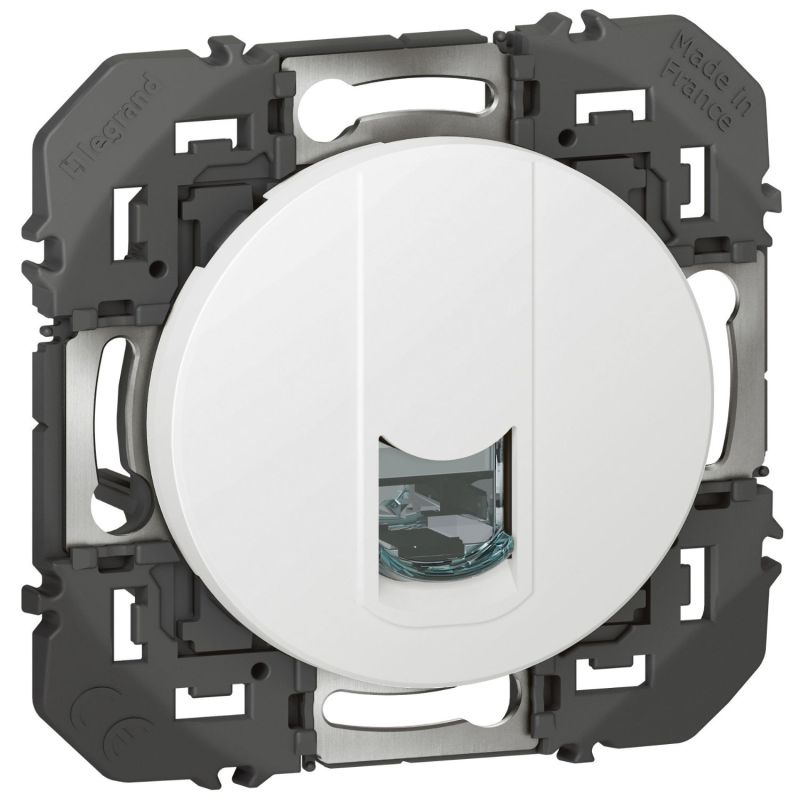

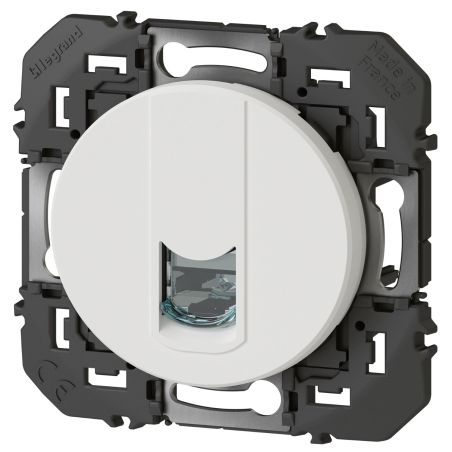

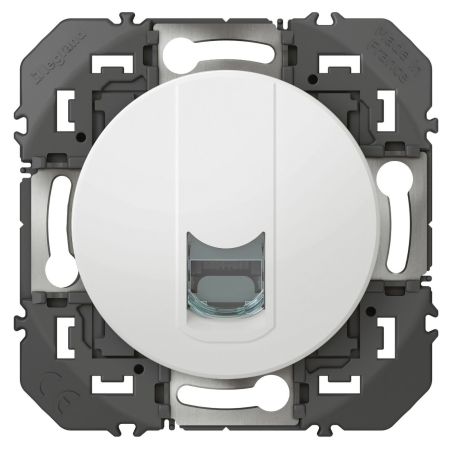

600376 Legrand - Dooxie Prise RJ45 catégorie 6 FTP - Blanc

Quatre prises RJ45 dans la gamme : voici comment choisir

C'est la seule décision réelle à prendre, et elle se règle en regardant deux choses : voulez-vous faire passer la télévision sur ce réseau, et à quel horizon dimensionnez-vous ?

Deux remarques qui vous feront gagner du temps.

La frontière importante n'est pas la catégorie, c'est la fonction TV. Entre la 5e et la 6, l'écart de tarif se compte en centimes et les deux font passer un gigabit. Entre les modèles FTP et les modèles STP, en revanche, il y a une différence de nature : seuls les STP sont annoncés compatibles Grade 2 TV et Grade 3 TV, donc capables de porter la télévision. Si votre projet est de tout distribuer sur un même réseau — informatique, téléphone et télévision —, ce modèle-ci ne le fera pas.

Pour un réseau informatique et téléphonique classique, cette prise est le bon choix. Elle couvre le gigabit, qui reste très largement au-dessus de ce que consomment un ordinateur, un téléviseur connecté, une console ou un point d'accès sans fil.

Catégorie 6 plutôt que 5e : l'écart ne se discute pas

La gamme propose la même prise dans les deux catégories, et la différence de tarif se compte en quelques dizaines de centimes.

Sur le papier, la catégorie 6 dispose d'une bande passante supérieure et d'une meilleure immunité à la diaphonie — la perturbation qu'une paire fait subir à sa voisine. En pratique, les deux catégories font passer un réseau gigabit dans un logement sans difficulté.

Mais à cet écart de tarif, l'arbitrage n'a plus de sens. Une prise murale est l'élément le plus durable d'un réseau : les box, les cordons et les ordinateurs se remplacent tous les trois à sept ans, la prise reste encastrée dans la cloison pendant quinze ou vingt ans. Autant y mettre la meilleure des deux.

Le seul cas où la catégorie 5e se défend vraiment est celui où vous complétez une installation déjà câblée en 5e et souhaitez une chaîne homogène — ou lorsque le câble déjà tiré dans le mur est en 5e, la performance d'une liaison étant celle de son maillon le plus faible.

C'est d'ailleurs le point à retenir : une prise catégorie 6 sur un câble catégorie 5e donne une liaison catégorie 5e. La cohérence de la chaîne — câble, prises aux deux extrémités, cordons — compte plus que la catégorie inscrite sur un seul élément.

L'écrou de verrouillage : ce qui rend cette prise posable par un non-professionnel

C'est l'argument le plus concret de ce mécanisme, et il ne figure jamais en tête des fiches techniques.

Raccorder une prise RJ45 consiste à répartir huit conducteurs fins dans un ordre précis. Sur beaucoup de connecteurs, l'insertion se fait avec un outil d'impact qui enfonce et coupe le fil en un geste — outil qu'il faut acheter, et geste irréversible : une erreur de couleur, et le conducteur est sectionné trop court pour être repris.

Legrand a retenu ici un connecteur « équipé d'un écrou de verrouillage ne nécessitant pas l'utilisation d'un outil spécifique et permettant un re-câblage en cas d'erreur ». Deux conséquences très pratiques :

• Aucun outil à acheter pour une ou deux prises — la dépense dépasse souvent le prix de la prise elle-même.
• L'erreur est rattrapable. On desserre, on replace les conducteurs, on resserre. C'est ce qui change tout pour un premier câblage : on peut se tromper, vérifier, recommencer.

Le mécanisme porte en outre le repérage T568A et T568B avec codes couleurs. Ce sont les deux conventions de correspondance entre les paires et les broches ; aucune n'est meilleure, mais il faut employer la même aux deux extrémités du câble. Les avoir imprimées sur le connecteur évite de chercher un schéma sur un téléphone, une main dans le mur.

FTP, Grade 1 et 2, et les normes citées

Trois mentions techniques qu'il vaut la peine de traduire.

FTP. C'est la désignation d'un câblage dont les paires sont entourées d'un écran général, destiné à limiter les perturbations extérieures. Cette prise est conçue pour ce type de câblage — utile quand le câble réseau chemine près de conducteurs d'énergie, ce qui est fréquent dans une gaine domestique. Notez que si votre projet exige un connecteur lui-même blindé, ce sont les versions STP de la gamme qu'il faut regarder : faites valider ce point avec votre électricien selon le niveau de protection recherché.

Grade 1 et 2. Ce sont les niveaux de performance du réseau de communication d'un logement. Le Grade 1 correspond au socle attendu dans l'habitat — téléphonie et informatique. Le Grade 2 monte en performance sur ces mêmes usages. Ce que cette mention ne comprend pas : les Grades TV, qui autorisent la distribution de la télévision sur le réseau — réservés aux modèles STP de la gamme.

Les normes citées — « ISO 11801, IEC 11801, EN 50173, ANSI 568 et TIA 568 » — sont les référentiels internationaux du câblage structuré. Leur intérêt pour vous est simple : la prise s'inscrit dans un système interopérable, avec les cordons, panneaux de brassage et équipements de n'importe quelle marque.

Ce que la prise accepte, dimensions et pose

Côté câble : monobrins de AWG22 à AWG26 et multibrins AWG26, pour un diamètre extérieur maximal de 9 mm. Le monobrin est ce que l'on tire dans les murs, le multibrin ce dont sont faits les cordons souples. Bornes à contact autodénudant : le conducteur est posé dans son logement sans dénudage préalable.

Côté fiches : le connecteur « accepte les fiches RJ11, RJ12, RJ45 ». Les RJ11 et RJ12, plus étroites, sont celles de la téléphonie et s'engagent dans le même logement — une prise murale RJ45 reçoit donc un ordinateur et un poste téléphonique. C'est pourquoi une prise RJ45 est aujourd'hui préférable à un conjoncteur en T pour toute création.

Dimensions : 73 x 73 mm, profondeur totale 34,69 mm, encastrement 22,59 mm. Mesurez la profondeur disponible du fond de boîte au nu du mur avant de commander.

Pose en encastré dans une boîte ou en saillie sur cadre, fixation à vis, support livré avec rattrapage angulaire de -13° à +11°.

Ce mécanisme est composable : la plaque n'est pas fournie et doit être commandée séparément — voyez la gamme des plaques de finition Dooxie. C'est aussi ce qui permet de l'assembler en multiposte avec une prise de courant ou une seconde prise réseau sous une plaque commune, configuration habituelle d'un poste de travail.

IP20, IK04. Protection contre les corps solides de plus de 12,5 mm, aucune protection contre l'eau, usage intérieur uniquement. Coque de protection de chantier à charnières fournie, qui protège aussi l'intérieur du connecteur de la poussière de plâtre.

Blanc, 73 x 73 mm, 1 connecteur RJ45 8 contacts catégorie 6, Grade 1 et 2, bornes autodénudantes, câbles jusqu'à 9 mm, plage d'utilisation de -5 à 35 °C, garantie 2 ans.
