Grade 1 et 2 : ce que cela couvre, et ce que cela ne couvre pas
C'est la seule chose importante à comprendre avant de choisir entre les modèles de la gamme, et elle n'a rien à voir avec la catégorie du câble.
Le Grade désigne le niveau de performance du réseau de communication d'un logement — pas d'un câble ni d'une prise isolée. Il détermine ce que ce réseau sait acheminer.
- Grade 1 : le socle. Téléphonie et informatique.
- Grade 2 : montée en performance sur ces mêmes usages.
- Grades TV : ajoutent la capacité à distribuer les signaux de télévision sur le réseau.
Cette prise est annoncée « pour application Grade 1 et 2 ». Elle couvre donc parfaitement l'informatique et la téléphonie — c'est-à-dire ce que 90 % des foyers demandent à leur réseau. Elle n'est pas annoncée pour la télévision.
Si vous voulez faire passer la TV sur votre réseau RJ45, il faut regarder les modèles catégorie 6 STP ou catégorie 6A STP, seuls annoncés compatibles Grade 2 TV et Grade 3 TV. C'est une différence de nature, pas de degré.
Comment savoir ce qu'il vous faut ? Posez-vous une seule question : voulez-vous pouvoir supprimer les prises coaxiales du logement et distribuer la télévision par le même réseau que l'informatique ? Si oui, allez au STP. Si votre télévision arrive par un coaxial dédié et que le réseau ne sert qu'à l'informatique et au téléphone — le cas le plus fréquent —, cette prise est le bon choix, et la moins coûteuse.
Catégorie 6 plutôt que 5e : l'écart ne se discute pas
La gamme propose la même prise dans les deux catégories, et la différence de tarif se compte en quelques dizaines de centimes.
Sur le papier, la catégorie 6 dispose d'une bande passante supérieure et d'une meilleure immunité à la diaphonie — la perturbation qu'une paire fait subir à sa voisine. En pratique, les deux font passer un gigabit dans un logement sans difficulté. Mais à cet écart de tarif, l'arbitrage n'a plus de sens : la prise est l'élément le plus durable du réseau, autant y mettre la meilleure des deux.
Le seul cas où la catégorie 5e se défend vraiment est celui où vous complétez une installation déjà câblée en 5e, ou lorsque le câble déjà tiré dans le mur est en 5e — la performance d'une liaison étant celle de son maillon le plus faible.
Ce que « FTP » désigne, et jusqu'où cela va
Une précision utile, parce que le vocabulaire du blindage est le plus confus de la fiche technique réseau.
FTP désigne un câblage dont les paires sont entourées d'un écran général — une feuille conductrice qui capte les perturbations extérieures et les évacue à la masse. Cette prise est conçue pour ce type de câblage, et c'est utile : dans un logement, le câble réseau chemine presque toujours à proximité de conducteurs d'énergie, parfois sur plusieurs mètres parallèles.
Jusqu'où cela va-t-il ? Si votre projet exige un connecteur lui-même blindé — installation particulièrement exposée, environnement électriquement chargé, exigence de continuité d'écran de bout en bout —, ce sont les versions STP de la gamme qu'il faut regarder. Faites valider ce point avec votre électricien selon le niveau de protection recherché et le type de câble que vous allez tirer.
Le principe à retenir dans tous les cas : la protection d'une liaison vaut celle de sa chaîne complète — câble, prises aux deux extrémités, cordons, panneau de brassage. Un élément écranté au milieu d'une chaîne qui ne l'est pas n'apporte rien.
L'aluminium, et la vérification à ne pas sauter
Les plaques Dooxie existent en huit finitions ; les mécanismes n'en comptent que trois — blanc, aluminium et noir. Le mécanisme étant composable, il s'assemble avec ses voisins sous une plaque commune.
Et c'est précisément là que la vérification s'impose. Une prise réseau ne vient presque jamais seule : elle voisine une seconde prise réseau, une ou deux prises de courant, parfois une prise TV — sur un poste de travail comme sur un mur de téléviseur. Vous alignerez donc trois ou quatre façades de fonctions différentes, donc de fabrications différentes. Or l'aspect de l'aluminium varie légèrement d'une fonction à l'autre dans la gamme.
Sur un appareil isolé, un écart passe inaperçu. Sur quatre façades côte à côte, à hauteur de regard, il se lit immédiatement — et il n'y a rien à faire une fois la plaque vissée. Présentez tous les mécanismes du poste ensemble avant de les fixer, à la lumière de la pièce, et commandez-les en une seule fois.
Voyez la gamme des plaques de finition Dooxie pour la plaque multiposte correspondante.
Pose, raccordement et dimensions
Le connecteur est « équipé d'un écrou de verrouillage ne nécessitant pas l'utilisation d'un outil spécifique et permettant un re-câblage en cas d'erreur ». Deux conséquences : aucun outil d'impact à acheter — la dépense dépasse souvent le prix de la prise — et surtout l'erreur est rattrapable : on desserre, on replace les conducteurs, on resserre.
Le mécanisme porte le repérage T568A et T568B avec codes couleurs ; employez la même convention aux deux extrémités du câble. Il accepte les monobrins de AWG22 à AWG26 et les multibrins AWG26 jusqu'à 9 mm de diamètre, sur des bornes à contact autodénudant, et reçoit les fiches RJ11, RJ12 et RJ45 — donc l'informatique comme la téléphonie.
Dimensions : 73 x 73 mm, profondeur totale 34,69 mm, encastrement 22,59 mm. Pose en encastré ou en saillie sur cadre, fixation à vis, support livré avec rattrapage angulaire de -13° à +11°.
IP20, IK04. Protection contre les corps solides de plus de 12,5 mm, aucune protection contre l'eau, usage intérieur uniquement. Coque de protection de chantier à charnières fournie — utile sur une finition mate, qui marque plus qu'un blanc brillant, et qui protège aussi l'intérieur du connecteur de la poussière de plâtre.

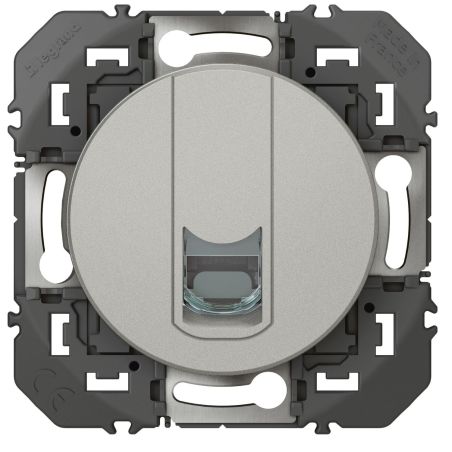

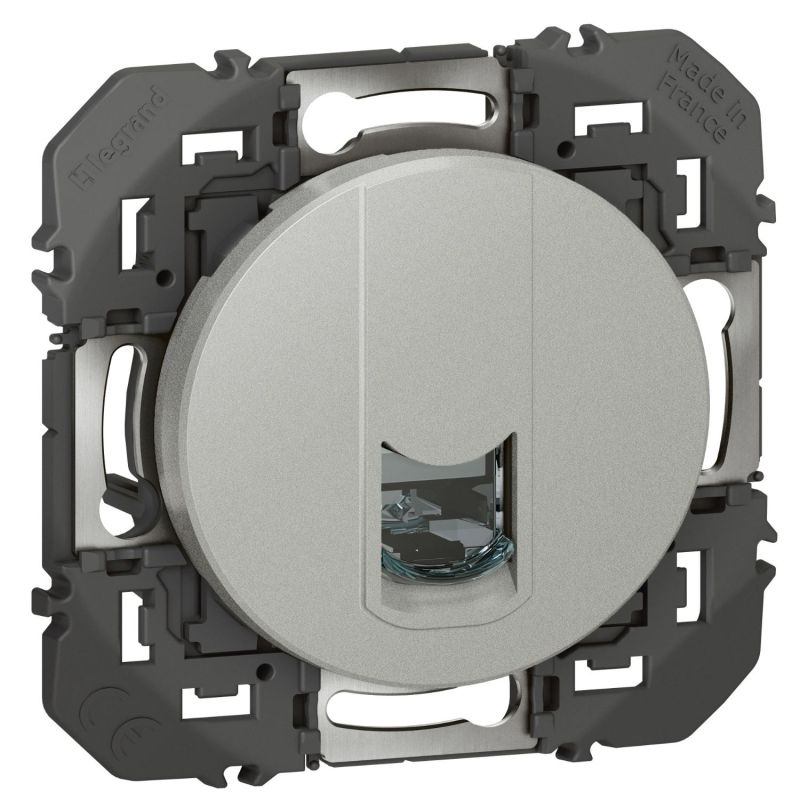

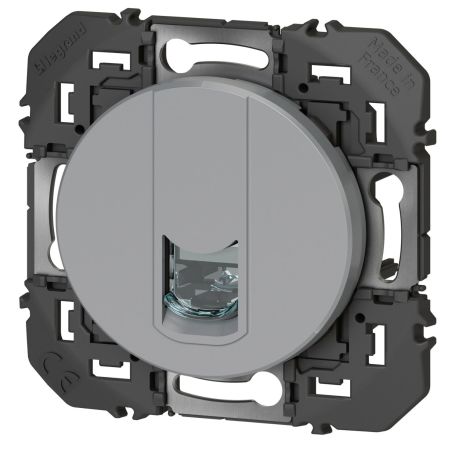

Aluminium, 73 x 73 mm, 1 connecteur RJ45 8 contacts catégorie 6, Grade 1 et 2, câbles jusqu'à 9 mm, plage d'utilisation de -5 à 35 °C, garantie 2 ans.
