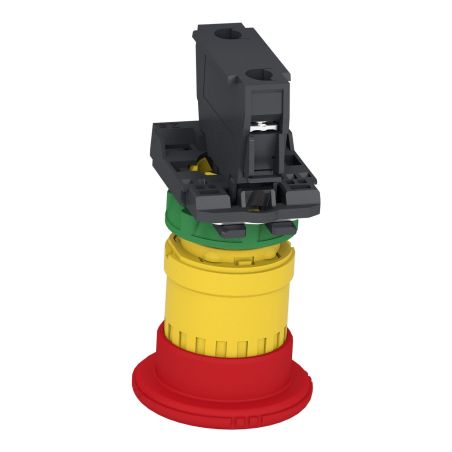

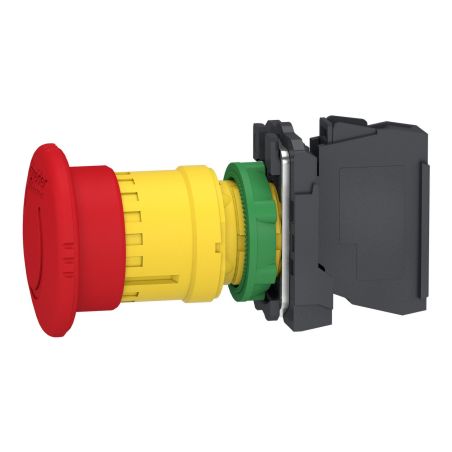

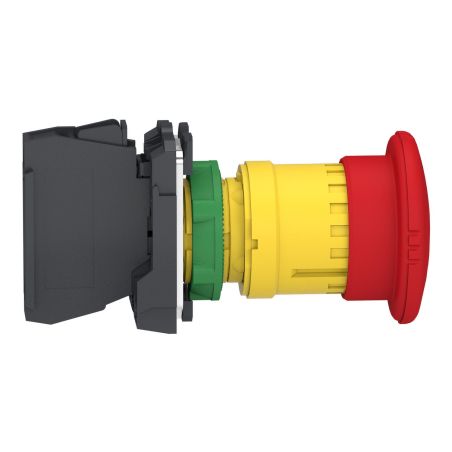

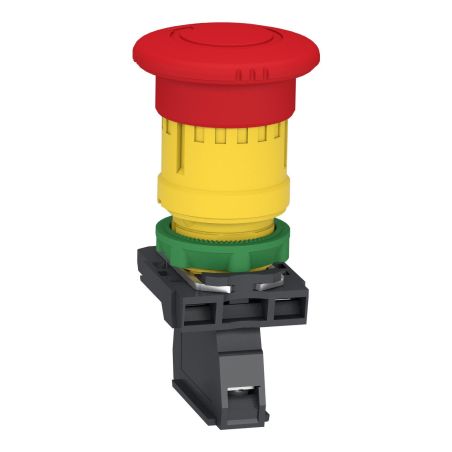

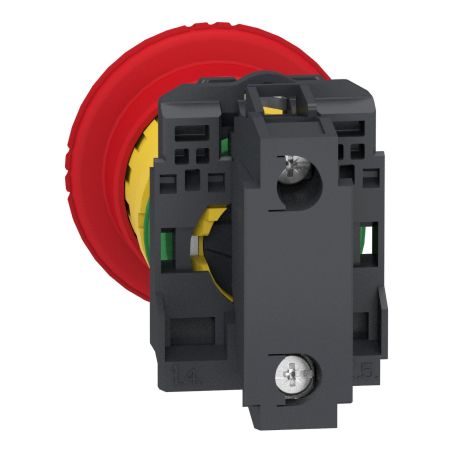

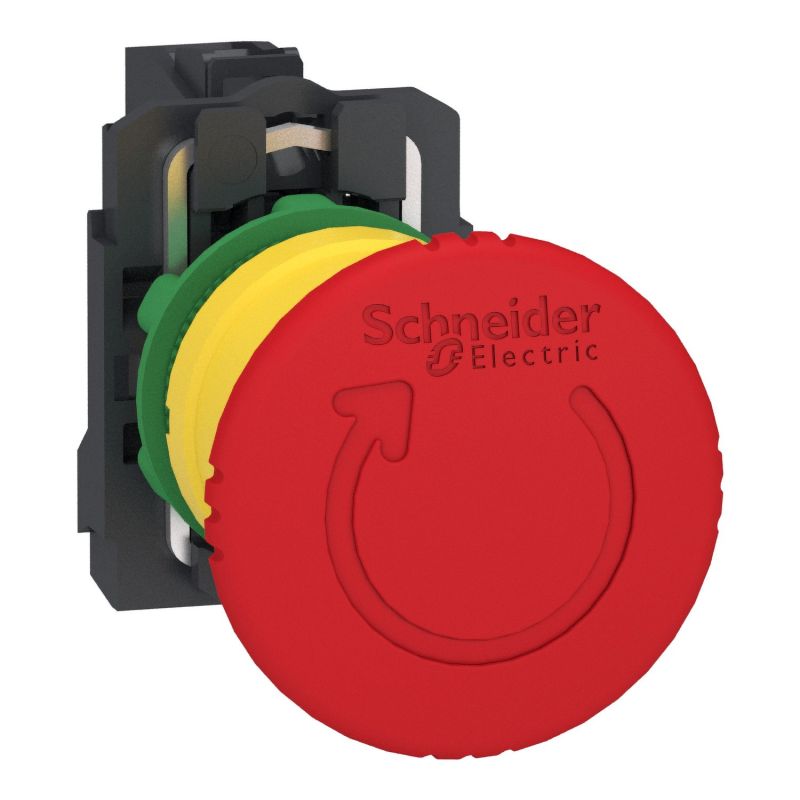

XB5AS8446 Schneider - Harmony XB5 - Bouton arrêt urgence - Ø40 - pousser tourner - 1NF - avec surveillance

* Image(s) non contractuelle(s)

Livraison sous 5 à 10 jours

XB5AS8446 Schneider - Harmony XB5 - Bouton arrêt urgence - Ø40 - pousser tourner - 1NF - avec surveillance

20,95 € HT

Réf. fabricant : XB5AS8446 EAN-13 : 3606482035010 Réf. AE : SCHXB5AS8446

Coup de poing XB5AS8446 : rotation au réarmement, contact NF auto-surveillé

Le XB5AS8446 combine deux exigences fréquentes des plans de prévention : un réarmement qui ne peut pas se produire par inadvertance, obtenu par rotation de la tête, et un contact capable de signaler sa propre défaillance mécanique.

Cette auto-surveillance détecte un mauvais accrochage entre la tête champignon et le bloc de contact. Le reste suit le standard : Ø40 mm rouge, 1NF à ouverture positive, vis-étrier, perçage Ø22 mm, IP66, conformité EN ISO 13850.

Les points de vigilance couverts

Auto-surveillance du contact : le désaccouplement tête/bloc ne passe pas inaperçu.
Réarmement par rotation : impossible de relâcher l'arrêt d'un simple choc.
1NF à ouverture positive : la coupure ne dépend pas du bon vouloir du contact.
Conformité EN ISO 13850 : fonction d'arrêt d'urgence normalisée.
Tête rouge Ø40 : identification immédiate sur la façade.
Harmony XB5 : montage sur découpe standard Ø22 mm.

Questions et réponses

livraison gratuite

Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros

Type de produit :: Arrêt d'urgence
Type de contact :: 1NF
Gamme :: Harmony
Famille :: XB5
Composition du mécanisme :: Appareillage complet
Trou de perçage :: 22mm
Indice de protection IP :: IP66
Matière :: Plastique
Garantie :: 18 mois
Type de commande :: Déclenchement et accrochage mécanique
PriceObservatory :: 0
Date disponibilité :: 2026-09-26T00:00+0100
Actif AMA-LER-CDI :: 0
Actif Manomano :: 0
Actif Ebay :: 0
Actif Castorama :: 0
Normes :: CEI 60947-1, CEI 60947-5-1, CEI 60947-5-4, CEI 60947-5-5, CEI 60204-1, CEI 60364-5-53, ISO 13850
Durée de vie mécanique :: 300 000 cycles
Matière embase de fixation :: Plastique

Total

20.95 € HT

25.14 € TTC

Créez votre compte PRO et profitez d’avantages exclusifs

Demander un devis pour de plus grandes quantités

Description du XB5AS8446

Bouton coup de poing rouge Ø40 mm à tête champignon issu de la gamme Schneider Harmony XB5, le XB5AS8446 est prévu pour l'arrêt immédiat des machines et lignes de production. Fonction conforme à l'EN ISO 13850.

Cas d'installation

Machines-outils, convoyeurs et lignes de production
Pupitres de conduite et portes d'armoire
Postes nécessitant un arrêt accessible depuis plusieurs points

Intégration dans la chaîne de sécurité

Pour couper l'alimentation, le contact NF est câblé sur une bobine MX de déclenchement ou un relais de sécurité. Empêchez toute remise en marche non autorisée avec un kit de condamnation ZBZ3605.

Le technique en détail

Commande et contacts

Type : coup de poing Ø40 mm rouge, pousser-tourner
Réarmement : par rotation (tourner)
Contacts : 1NF à ouverture positive
Raccordement : vis-étrier
Montage : découpe Ø22 mm
Contacts à auto-surveillance (détection d'un mauvais accrochage tête/bloc)

Conditions d'usage

Étanchéité : IP66, IP67, IP69 et IP69K
Température : -40 à +70 °C
Fonction d'arrêt d'urgence conforme EN ISO 13850

Références voisines

Variantes proches : le XB4BT842 (pousser-tirer, 1NO), le XB4BS8445 (pousser-tourner, 1NO+1NF), ou l'équivalent XB5AS8442 Harmony XB5.

Ce qui justifie ce modèle

La sécurité d'un arrêt d'urgence tient autant à sa capacité à signaler ses propres défauts qu'à couper le circuit. Voir nos boutons d'arrêt d'urgence Schneider et coups de poing.
