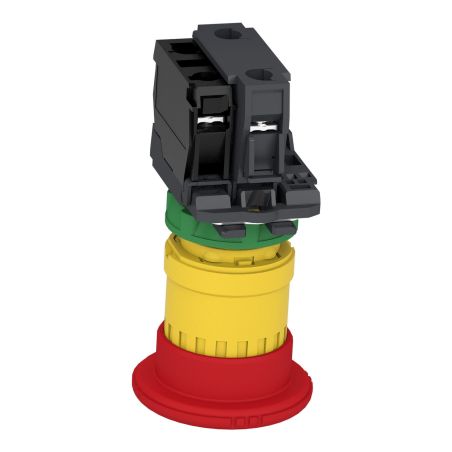

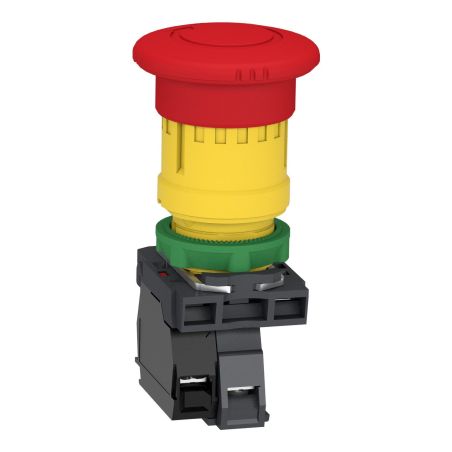

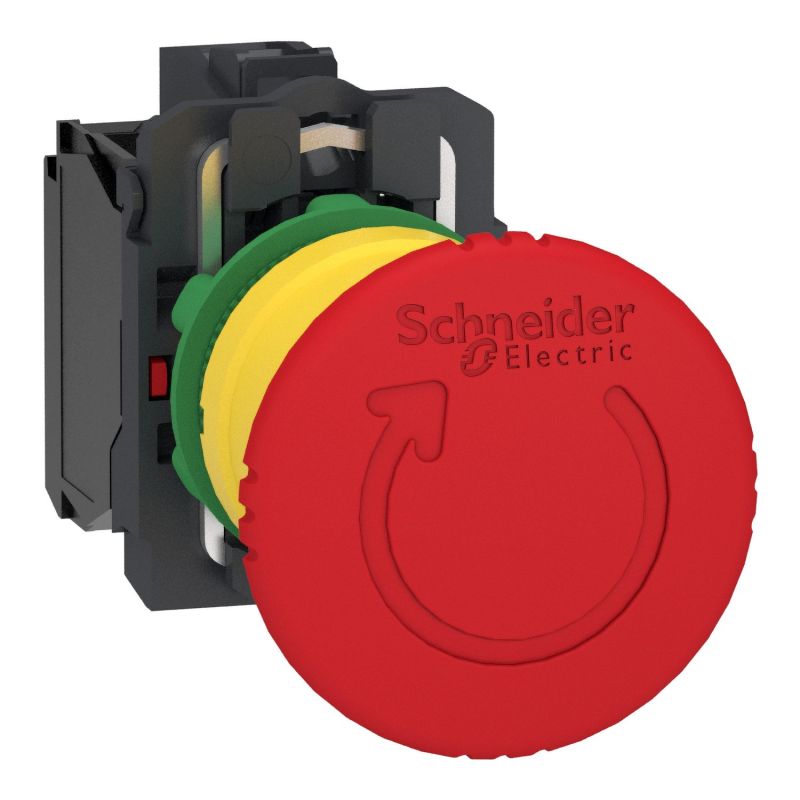

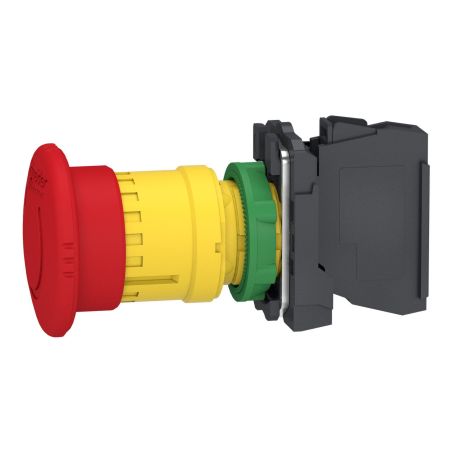

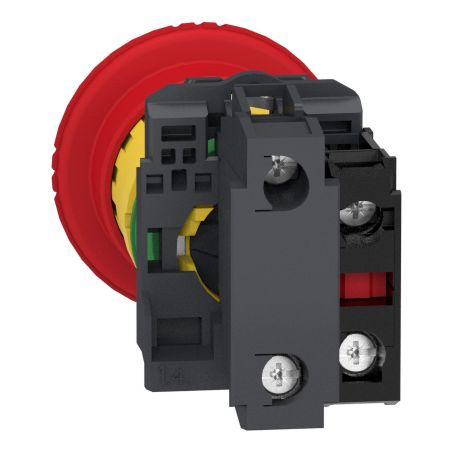

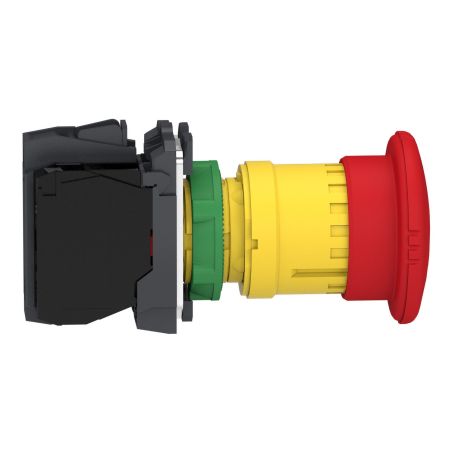

XB5AS84462 Schneider - Harmony XB5 - Bouton arrêt urgence - Ø40 - pousser tourner - 1NF+1NF - avec surveillance

* Image(s) non contractuelle(s)

Livraison sous 5 à 10 jours

XB5AS84462 Schneider - Harmony XB5 - Bouton arrêt urgence - Ø40 - pousser tourner - 1NF+1NF - avec surveillance

16,95 € HT

Réf. fabricant : XB5AS84462 EAN-13 : 3606481068750 Réf. AE : SCHXB5AS84462

XB5AS84462 : arrêt d'urgence XB5 à double contact NF auto-surveillé

Quand l'analyse de risque impose deux canaux de coupure, ce coup de poing les intègre nativement. Ses deux contacts NF à ouverture positive alimentent deux circuits de sécurité distincts, et leur auto-surveillance détecte un défaut d'accrochage entre la tête et le bloc.

Tête champignon rouge Ø40 mm, déverrouillage par rotation, raccordement vis-étrier, montage Ø22 mm, étanchéité IP66 et conformité EN ISO 13850.

Les caractéristiques du XB5AS84462

1NF+1NF : redondance de coupure sans bloc supplémentaire.
Contacts auto-surveillés : un mauvais accrochage tête/bloc est détecté.
Ouverture positive : coupure mécaniquement imposée.
Réarmement par rotation : manœuvre intentionnelle exigée.
EN ISO 13850 : conformité de la fonction d'arrêt d'urgence.
Montage Ø22, IP66 : pose standard, tenue en milieu sévère.

Questions et réponses

livraison gratuite

Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros

Type de produit :: Arrêt d'urgence
Type de contact :: 1NF+1NF
Gamme :: Harmony
Famille :: XB5
Composition du mécanisme :: Appareillage complet
Trou de perçage :: 22mm
Indice de protection IP :: IP66
Matière :: Plastique
Garantie :: 18 mois
Type de commande :: Déclenchement et accrochage mécanique
PriceObservatory :: 0
Date disponibilité :: 2026-09-26T00:00+0100
Actif AMA-LER-CDI :: 0
Actif Manomano :: 0
Actif Ebay :: 0
Actif Castorama :: 0
Normes :: CEI 60947-1, CEI 60947-5-1, CEI 60947-5-4, CEI 60947-5-5, CEI 60204-1, CEI 60364-5-53, ISO 13850
Durée de vie mécanique :: 300 000 cycles
Matière embase de fixation :: Plastique

Total

16.95 € HT

20.34 € TTC

Créez votre compte PRO et profitez d’avantages exclusifs

Demander un devis pour de plus grandes quantités

Identité du XB5AS84462

Le XB5AS84462 appartient à la gamme Schneider Harmony XB5. Ce coup de poing rouge Ø40 mm à tête champignon assure l'arrêt immédiat et sécurisé des machines, en conformité avec l'EN ISO 13850.

Domaines d'emploi

Machines-outils, convoyeurs et lignes de production
Pupitres de conduite et portes d'armoire
Postes nécessitant un arrêt accessible depuis plusieurs points

Intégration dans la chaîne de sécurité

Pour couper l'alimentation, le contact NF est câblé sur une bobine MX de déclenchement ou un relais de sécurité. Empêchez toute remise en marche non autorisée avec un kit de condamnation ZBZ3605.

Fiche technique

Structure de commande

Type : coup de poing Ø40 mm rouge, pousser-tourner
Réarmement : par rotation (tourner)
Contacts : 1NF+1NF à ouverture positive
Raccordement : vis-étrier
Montage : découpe Ø22 mm
Contacts à auto-surveillance (détection d'un mauvais accrochage tête/bloc)

Tenue en service

Étanchéité : IP66, IP67, IP69 et IP69K
Température : -40 à +70 °C
Fonction d'arrêt d'urgence conforme EN ISO 13850

Autres configurations

Variantes proches : le XB4BT842 (pousser-tirer, 1NO), le XB4BS8445 (pousser-tourner, 1NO+1NF), ou l'équivalent XB5AS8442 Harmony XB5.

En pratique

Deux voies de coupure et une surveillance du montage : c'est la configuration la plus complète de la famille pousser-tourner. Consultez nos boutons d'arrêt d'urgence Schneider et coups de poing.
