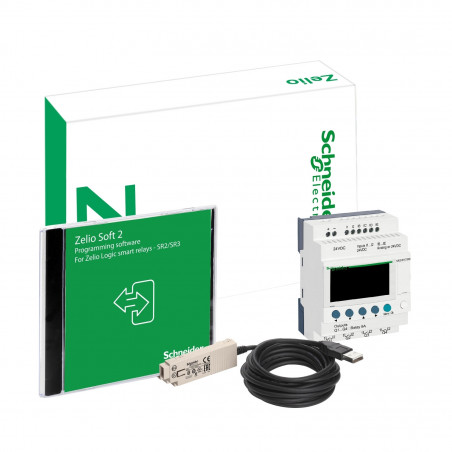

SR3PACKBD Schneider - Automate Zelio Logic - relais intelligent pack découverte - 10 E/S extensibles - 24Vcc
Relais Zelio Modulaire 10 entrées sorties avec possibilité d'extensions - Alimentation 24Vcc
Le relais intelligent SR3PACKBD de Schneider Electric est un contrôleur logique programmable simple à mettre en œuvre. Il se programme facilement grâce au logiciel Zelio Soft 2 et son interface intuitive.
Ce pack comprend le kit de raccordement avec le câble SR2USB01 et le logiciel de programmation pour automate Zelio. Il contient également la référence d'automate Schneider SR3B101BD.
Facile à installer, ce Relais Zelio Logic se monte sur un rail DIN symétrique standard. Toutes les entrées sorties du PLC sont équipées d'un bornier à vis.
La référence Zelio SR3PACKBD est un modèle Modulaire cela signifie qu'il peut recevoir des module d'extension d'entrées sorties supplémentaires TOR, analogique ou modules de communication.
Cet automate Zelio est équipé d'une horloge et d'un écran d'affichage digital.
- Tension d'alimentation: 24Vcc
- Entrées sorties totales: 10
- Entrées TOR: 6
- dont entrées analogiques 0-10V: 4
- Sorties à relais: 4
- Sorties à transistor: 0
- Écran d'affichage rétro-éclairé: Oui
- Horloge: Oui
Caractéristiques principales de l'Automate Zelio Schneider de référence SR3PACKBD :
- Gamme : Zelio Logic
- Type de produit ou équipement : Packs découverte modulaires
- nombre entrées TOR : 6 se conformer à EN/CEI 61131-2 type 1
- nombre de sorties : 4 relais
- Complémentaires Composition du kit : CD-ROM du logiciel de programmation Zelio Soft 2Câble PC SR2USB01 pour connexion au PCSR3B101BD
- nombre d'entrées/sorties : 10
- affichage local : Avec
- nombre de lignes de schéma de contrôle : 120 avec Ladder programmation0?200 avec FBD programmation
- temps de cycle : 6?90 ms
- temps de sauvegarde : 10 ans à 25 °C
- dérive de l'horloge : 12 min/an à 0?55 °C6 s/mois à 25 °C
- vérifications : Mémoire du programme à chaque mise sous tension
- [Us] tension d'alimentation : 24 V
- Limites de la tension d'alimentation : 19,2?30 V
- maximum supply current : 100 mA (avec extensions)100 mA (sans extension)
- puissance dissipée en W : 3 W sans extension8 W avec extensions
- protection inversion de polarité : Avec
- Type d'entrée numérique : Résistif
- tension entrées numériques : 24 V DC
- courant d'entrée TOR : 4 mA
- fréquence de comptage : 1 kHz pour entrée TOR
- tension état 1 garanti : >= 15 V pour circuit d'entrée numérique I1 à IA et IH à IR>= 15 V pour IB à IG utilisés comme circuit d'entrée numérique
- tension état 0 garanti : <= 5 V pour circuit d'entrée numérique I1 à IA et IH à IR<= 5 V pour IB à IG utilisés comme circuit d'entrée numérique<= 5 V
- état actuel 1 garanti : >= 1,2 mA (IB à IG utilisés comme circuit d'entrée numérique)>= 2,2 mA (circuit d'entrée numérique I1 à IA et IH à IR)
- état actuel 0 garanti : <= 0,5 mA (IB à IG utilisés comme circuit d'entrée numérique)<= 0,75 mA (circuit d'entrée numérique I1 à IA et IH à IR)
- compatibilité de l'entrée numérique : Détecteurs de proximité PNP à 3 fils pour entrée TOR
- Nombre d'entrées analogiques : 4
- Type d'entrée analogique : Mode commun
- Plage d'entrée analogique : 0...24 V0...10 V
- tension maximale admissible : 30 V pour circuit d'entrée analogique
- Résolution d'entrée analogique : 8 bits
- valeur du bit de poids faible : 39 mV pour circuit d'entrée analogique
- temps de conversion : Temps de cycle de relais intelligent pour circuit d'entrée analogique
- erreur de conversion : +/- 5 % à 25 °C pour circuit d'entrée analogique+/- 6,2 % à 55 °C pour circuit d'entrée analogique
- précision de répétition : +/- 2 % à 55 °C pour circuit d'entrée analogique
- portée de fonctionnement : 10 m entre des postes, avec un câble blindé (capteur non isolé) pour circuit d'entrée analogique
- impédance d'entrée : 12 kOhm pour IB à IG utilisés comme circuit d'entrée analogique12 kOhm pour IB à IG utilisés comme circuit d'entrée numérique7,4 kOhm pour circuit d'entrée numérique I1 à IA et IH à IR
- limites de la tension de sortie : 24...250 V CA (sortie relais)5...30 V CC (sortie relais)
- description des contacts : "F" pour sortie relais
- courant thermique de sortie : 8 A pour les 4 sorties pour sortie relais
- durée de vie électrique : AC-12: 500000 cycle à 230 V, 1,5 A pour sortie relais se conformer à EN/IEC 60947-5-1AC-15: 500000 cycle à 230 V, 0,9 A pour sortie relais se conformer à EN/IEC 60947-5-1DC-12: 500000 cycle à 24 V, 1,5 A pour sortie relais se conformer à EN/IEC 60947-5-1DC-13: 500000 cycle à 24 V, 0,6 A pour sortie relais se conformer à EN/IEC 60947-5-1
- pouvoir de commutation en mA : >= 10 mA à 12 V (sortie relais)
- taux de disponibilité en Hz : 0,1 Hz (au courant nominal) pour sortie relais10 Hz (à vide) pour sortie relais
- durée de vie mécanique : 10000000 cycle pour sortie relais
- [Uimp] tension assignée de tenue aux chocs : 4 kV se conformer à EN/CEI 60947-1 et EN/CEI 60664-1
- horloge : Avec
- temps de réponse : 10 ms (de phase 0 à phase 1) pour sortie relais5 ms (de phase 1 à phase 0) pour sortie relais
- mode de raccordement : Bornes à vis, 1 x 0,2 à 1 x 2,5 mm² (AWG 25 à AWG 14) semi-solideBornes à vis, 1 x 0,2 à 1 x 2,5 mm² (AWG 25 à AWG 14) rigideBornes à vis, 1 x 0,25 à 1 x 2,5 mm² (AWG 24?AWG 14) souple avec emboutBornes à vis, 2 x 0,2 à 2 x 1,5 mm² (AWG 24 à AWG 16) rigideBornes à vis, 2 x 0,25 à 2 x 0,75 mm² (AWG 24 à AWG 18) souple avec embout
- Couple de serrage : 0,5 N.m
- Catégorie de surtension : III se conformer à EN/IEC 60664-1
- Poids du produit : 0,7 kg
- Type de produit :
- Automate Zelio
- Gamme :
- Zelio Logic
- Famille :
- Modulaire
- Tension d'alimentation :
- 24Vcc
- Horloge :
- Avec
- Nombre d'entrées / sorties :
- 10 E/S
- Nombre d'entrées TOR :
- 6
- Nombre d'entrées analogiques 0-10V :
- 4
- Nombre de sorties à relais :
- 4
- Nombre de sorties à transistor :
- 0
- Écran en façade :
- Avec
