Brancher un disjoncteur peut sembler un peu “chantier du siècle”… mais avec les bons repères, c’est en réalité très accessible. Dans ce guide, nos experts vous montrent comment brancher un disjoncteur correctement, en toute sécurité et dans le respect de la norme NF C 15-100 (oui, celle qu’on aime bien… même quand elle nous complique la vie).
On avance pas à pas, avec des explications simples, des points de contrôle, et les erreurs à éviter, histoire de ne pas se retrouver avec un tableau qui “clac” au mauvais moment. Et comme sur le chantier, un bon collègue fait la différence : WATTY sera là tout au long de l’article pour glisser ses conseils pratiques et vous aider à faire les choses proprement, du premier serrage au dernier test.
À quoi sert un disjoncteur électrique ?
Avant de sortir le tournevis, un petit point essentiel : à quoi sert vraiment un disjoncteur ? Spoiler : il ne sert pas qu’à faire sauter le courant quand tout le monde regarde la télé.
Le disjoncteur est un organe de protection indispensable dans une installation électrique. Il surveille en permanence le courant qui circule dans vos circuits et coupe automatiquement l’alimentation en cas de problème. Son rôle principal se décline en deux missions très concrètes.
Protection des personnes
Le disjoncteur contribue à la sécurité des occupants en évitant les situations dangereuses, comme les échauffements anormaux ou les risques d’électrisation liés à une surcharge ou à un court-circuit. En clair : s’il détecte un souci, il coupe avant que ça ne devienne dangereux.
WATTY vous conseille
Un disjoncteur bien choisi et bien branché, c’est un peu comme un bon réflexe de sécurité : on espère ne jamais en avoir besoin, mais on est bien content qu’il soit là quand ça arrive.
Protection des circuits électriques
Le disjoncteur protège également vos câbles et vos équipements. En cas de surcharge (trop d’appareils branchés sur un même circuit) ou de court-circuit, il interrompt immédiatement le courant pour éviter la surchauffe des conducteurs, les dégâts matériels… et les odeurs de plastique fondu peu agréables.
Chaque circuit (prises, éclairage, chauffage, électroménager…) dispose ainsi de son disjoncteur adapté à son usage, avec un calibre précis.
Disjoncteur et interrupteur différentiel : quelle différence ?
On les confond souvent, mais ils n’ont pas exactement le même rôle. Le disjoncteur protège principalement les circuits et les équipements contre les surintensités et les courts-circuits.
L’interrupteur différentiel, lui, surveille les fuites de courant et protège avant tout les personnes en coupant l’alimentation en cas de défaut d’isolement. Les deux sont donc complémentaires et travaillent en équipe dans le tableau électrique (un peu comme WATTY et son multimètre).
Les règles de sécurité avant de brancher un disjoncteur
On ne le dira jamais assez : l’électricité ne pardonne pas l’à-peu-près. Avant de brancher un disjoncteur, quelques règles de sécurité simples mais essentielles permettent de travailler sereinement et d’éviter les mauvaises surprises.
Couper l’alimentation générale
Première étape, et la plus importante : couper le disjoncteur de branchement. Toute intervention sur le tableau électrique doit se faire hors tension.
Même si “ça devrait être bon”, même si “juste un fil à serrer” : on coupe. C’est non négociable.
Préparer l’outillage nécessaire
Travailler avec les bons outils, c’est travailler plus proprement et plus sûrement. Avant de commencer, assurez-vous d’avoir :
- Un tournevis isolé (norme 1000 V)
- Un VAT ou un multimètre fiable
- Une pince à dénuder adaptée à la section des câbles
- Un éclairage suffisant pour voir clair dans le tableau
Que dit la norme NF C 15-100 ?
Quand on parle de branchement électrique, impossible de passer à côté de la norme NF C 15-100. C’est elle qui encadre les règles d’installation dans les logements et garantit un niveau de sécurité fiable et durable. Bonne nouvelle : pas besoin de la connaître par cœur pour bien faire, mais certains points sont incontournables.
Emplacement du disjoncteur dans le tableau électrique
La norme NF C 15-100 impose une organisation logique du tableau électrique. Les disjoncteurs divisionnaires sont installés en aval d’un interrupteur différentiel, chacun protégeant un circuit bien identifié.
Le tableau doit rester accessible, lisible et correctement repéré. L’idée est simple : pouvoir identifier rapidement quel disjoncteur correspond à quel circuit, sans jouer à “devine lequel”.
Conseil de WATTY
Un tableau bien rangé, c’est comme un chantier propre : on gagne du temps et on évite les erreurs.
Sens de branchement du disjoncteur
En règle générale, la norme recommande un branchement par le haut (alimentation en partie supérieure du disjoncteur, départ du circuit en partie inférieure).
Même si certains disjoncteurs acceptent une alimentation par le bas, respecter ce sens facilite la maintenance, la lecture du tableau et la conformité globale de l’installation.

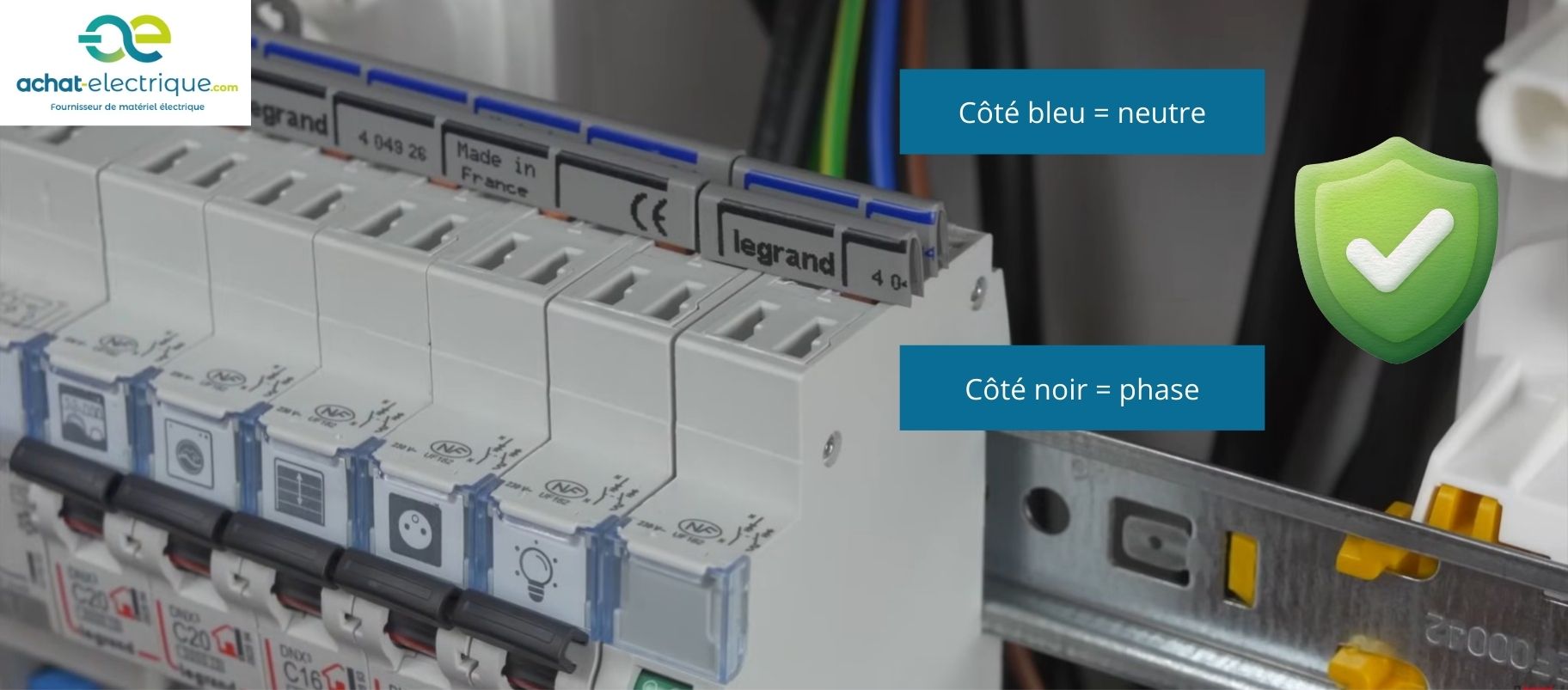

Repérage de la phase et du neutre
La NF C 15-100 impose un repérage clair des conducteurs. En installation récente :
- Phase : fil rouge, noir ou marron
- Neutre : fil bleu
- Terre : fil vert/jaune
Lors du branchement d’un disjoncteur, la phase et le neutre doivent être correctement positionnés sur les bornes prévues par le fabricant. En cas de doute, on ne se fie jamais uniquement aux couleurs : on vérifie.
Les obligations légales à respecter
Toute installation électrique doit être conforme à la norme NF C 15-100, notamment en cas de construction neuve, de rénovation ou de mise en sécurité.
Une installation non conforme peut entraîner :
- Des risques pour les personnes
- Des dysfonctionnements électriques
- Un refus de conformité lors d’un contrôle
- Des complications en cas de sinistre
WATTY conclut
Respecter la norme, ce n’est pas “faire compliqué”, c’est simplement faire durable, sûr et professionnel.
Comment brancher un disjoncteur étape par étape
On entre maintenant dans le cœur du sujet : le branchement du disjoncteur. Ici, pas de raccourci ni de bricolage approximatif. On avance étape par étape, dans le bon ordre, pour un résultat propre, sécurisé et conforme aux règles de l’art.
WATTY vous accompagne : si vous suivez ces étapes dans l’ordre, tout se passera bien. Si vous en sautez une… disons que WATTY lèvera un sourcil.
Étape 1 : identifier précisément la phase et le neutre
Avant de brancher quoi que ce soit, il est indispensable d’identifier avec certitude la phase et le neutre. Cette étape conditionne tout le reste du branchement. Une erreur ici peut rendre l’installation non conforme, voire dangereuse.

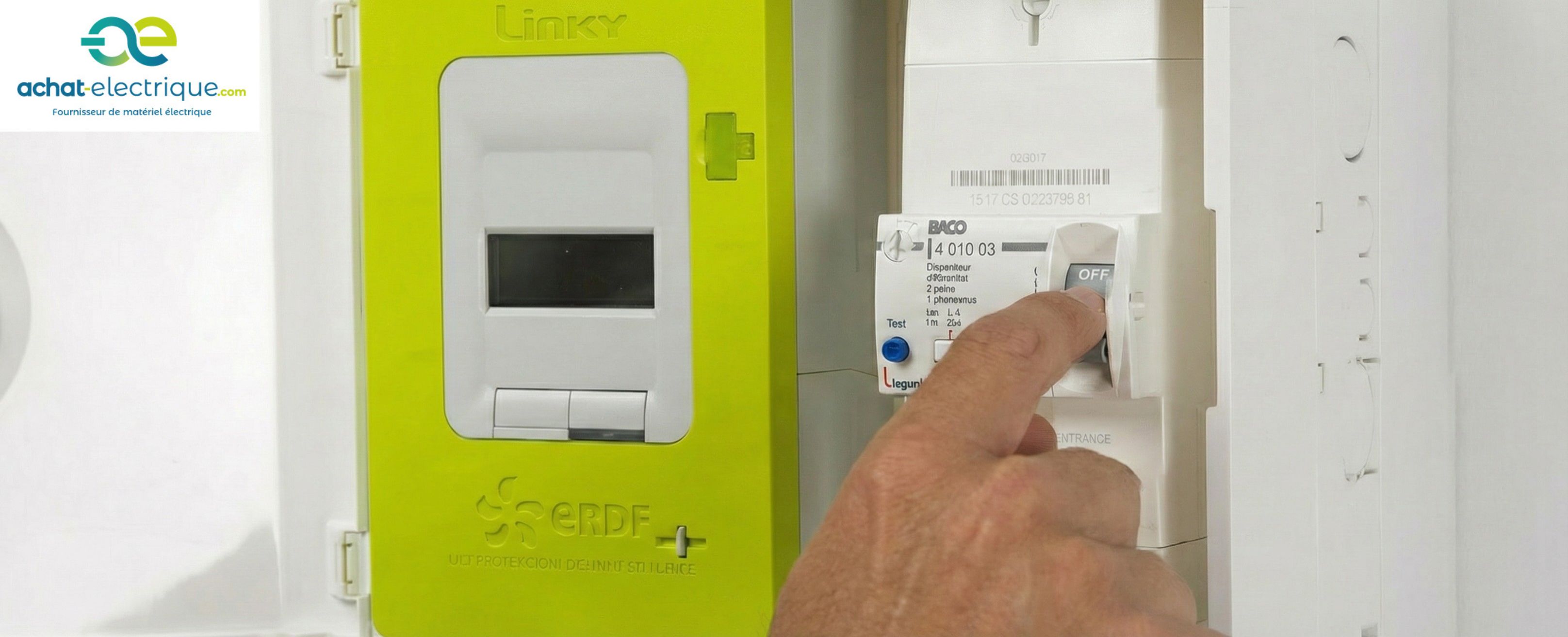

1. Coupez le courant au disjoncteur général
Placez le disjoncteur de branchement (disjoncteur général) sur la position OFF. Vérifiez visuellement que le tableau n’est plus alimenté.
Important : ne vous fiez jamais uniquement à la position du disjoncteur. La coupure doit toujours être confirmée par une mesure.
2. Vérifiez l’absence de tension avec un appareil adapté
Utilisez un Vérificateur d’Absence de Tension (VAT) ou un multimètre réglé sur la mesure de tension alternative (AC).
- Testez l’appareil sur une prise sous tension pour vérifier qu’il fonctionne
- Contrôlez ensuite chaque conducteur dans le tableau
- Assurez-vous qu’aucune tension n’est détectée
Cette double vérification est indispensable avant toute manipulation.

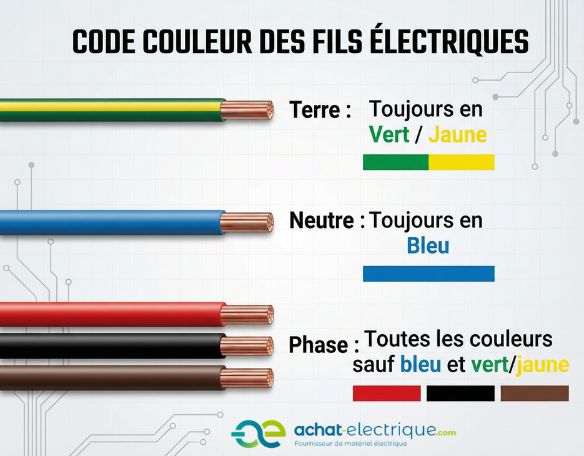

3. Identifiez les conducteurs selon les couleurs normalisées
Dans une installation conforme à la norme NF C 15-100, les couleurs sont les suivantes :
- Phase : rouge, marron ou noir
- Neutre : bleu
- Terre : vert/jaune (ne passe pas par le disjoncteur)
Repérez clairement les fils phase et neutre qui alimenteront le disjoncteur, aussi bien en amont (alimentation) qu’en aval (départ du circuit).
4. Cas d’un logement ancien : ne jamais se fier aux couleurs
Si les couleurs ne sont pas normalisées ou si vous avez un doute, utilisez impérativement un appareil de mesure pour identifier la phase.
Le conducteur qui présente une tension par rapport à la terre est la phase. Le neutre ne présente pas de tension mesurable dans ces conditions.
Conseil WATTY : quand les fils racontent n’importe quoi, on écoute les chiffres. Le multimètre a toujours raison.

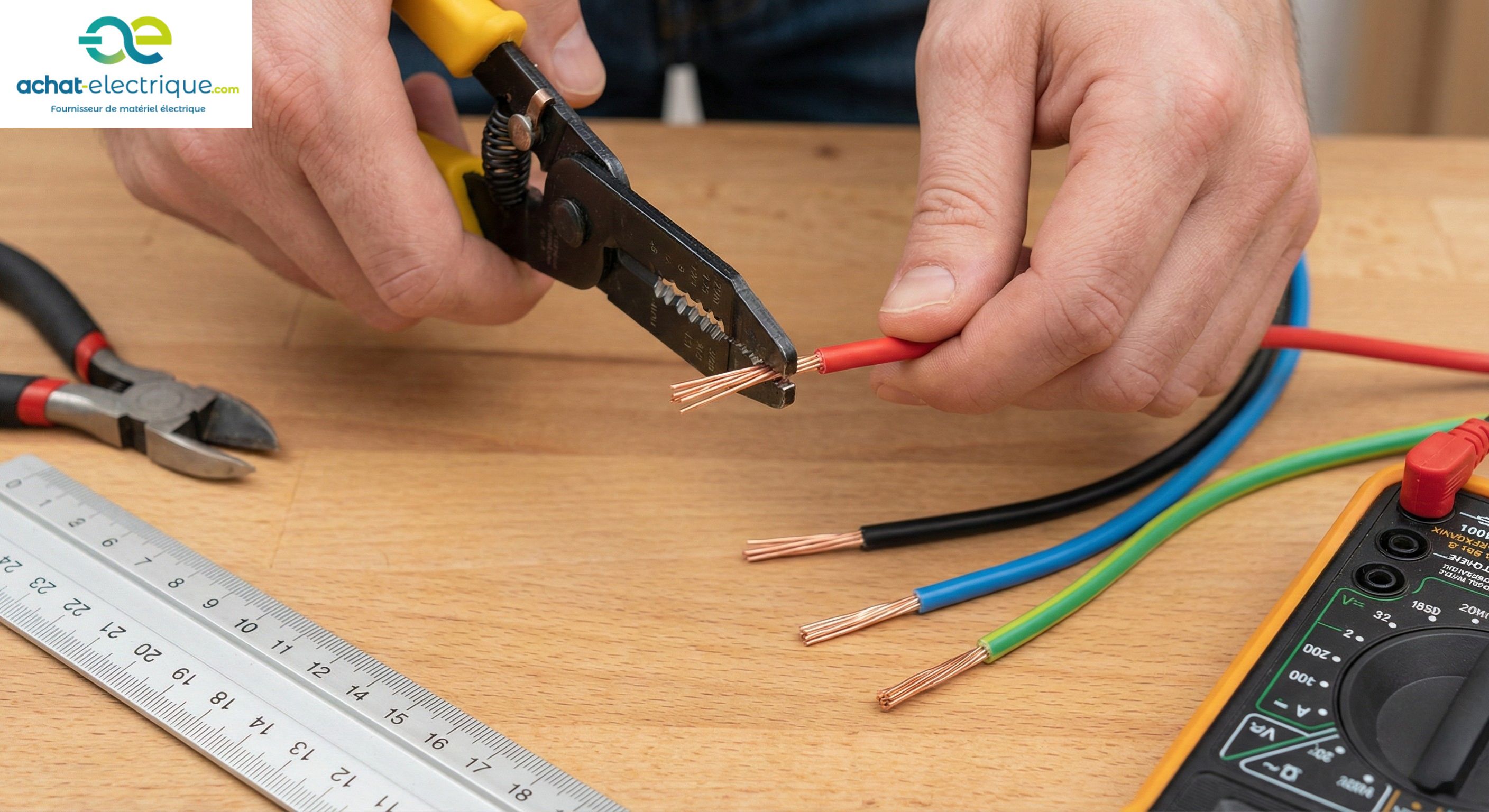

5. Préparez les fils avant le branchement
Dénudez chaque conducteur sur environ 10 à 12 mm, sans abîmer le cuivre. Les fils doivent être droits, propres et sans brins coupés.
Une fois cette étape terminée, vous êtes prêt à raccorder le disjoncteur en toute sécurité.
Étape 2 : raccorder l’alimentation du disjoncteur
Une fois la phase et le neutre clairement identifiés, vous pouvez procéder au raccordement de l’alimentation du disjoncteur. Cette alimentation provient généralement de l’interrupteur différentiel situé en amont.

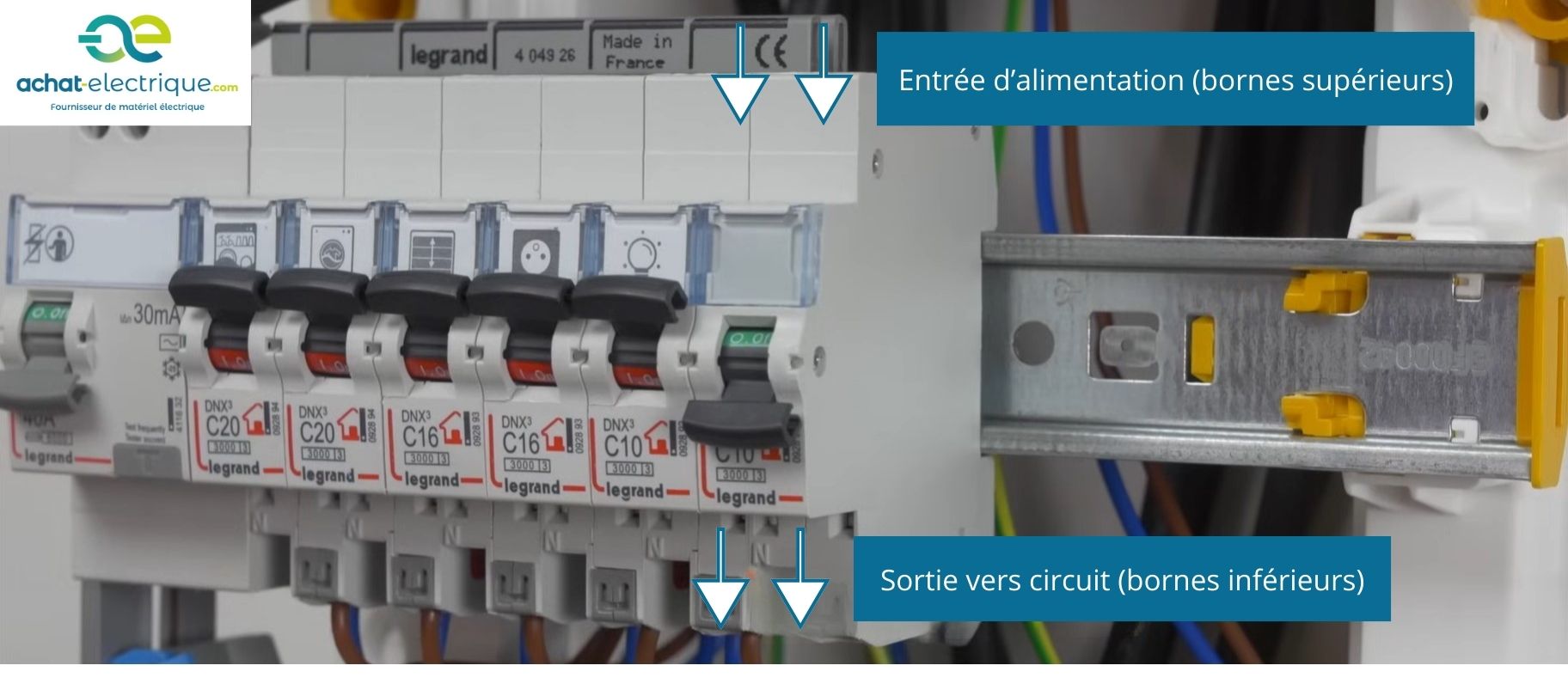

1. Repérez l’entrée et la sortie du disjoncteur
Sur la majorité des disjoncteurs modulaires, les bornes sont clairement identifiées :
- Bornes supérieures : entrée d’alimentation
- Bornes inférieures : sortie vers le circuit à protéger
Respecter ce sens de branchement permet une installation conforme, plus lisible et plus facile à maintenir.
.jpg)

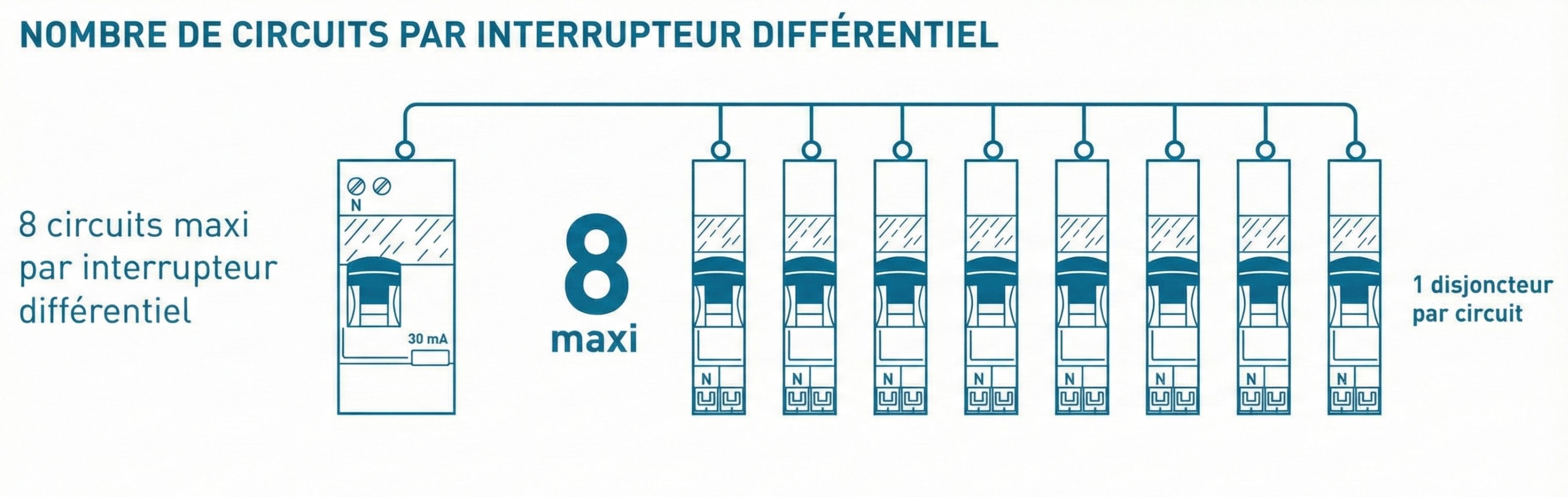

2. Alimentez le disjoncteur depuis l’interrupteur différentiel
L’alimentation du disjoncteur se fait à partir des bornes de sortie de l’interrupteur différentiel situé juste au-dessus dans le tableau.
Deux cas sont possibles :
- Avec peigne de raccordement : le peigne distribue automatiquement la phase et le neutre vers plusieurs disjoncteurs
- Avec fils de liaison : chaque disjoncteur est alimenté individuellement (solution moins courante en installation récente)
3. Mise en place d’un peigne de raccordement
Si votre tableau est équipé d’un peigne, insérez-le dans les bornes supérieures des disjoncteurs, en respectant le sens phase / neutre.
Vérifiez que :
- Le peigne est compatible avec la marque et le modèle du disjoncteur
- Il est correctement aligné et bien enfoncé
- Aucune dent du peigne n’est tordue ou mal positionnée
Le peigne garantit une alimentation homogène et limite les risques de mauvais serrage ou d’échauffement.
4. Raccordement par fils (si absence de peigne)
Si vous utilisez des fils de liaison, raccordez :
- La phase (rouge, marron ou noir) sur la borne phase du disjoncteur
- Le neutre (bleu) sur la borne neutre correspondante
Utilisez des conducteurs de section adaptée (généralement 10 mm² ou 16 mm² selon le tableau) et de longueur suffisante pour éviter toute tension mécanique.
5. Serrez les bornes au couple recommandé
Serrez les vis de bornes fermement, sans excès. Le couple de serrage recommandé est indiqué sur le disjoncteur ou dans la notice du fabricant.
Un serrage insuffisant peut provoquer un échauffement, tandis qu’un serrage excessif peut endommager le conducteur.
Conseil WATTY : si le fil ne bouge pas quand vous tirez légèrement dessus, c’est bien serré.
6. Vérifiez visuellement le raccordement
Avant de passer à l’étape suivante, contrôlez :
- Aucun brin de cuivre apparent
- Aucune isolation coincée dans la borne
- Un alignement propre et lisible dans le tableau
Une fois ces vérifications effectuées, l’alimentation du disjoncteur est correctement raccordée.
Étape 3 : raccorder le circuit à protéger
Le disjoncteur est maintenant alimenté. Il reste à raccorder le circuit qu’il doit protéger (prises, éclairage ou appareil dédié). Cette étape doit être réalisée avec méthode pour garantir la sécurité et le bon fonctionnement du circuit.
1. Identifiez le type de circuit à raccorder
Avant de brancher les fils, vérifiez précisément quel circuit sera protégé par ce disjoncteur.
- Circuit de prises
- Circuit d’éclairage
- Circuit dédié à un appareil spécifique (four, chauffe-eau, plaque…)
Cette identification permet de confirmer que le calibre du disjoncteur et la section des câbles sont cohérents.
2. Vérifiez la section des câbles avant raccordement
Les conducteurs du circuit doivent impérativement être adaptés au calibre du disjoncteur.
Rappels essentiels :
- 10 A : câble 1,5 mm² (éclairage)
- 16 A : câble 1,5 mm² (prises limitées)
- 20 A : câble 2,5 mm² (prises, appareils)
- 32 A : câble 6 mm² (plaque de cuisson)
Si la section n’est pas conforme, on ne branche pas. Le disjoncteur doit protéger le câble, jamais l’inverse.
3. Dénudez correctement les conducteurs
Dénudez la phase et le neutre sur une longueur d’environ 10 à 12 mm.
Les fils doivent être droits, propres et sans brins de cuivre coupés.
Conseil WATTY : trop dénudé, c’est risqué. Pas assez, ça ne serre pas bien. Juste milieu obligatoire.
4. Raccordez la phase et le neutre sur la sortie du disjoncteur
Insérez les conducteurs dans les bornes inférieures du disjoncteur :
- La phase sur la borne phase
- Le neutre sur la borne neutre
Vérifiez que chaque conducteur est bien enfoncé jusqu’en butée dans sa borne.

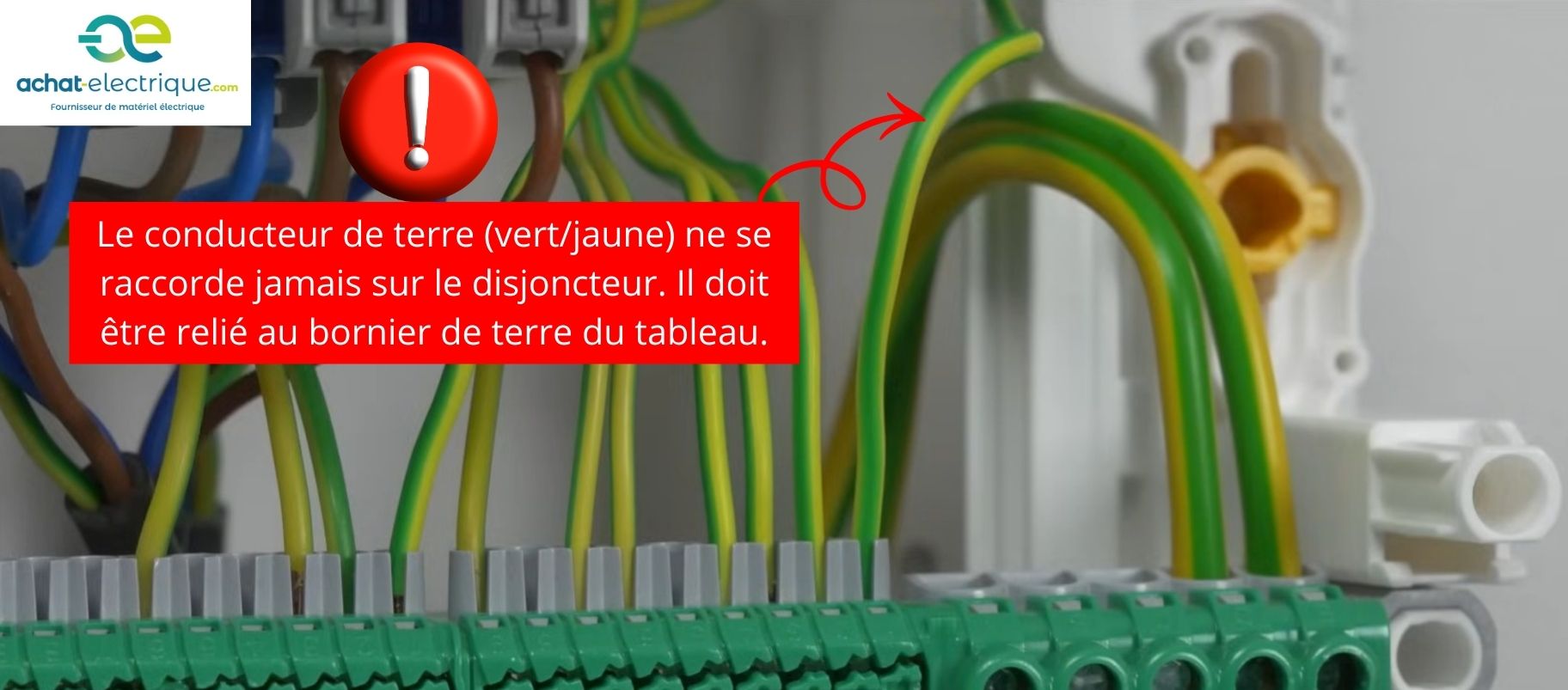

Important : le conducteur de terre (vert/jaune) ne se raccorde jamais sur le disjoncteur. Il doit être relié au bornier de terre du tableau.
5. Serrez les bornes du disjoncteur
Serrez les vis de bornes de manière ferme et régulière. Respectez le couple de serrage recommandé par le fabricant lorsque celui-ci est indiqué.
Tirez légèrement sur chaque fil pour vérifier qu’il est correctement maintenu.
6. Organisez les conducteurs dans le tableau
Rangez les fils de manière propre et ordonnée dans la goulotte ou les chemins de câbles du tableau.
Aucun conducteur ne doit être pincé, trop tendu ou en contact avec une partie coupante.
WATTY vous rassure
Un tableau bien rangé, c’est un tableau qu’on comprend… même dans cinq ans.
Étape 4 : vérifications finales et remise sous tension
Avant de remettre le courant, une phase de contrôle méthodique est indispensable. C’est cette étape qui permet de s’assurer que le branchement du disjoncteur est sûr, conforme et durable. On ne se presse pas, on vérifie.
1. Vérifiez le serrage de toutes les bornes
Contrôlez une par une toutes les vis de serrage :
- Bornes d’alimentation du disjoncteur
- Bornes de sortie vers le circuit
- Connexions sur le bornier de terre
Aucun conducteur ne doit bouger lorsque vous tirez légèrement dessus. Assurez-vous également qu’aucun brin de cuivre n’est visible.
Conseil WATTY : si un fil dépasse, ce n’est pas “presque bon”. C’est à refaire.
2. Contrôlez l’ordre logique et la lisibilité du tableau
Vérifiez que le disjoncteur est correctement positionné en aval de l’interrupteur différentiel et qu’il protège bien le circuit prévu.
Assurez-vous que :
- Les circuits sont regroupés de façon cohérente
- Les conducteurs ne se croisent pas inutilement
- Les étiquettes de repérage sont présentes ou prévues
Un tableau clair facilite les interventions futures et limite les erreurs.
3. Refermez le tableau électrique
Avant remise sous tension, replacez le capot du tableau électrique. Cela évite tout contact accidentel avec des parties actives lors du rétablissement du courant.
Le tableau doit être entièrement fermé avant toute remise sous tension.
4. Remettez l’alimentation générale
Réenclenchez le disjoncteur de branchement pour réalimenter l’installation.
Observez le tableau pendant quelques secondes. Aucun bruit anormal, aucune odeur suspecte, aucun disjoncteur ne doit déclencher immédiatement.
5. Testez le disjoncteur nouvellement branché
Actionnez manuellement le disjoncteur pour vérifier qu’il bascule correctement de la position ON à OFF.
Ensuite, mettez-le en position ON et testez le fonctionnement du circuit (prise, point lumineux ou appareil raccordé).
Si le disjoncteur déclenche immédiatement, coupez à nouveau l’alimentation et contrôlez le branchement.
6. Effectuez un dernier contrôle visuel
Après quelques minutes de fonctionnement, vérifiez visuellement que les connexions ne présentent aucun signe d’échauffement ou de comportement anormal.
WATTY conclut : si tout fonctionne normalement, le disjoncteur est correctement branché. Travail propre, mission accomplie.
Les erreurs courantes lors du branchement d’un disjoncteur
Même avec de bonnes explications, certaines erreurs reviennent régulièrement lors du branchement d’un disjoncteur. Les identifier permet de les éviter et d’obtenir une installation fiable, conforme et durable.
Inverser la phase et le neutre
C’est une erreur plus fréquente qu’on ne le pense, surtout dans les installations anciennes ou mal repérées.
Un disjoncteur mal câblé peut fonctionner malgré tout, mais l’inversion phase/neutre complique les interventions futures et peut poser des problèmes de sécurité.
Choisir un mauvais calibre de disjoncteur
Un disjoncteur sous-dimensionné déclenchera sans cesse, tandis qu’un disjoncteur sur-dimensionné ne protégera plus correctement le circuit.
Le calibre doit toujours être choisi en fonction de l’usage du circuit et de la section des câbles, conformément à la norme NF C 15-100.
Utiliser une mauvaise section de câble
Associer un disjoncteur puissant à un câble trop fin est une erreur critique. Le câble peut chauffer, se détériorer et devenir dangereux sans que le disjoncteur ne déclenche.
Règle simple : le disjoncteur protège le câble, pas l’inverse.
Installer le disjoncteur au mauvais endroit dans le tableau
Un disjoncteur doit être placé en aval d’un interrupteur différentiel et respecter l’organisation logique du tableau électrique.
Un mauvais emplacement rend le tableau difficile à lire, complique la maintenance et peut entraîner une non-conformité lors d’un contrôle.
WATTY conclut : prendre cinq minutes pour bien réfléchir à l’organisation du tableau évite bien des prises de tête par la suite.
FAQ : brancher un disjoncteur
Peut-on brancher un disjoncteur soi-même ?
Oui, il est possible de brancher un disjoncteur soi-même si l’on dispose des connaissances de base en électricité, du matériel adapté et que l’on respecte scrupuleusement les règles de sécurité et la norme NF C 15-100.
Pour une installation simple ou une rénovation légère, un particulier averti peut réaliser ce type d’intervention. En revanche, dès que l’installation est complexe ou ancienne, l’avis d’un professionnel est fortement recommandé.
WATTY rappelle : savoir faire, c’est bien. Savoir quand s’arrêter, c’est encore mieux.
Dans quel sens brancher un disjoncteur ?
Dans la majorité des installations, le sens de branchement recommandé est une alimentation par le haut du disjoncteur, avec le départ du circuit par le bas.
Ce sens facilite la lecture du tableau, la maintenance et respecte les bonnes pratiques préconisées par les fabricants et la norme NF C 15-100.
Peut-on brancher un disjoncteur sans interrupteur différentiel ?
Non, dans une installation conforme, les disjoncteurs divisionnaires doivent être protégés en amont par un interrupteur différentiel.
L’interrupteur différentiel assure la protection des personnes contre les fuites de courant. Le disjoncteur, lui, protège les circuits. Les deux sont complémentaires et indissociables.
Quelle section de câble pour un disjoncteur 16A ou 20A ?
Le choix de la section de câble dépend directement du calibre du disjoncteur :
- Disjoncteur 16 A : câble de 1,5 mm²
- Disjoncteur 20 A : câble de 2,5 mm²
Respecter cette correspondance est indispensable pour garantir une protection efficace du circuit.
Le conseil de nos experts Achat-Électrique
Chez Achat-Électrique, on le sait : le bricolage électrique peut être très satisfaisant quand il est bien fait, mais il ne doit jamais se faire au détriment de la sécurité. Un disjoncteur correctement branché, c’est un détail invisible… jusqu’au jour où il fait toute la différence.
Si vous avez le moindre doute sur votre installation, sur l’état de votre tableau ou sur le choix du matériel, ne forcez pas. Certains cas nécessitent clairement l’intervention d’un professionnel : installation ancienne, absence de repérage, tableau surchargé ou évolution importante du réseau.
WATTY vous accompagne
Bricoler, oui. Improviser, jamais. Quand ça devient flou, on coupe, on respire, et on demande conseil.
Nos équipes accompagnent chaque jour des particuliers en rénovation comme des professionnels du bâtiment pour choisir le bon matériel, comprendre les normes et sécuriser les installations. Que ce soit pour un simple disjoncteur ou un tableau complet, vous pouvez compter sur un avis clair, technique et adapté à votre situation.
Besoin d’un conseil ou d’un doute à lever ? Contactez nos experts en électricité, ils sont là pour vous guider avant, pendant et après vos travaux.
Pour aller plus loin
Le branchement d’un disjoncteur est une étape clé, mais il s’inscrit dans un ensemble plus large : le tableau électrique et l’organisation globale de l’installation. Si vous souhaitez approfondir certains points ou aller plus loin dans votre projet, ces ressources pourront vous être utiles.
WATTY conclut la visite : mieux on comprend son installation, plus on travaille en sécurité… et plus on gagne en tranquillité au quotidien.
Lire la suite
