Comment brancher un connecteur Wago ?

Similaire au domino, le connecteur Wago permet de raccorder des fils électriques souples et rigides dans un circuit. Facile à utiliser et à manipuler, de petite taille ce qui permet de gagner de la place dans une boîte de dérivation, un maintien sécurisé des fils grâce à son serrage avec ressort et non à vis, le connecteur Wago comporte de nombreux avantages.

À lire aussi : Connecteur Wago ou domino : lequel choisir ?

Découvrez comment réaliser une connexion électrique pour vos luminaires grâce à notre schéma de branchement de connecteurs Wago en dérivation sur un circuit d’éclairage.

Les différents types de branchement selon les modèles de connecteurs Wago

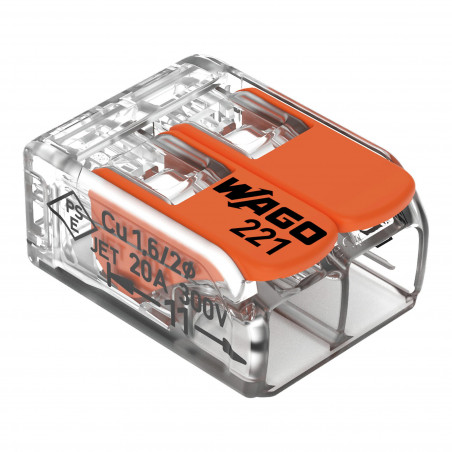

Branchement Wago S221

• Ouvrir le cavalier de couleur orange en le poussant vers le haut
• Dénudez le fil souple et/ou rigide à 10mm environ. Aidez vous du repère de la butée à l’intérieur du Wago qui est transparente pour plus de facilité et visibilité
• Introduire le fil électrique dans l’emplacement libre
• Tirez doucement sur les câbles pour vous assurer qu’ils soient bien enfoncés
• Fermer le cavalier du Wago en le poussant vers le bas

Branchement Wago S2273

• Dénudez le fil rigide
• Poussez le fil rigide dans la borne transparente
• Vérifiez la connexion en tirant légèrement sur le fil

Schéma de branchement de connecteurs Wago en dérivation sur un circuit de luminaires
