Câblage d'une Horloge Modulaire pour un Chauffe-Eau: Guide Pratique

Posté sur: 12/03/2024
Par Léa château
Temps de lecture : 4 minutes


Aujourd’hui l’optimisation de la consommation d'énergie de nos domiciles est devenue plus qu'une simple préoccupation environnementale, c'est aussi une nécessité économique. L'utilisation d'une horloge modulaire pour piloter votre chauffe-eau représente une solution efficace et économique. Ce module programmable permet de contrôler précisément les moments de chauffe, en s'adaptant à vos besoins réels et en évitant ainsi le fonctionnement inutile de l'appareil pendant les périodes tarifaires les plus coûteuses. Découvrez notre guide complet pour câbler une horloge modulaire.

Qu'est-ce qu'une horloge modulaire?

Une horloge modulaire est un dispositif qui permet de programmer l'activation ou la désactivation d'appareils électriques à des moments spécifiques. Pour un chauffe-eau, cela signifie qu'il est possible de définir des plages horaires durant lesquelles il sera mis en marche ou éteint, optimisant ainsi la consommation d'énergie sans sacrifier le confort. L'horloge modulaire permet ainsi de piloter le fonctionnement de la bobine du contacteur jour/nuit.

Cette dernière est une alternative avantageuse au branchement en heure creuse/pleine. Installé sur le rail DIN de votre tableau électrique, l'horloge modulaire offre deux possibilités de programmation : digitale ou analogique de vos appareils électriques.

Il existe différents modèles d’horloge modulaire avec 1 ou plusieurs canaux. Chaque canal pouvant donner un ordre sur des appareils distincts, par exemple  :

  • CCT15441 Interrupteur horaire hebdomadaire sur 1 canal
  • CCT15443 interrupteur horaire programmable - 2 canaux
  • CCT15940 interrupteur horaire annuel - 4 canaux

Pourquoi opter pour une horloge modulaire?

L'utilisation d'une horloge modulaire pour contrôler votre chauffe-eau offre plusieurs avantages :

  • Économie d'énergie : Chauffez l'eau uniquement lorsque c'est nécessaire, réduisant ainsi votre facture d'électricité.
  • Flexibilité : Programmez le fonctionnement du chauffe-eau selon votre emploi du temps et vos besoins réels.
  • Confort accru : Assurez vous d'avoir de l'eau chaude disponible quand vous en avez besoin.

Matériel nécessaire pour le branchement d’une horloge modulaire sur un chauffe-eau

Le branchement d’un chauffe-eau nécessite de prévoir de la place dans votre armoire électrique. Prévoyez un espace de minimum 4 modules pour l’intégration des appareils.

En sachant que selon le type d'horloge modulaire vous pouvez avoir besoin d’1 à 3 modules.

  • Une horloge modulaire adaptée à votre installation électrique.
  • Un contacteur jour / nuit.
  • Un disjoncteur de 2A de protection de l’horloge et de la bobine du contacteur
  • Un disjoncteur protégeant le chauffe-eau
  • Du câble électrique de section appropriée.
  • Un tournevis, une pince à dénuder, et du matériel de marquage.

Étapes de câblage

  • Coupez l'alimentation électrique : Assurez vous que l'alimentation électrique de votre tableau est coupée pour travailler en toute sécurité.
  • Montez l'horloge modulaire : Fixez l'horloge dans votre tableau électrique, en respectant l'espace nécessaire pour son installation.
  • Connectez l'alimentation : Raccordez l'horloge à l'alimentation électrique, généralement en connectant les fils phase et neutre aux bornes indiquées.
  • Câblez le contacteur jour/nuit : L'horloge modulaire doit piloter la bobine du contacteur. Connectez donc un fil entre une sortie programmée de l'horloge et la bobine du contacteur. L'autre extrémité de la bobine doit être raccordée au neutre.
  • Raccordez le chauffe-eau : Connectez le chauffe-eau au contacteur, permettant ainsi à l'horloge de contrôler son activation.
  • Programmez l'horloge : Définissez les plages horaires de fonctionnement souhaitées pour votre chauffe-eau. Cela peut varier selon vos besoins et vos habitudes.

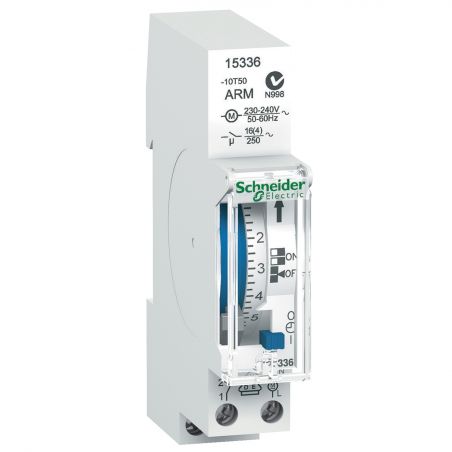

Schéma de raccordement d’un chauffe-eau monophasé sur Horloge modulaire CCT15336

schema-cablage-chauffe-eau-monophase-horloge-modulaire-cct15336

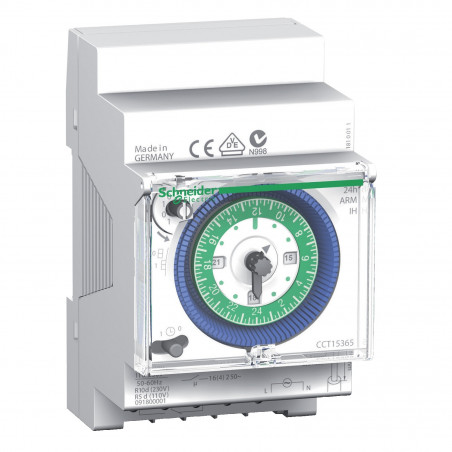

Schéma de raccordement d’un chauffe-eau monophasé sur Horloge modulaire CCT15365

schema-raccordement-chauffe-eau-monophase-horloge-modulaire-cct15365

Schéma de raccordement d’un chauffe-eau triphasé sur Horloge modulaire CCT15365

schema-cablage-chauffe-eau-triphase-horloge-modulaire-cct15365

Découvrez notre gamme d'horloges modulaires programmables


Publié dans: Installer & brancher son matériel électrique, Schéma de câblage et raccordement
Laissez un commentaire
Code de sécurité

Commentaires

  • contacteur ?
    Par :Patrick EVERAERT Sur 27/12/2025

    Bonjour,
    je possède un boiler ARISTON 100 L- 2500 W, monophasé en Belgique le 1/01/26 les horaires jours nuit seront modifiés, je pensais mettre une prise horaire . je vois vos plans et conseils "https://www.achat-electrique.com/fr/blog/post/cablage-d-une-horloge-modulaire-pour-un-chauffe-eau-guide-pratique.html?srsltid=AfmBOoqbJ1jt3p4mxdfod9Mns_kUOrNG-2100qhrMQVXvoOlpNszHiQu" ce type de montage "contacteur horloge simple" avantage inconvénient de la prise horaire et de votre montage.

    merci
    bonne fête de fin d'année
    Everaert Patrick

    Répondu par : Antoine, Achat Electrique Sur 29/12/2025 Bonjour Monsieur Everaert,

    Merci pour votre message et pour l’intérêt que vous portez à notre article.

    Pour votre boiler Ariston 100 L – 2500 W en monophasé, les deux solutions que vous évoquez peuvent fonctionner, mais elles n’offrent pas le même niveau de fiabilité sur la durée.

    La prise horaire est souvent choisie pour sa simplicité. Elle se branche facilement et permet de programmer les heures de chauffe sans toucher au tableau électrique. En revanche, sur un chauffe-eau qui fonctionne tous les jours, ce n’est pas la solution la plus durable. Les contacts sont plus sollicités, la qualité varie beaucoup selon les modèles, et à la longue cela peut provoquer de l’échauffement ou des dysfonctionnements. C’est plutôt adapté à un usage ponctuel ou temporaire.

    Le montage avec horloge modulaire + contacteur, comme présenté dans l’article, est plus proche d’une installation « pro ». L’horloge sert uniquement à donner l’ordre de marche, et c’est le contacteur qui encaisse la puissance du boiler. Résultat : moins de contraintes sur le matériel, une meilleure tenue dans le temps et une installation plus propre et évolutive, surtout avec le changement des horaires jour/nuit prévu en Belgique au 01/01/2026.

    Dans votre cas, c’est clairement cette solution que nous recommanderions pour un usage quotidien et sans souci dans le temps, même si elle demande un peu plus de matériel et un câblage dans le tableau.

    N’hésitez pas si vous avez besoin d’un conseil sur le choix du contacteur ou de l’horloge adaptés à votre installation.

    Bonnes fêtes de fin d’année à vous également,
    L’équipe Achat-électrique.com

  • Horloge CCT15441
    Par :Bassem Ben Akil Sur 01/04/2025

    Bonjour, c'est quoi la différence entre horloge 1Canal et 2 Canaux?

    J ai acheté un horloge CCT15441 schneider 1 canal. Est ce que je peux programmer la mise en marche pour 2 créneaux à la journée (heures creuses de nuit et de jour)

    Répondu par : Antoine, Achat Electrique Sur 02/04/2025 Bonjour,

    Merci pour votre question, très pertinente !

    1 canal vs 2 canaux : quelle différence ?
    - Une horloge 1 canal permet de piloter un seul circuit électrique. Cela signifie que vous pouvez programmer un seul relais de sortie (ex. : un chauffe-eau, un éclairage, une pompe, etc.).
    - Une horloge 2 canaux dispose de deux sorties indépendantes, ce qui permet de piloter deux circuits distincts, avec des programmes horaires différents pour chacun. C’est utile, par exemple, pour gérer un éclairage extérieur et un chauffage de façon autonome.

    Concernant votre modèle Schneider CCT15441 (1 canal) :
    Bonne nouvelle : oui, vous pouvez programmer plusieurs plages horaires dans la même journée, même avec une horloge 1 canal.
    - L’horloge CCT15441 de Schneider permet jusqu’à 56 programmes par semaine.
    Cela signifie que vous pouvez sans problème définir :
    - Un créneau de mise en marche la nuit (ex. 2h à 6h)
    - Et un autre le jour (ex. 13h à 15h)

    Le tout sur la même sortie (canal), donc pour le même équipement.

    Si vous souhaitez un accompagnement pour la programmation ou avez d'autres besoins en automatismes ou gestion horaire, nos experts sont à votre disposition.

    Contactez-nous au 02 99 69 69 41 ou via notre formulaire de contact, nous vous répondrons sous 24h.

    L'équipe Achat-electrique.com

  • Renseignement pour CCT15365
    Par :Ekrem Sur 05/03/2025

    Bonjour

    Pour l'horloge CCT15365 est-ce qu'il faut refaire la programmation tout les jours ou prendre une hebdomadaire dans ce cas merci bien cordialement

    Répondu par : Antoine, Achat Electrique Sur 07/03/2025 Bonjour Ekrem,

    L’horloge modulaire CCT15365 est une horloge journalière, ce qui signifie que le programme que vous définissez s’exécute automatiquement chaque jour, sans avoir besoin d’être reprogrammé. Une fois les plages horaires configurées, elles se répètent en cycle quotidien.

    Si vous souhaitez un fonctionnement différent selon les jours de la semaine, vous pouvez opter pour une horloge hebdomadaire, qui permet une programmation spécifique pour chaque jour.

    Si vous avez besoin d’aide pour choisir le modèle le plus adapté à votre installation, n’hésitez pas à nous contacter au 02 99 69 69 41 ou par mail à [email protected]. Nous vous répondrons sous 24h !

    L’équipe Achat Électrique

  • Question sur référence
    Par :Ekrem Sur 28/02/2025

    Bonjour

    Quelle est la référence du contacteur 2PA 25 A pour réaliser le montage horloge et chauffe eau merci.

    Bien cordialement

    .

    Répondu par : Antoine, Achat Electrique Sur 28/02/2025 Bonjour Ekrem,

    Merci pour votre message. Pour réaliser votre montage avec une horloge et un chauffe-eau, vous pouvez opter pour un contacteur 2P 25A - 230V CA, disponible sur notre site. Vous le trouverez en suivant ce lien :
    https://www.achat-electrique.com/fr/75-contacteur-jour-nuit/s-109/polarite-2p/calibre-25a_2/tension_de_la_bobine-230vca

    Si vous avez besoin de conseils supplémentaires pour votre installation, n’hésitez pas à nous contacter. Nous serons ravis de vous accompagner dans votre choix.

    L’équipe Achat-Électrique
