Comment installer un parafoudre ?

L'installation d'un parafoudre (ou parasurtenseur) est une mesure préventive pour protéger vos équipements électriques des surtensions causées par la foudre. Voici un guide détaillé pour vous montrer, étape par étape, comment installer un parafoudre dans votre tableau ou coffret électrique. Par la suite, nous vous expliquerons en quoi l’installation d’un disjoncteur est recommandée pour protéger votre parasurtenseur.

Le matériel nécessaire pour l’installation du parafoudre

• Parafoudre de secteur
• Peignes de raccordement
• Fil électrique phase et neutre (6 mm²)
• Fil de terre (max. 50 cm)
• Tournevis cruciforme et plat
• Pince coupante
• Pince à dénuder

N’hésitez pas à consulter notre guide pour savoir comment choisir un parafoudre. De nombreuses marques avec leur gamme de parasurtenseur, à prix divers, sont présentes sur le marché telles que Schneider, Legrand ou encore Hager.

Exemple de parafoudre Legrand de type 2 pouvant être installé dans un tableau électrique

Le choix d’un parafoudre se déterminant principalement en fonction de la zone où vous vous situez, où l’on prend en compte la densité de foudroiement et le niveau kéraunique. Des régions subissent plus fréquemment des orages que d’autres. Ainsi, la norme NFC 15-100 impose l’installation d’un parafoudre si la zone dans laquelle vous vous situez observe un risque de foudroiement et un niveau kéraunique élevés.

Notre gamme de parafoudres au meilleur prix !

Si votre bâtiment ou maison est équipé d'un paratonnerre, l'installation d'un parasurtenseur est indispensable dans le but de protéger vos appareils.

Le parafoudre et le paratonnerre sont deux choses différentes, mais qui sont complémentaires pour se protéger contre la foudre. Le paratonnerre est installé à l’extérieur de la maison et protège contre les impacts directs de la foudre sur la structure et canalise l’énergie vers la terre. Cet appareil ne protège pas le réseau électrique, contrairement au parasurtenseur qui protège l’installation et l’appareillage électrique contre les surtensions.

Étapes d'installation du parasurtenseur

1. Préparation et sécurité contre les risques électriques

   - Coupez le courant au disjoncteur principal pour éviter tout risque de tension résiduelle. Mettez tous les interrupteurs en position "off".

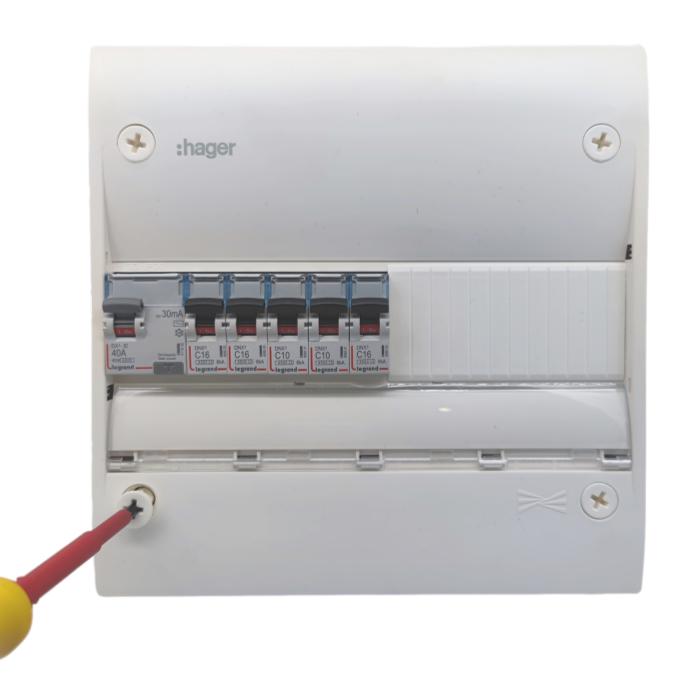

   - Dévissez le capot du tableau (ou coffret) électrique pour accéder aux modules.

2. Choix de l'emplacement du parafoudre

   - Le parafoudre doit être installé à moins de 50 cm du bornier de raccordement à la terre, en tête de ligne du tableau électrique, avant l’interrupteur différentiel, afin d'optimiser la protection contre les surtensions dues à la foudre.

Assurez-vous de vérifier les caractéristiques du parafoudre modulaire pour une installation correcte.

3. Déconnexion des appareils

   - Débranchez le peigne d’alimentation vertical des interrupteurs différentiels en dévissant les vis de fixation.

   - Décalez les modules existants vers la droite pour dégager un espace pour le parafoudre. Si vous avez plusieurs parafoudres à installer, prévoyez suffisamment d'espace pour chacun d'eux dans le coffret.

4. Installation du parafoudre

   - Clipsez le parafoudre modulaire sur le rail DIN en tête de ligne.

   - Raccordez les bornes neutres et de phase du parafoudre et de l'interrupteur différentiel avec un peigne de raccordement ou du fil. Fixez-le avec les vis prévues.

5. Adaptation des câbles

   - Si nécessaire, adaptez la longueur des câbles électriques reliant le disjoncteur principal au parafoudre pour garantir une protection optimale contre les variations de tension.

   - Débranchez les anciens câbles et remplacez-les par des câbles de longueur adaptée. Fixez le câble neutre (bleu) et le câble de phase (rouge) à l’alimentation principale et au peigne d’alimentation verticale. Si plusieurs parafoudres sont installés, assurez-vous que chaque connexion soit câblée de manière sécurisée et bien agencée.

6. Raccordement à la terre

   - Préparez un fil de terre d’une longueur maximale de 50 cm et dénudez les deux extrémités.

   - Connectez une extrémité à la borne de terre du parafoudre et l'autre au bornier de raccordement à la terre du tableau. Assurez-vous que le raccordement est bien câblé pour assurer un niveau optimal de protection contre la foudre et les ondes de surtension.

7. Vérifications et remise en service de l’installation

   - Replacez le cache du tableau (ou coffret) électrique, en retirant le nombre d’obturateurs nécessaire pour le parafoudre.

   - Rétablissez le courant et vérifiez que le parasurtenseur fonctionne correctement.

Ces étapes permettent de garantir une installation sécurisée et conforme du parafoudre, assurant ainsi une protection efficace de l’appareillage électrique de votre logement contre les surtensions dues à la foudre. Si vous avez des doutes, il est toujours recommandé de solliciter plusieurs devis auprès d’une équipe de professionnels qualifiés de l’électricité pour comparer les tarifs pour une installation sûre et conforme aux normes. Ce guide complet vous aidera à chaque étape du processus.

L’utilisation répétée d’un parafoudre peut entraîner la dégradation de celui-ci. Un indicateur de fin de vie présent sur le devant du parasurtenseur vous indique si ce dernier est toujours apte à être utilisé. Si le voyant en façade devient rouge, il conviendra de procéder au remplacement de la cassette défectueuse.

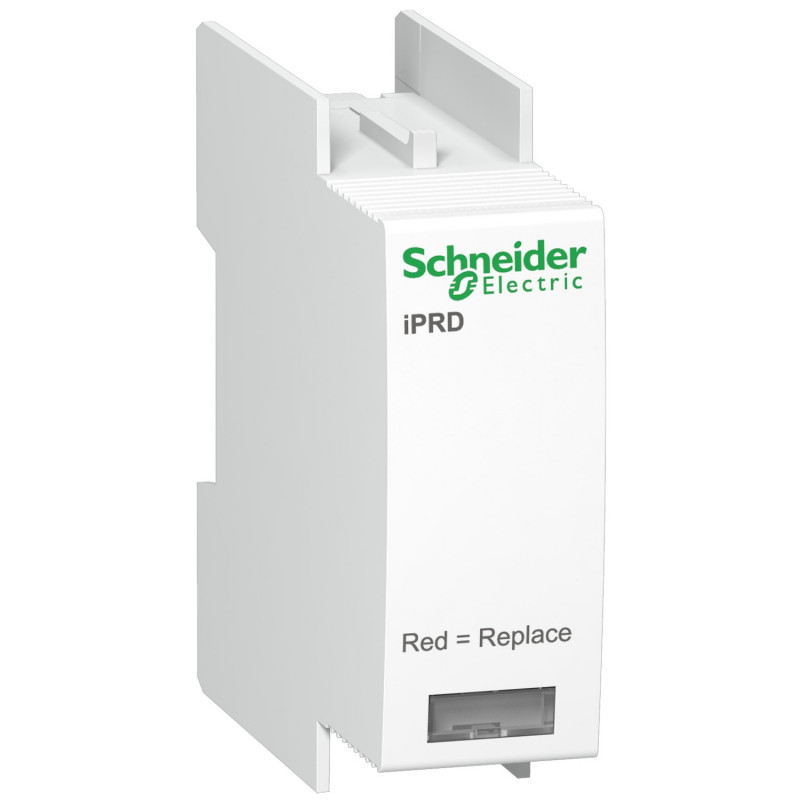

Exemple de cartouche Schneider de remplacement pour parafoudre de type 2

À noter que pour des systèmes particulièrement sensibles aux surtensions telles qu’une alarme, la mise en place d’un parafoudre est particulièrement recommandée.

Pourquoi installer un disjoncteur pour protéger un parafoudre et lequel choisir ?

L'ajout d'un disjoncteur pour protéger un parafoudre modulaire est une pratique recommandée pour plusieurs raisons, allant de la sécurité à l'efficacité du système de protection pour votre appareillage électrique contre les surtensions. Voici les principales raisons et le type de dispositifs à utiliser.

• Sécurité et maintenance

Lors de l'installation d'un parafoudre, il est judicieux de créer une branche spécifique dédiée au parafoudre en y ajoutant un disjoncteur. Cela permet de sécuriser les opérations de maintenance. Par exemple, lorsque les cartouches du parafoudre doivent être changées, il suffit de déclencher ce dispositif pour interrompre l'alimentation sans crainte. Cette approche minimise les risques d'électrocution et facilite les interventions techniques.

• Prévention des courts-circuits

Un disjoncteur protège également contre les courts-circuits et les variations soudaines de tension. Lorsque la cartouche du parafoudre arrive en fin de vie, il y a un risque accru de court-circuit. En ajoutant un dispositif de ce type, vous réduisez ce risque, car il coupera automatiquement le circuit en cas de surcharge ou de défaillance, évitant ainsi des dommages potentiellement graves à votre installation électrique et à vos appareils. Ces dispositifs agissent comme un niveau supplémentaire de protection.

• Type de dispositif à utiliser

Pour les parafoudres, il est conseillé d'utiliser un disjoncteur bipolaire ou tétrapolaire, selon que vos installations électriques soient monophasées ou triphasées. Le calibre recommandé est généralement de 20A. Cette valeur est suffisante pour gérer les surtensions typiques sans compromettre la protection des équipements connectés. Assurez-vous de vérifier les caractéristiques du disjoncteur avant l'achat.

Le choix entre un modèle bipolaire et tétrapolaire dépend du type de parafoudre installé :

• • Monophasé : Utilisez un disjoncteur bipolaire 20A.
  • Triphasé : Utilisez un disjoncteur tétrapolaire 20A.

Pour compléter vos installations, le parafoudre doit être correctement relié au réseau de terre. Utilisez un fil de type H07VU, rigide ou souple, de couleur vert jaune. Assurez-vous que la connexion soit câblée de manière la plus courte possible pour une efficacité maximale. La norme recommande une distance maximale de 50 cm entre le parasurtenseur et le bornier de raccordement à la terre pour assurer une protection efficace contre la foudre et les ondes de surtension.

Finalement, vérifiez bien que tout est bien installé dans le coffret et vous pourrez alors refermer ce dernier, et vos appareils seront en sécurité. En suivant ces conseils, vous assurez une protection optimale de votre appareillage électrique et facilitez les opérations de maintenance.
