Trois voyants compatibles, et c'est vous qui choisissez
C'est tout l'intérêt de cette référence, et Legrand donne la liste précisément.

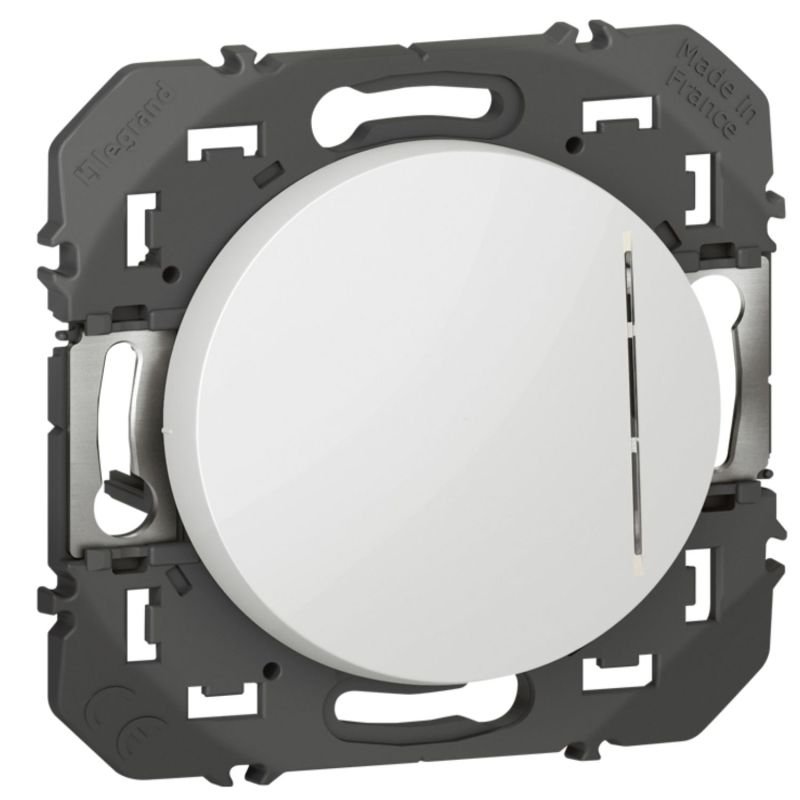

L'appareil est « compatible avec les voyants : lumineux 230 V référence 600043 et 24 V référence 600143, témoin 230 V référence 600243 ». Trois lampes, trois usages différents :
- Le voyant lumineux 230 V 600043 — 0,15 mA, raccordement direct 2 fils. C'est celui du repérage : selon le câblage, il permet de trouver l'interrupteur dans le noir.
- Le témoin 230 V 600243 — 2,6 mA. C'est celui de l'indication d'état : il s'allume quand le circuit est actif, pour signaler qu'un éclairage qu'on ne voit pas est resté allumé.
- Le voyant lumineux 24 V 600143 — pour une commande alimentée en basse tension, ce qu'aucune version pré-équipée de la gamme ne propose.
Sur les versions livrées avec leur voyant, ce choix est fait pour vous. Ici, il vous appartient — et il change complètement ce que l'appareil raconte sur le mur.
Et vous pouvez ne rien mettre du tout
C'est la possibilité qu'on n'imagine pas, et elle est parfaitement légitime.
Sans voyant, cet appareil fonctionne comme un interrupteur ordinaire. Vous pouvez donc en équiper un logement entier, décider ensuite quels emplacements méritent une lampe, et ne les acheter que pour ceux-là.
C'est une méthode beaucoup plus sûre que de trancher sur plan. On croit toujours savoir où un voyant sera utile, et l'on découvre après quelques semaines d'usage que c'est ailleurs : ce couloir qu'on traverse la nuit, cet interrupteur de cave qu'on oublie, cette chambre d'invités où personne ne trouve rien.
Ajouter le voyant plus tard ne demande pas de changer le mécanisme — c'est là toute la différence avec un appareil dont le voyant est intégré. Le voyant est de surcroît une LED interchangeable, donc remplaçable s'il faiblit après des années de fonctionnement.
Le même tarif qu'un interrupteur ordinaire
Autant le dire clairement, parce que c'est ce qui rend l'arbitrage facile : cette référence est au même tarif de base que l'interrupteur ou va-et-vient standard 600001.
Autrement dit, à budget égal, vous choisissez entre un appareil définitivement non lumineux et un appareil qui pourra le devenir. Sur un chantier, la question ne se pose même pas.
La seule différence à connaître : l'aspect de surface. Legrand donne cette référence en blanc RAL 9003 mat, quand l'interrupteur standard est donné brillant. Même code couleur, deux états de surface — si vous mélangez les deux sur un même mur, l'écart de brillance se verra en lumière rasante. Sur un mur qui porte plusieurs commandes, choisissez une seule des deux familles.
« Interrupteur ou va-et-vient » : c'est le câblage qui décide
Le nom donné par Legrand n'est pas une approximation. Ce mécanisme comporte trois bornes, et ce que vous y raccordez détermine la fonction.
En interrupteur simple, deux bornes suffisent : la phase arrive, le retour lampe repart. En va-et-vient, les trois bornes servent, et il faut deux appareils identiques reliés par deux navettes — le montage du couloir, de l'escalier, de la chambre commandée à la porte et au lit. Pour un va-et-vient, commandez deux exemplaires.
Le marquage 10 AX qualifie l'appareil pour les charges fortement capacitives — tubes fluorescents et alimentations électroniques. Un luminaire à driver appelle à l'allumage un courant d'appel bref mais très supérieur à son courant nominal, qui use les contacts d'un appareil non qualifié. Celui-ci est dimensionné pour l'encaisser, rampes de spots LED comprises.
Le raccordement et le reste des données
Le raccordement se fait par bornes automatiques de 1,5 à 2,5 mm², repérées sur le mécanisme : verrouillage sans outil, sans risque de sous-serrage — cause classique d'échauffement — ni de cuivre écrasé, fil souple ou rigide indifféremment.
Le raccordement du voyant, lui, dépend de la lampe choisie et de la fonction visée : le 600043 se raccorde en direct sur deux fils, le 600243 demande un montage différent. Faites valider le schéma par un électricien, notamment sur la présence d'un neutre dans la boîte.
La profondeur d'encastrement de 21,4 mm demande une boîte de 30 mm minimum. Le voyant, lui, mesure 13,5 x 39,5 mm pour 10,5 mm d'épaisseur : prévoyez la place.
Pose encastrée ou en saillie sur cadre, rattrapage angulaire -13° / +11°, plaquettes métalliques mobiles sur 2 mm. Mécanisme composable, à équiper d'une plaque 1 poste : voyez la gamme des plaques de finition Dooxie. Coque de protection de chantier à charnières fournie.
Blanc RAL 9003 mat, 73 x 73 mm, profondeur totale 36,25 mm, fixation à vis, thermoplastique sans halogène, 10 A, 250 V, marque NF, IP20, IK04, plage d'utilisation de -5 à 35 °C, usage intérieur uniquement, garantie 2 ans.
