À lire avant de commander : le montage en témoin exige le neutre
Nous commençons par là, parce que c'est la condition sans laquelle ce voyant ne fonctionnera pas — et qu'il vaut mieux le savoir avant l'achat que devant une boîte ouverte.
Pourquoi le neutre est nécessaire. Un voyant témoin doit s'allumer quand l'appareil fonctionne. Pour cela, il doit être alimenté en parallèle de la charge, c'est-à-dire recevoir d'un côté la phase commutée par l'interrupteur, et de l'autre le neutre.
Où est le problème. Dans une installation classique, la boîte d'un interrupteur ne contient que deux conducteurs : la phase qui arrive et la phase commutée qui repart vers la lampe. Le neutre, lui, va directement de la boîte de dérivation à la lampe — il ne passe pas par l'interrupteur.
Conséquence : dans la plupart des boîtes d'interrupteur, le neutre n'est pas disponible. Il faut donc l'amener, ce qui se fait à l'aide d'un bornier de repiquage ou en tirant un conducteur supplémentaire depuis la boîte de dérivation.
Ce que nous vous recommandons de faire, dans l'ordre :
- Coupez le circuit au tableau, déposez la plaque de l'interrupteur concerné et comptez les conducteurs présents dans la boîte.
- Deux conducteurs seulement ? Le neutre n'est pas là. Il faudra l'amener — c'est faisable, mais cela suppose une intervention et le matériel adapté.
- Trois conducteurs ou plus ? Le neutre est peut-être présent, mais il faut le confirmer : un troisième conducteur peut être un retour de va-et-vient et non un neutre.
- Dans tous les cas, faites valider par un électricien avant de commander. C'est lui qui déterminera le schéma exact et le matériel nécessaire.
Si le neutre n'est pas disponible et que l'amener est trop lourd, orientez-vous vers le voyant lumineux : il ne l'exige pas, et il rend un service différent mais réel. En cas de doute, décrivez-nous ce que vous avez trouvé dans la boîte.
Témoin ou lumineux : les deux font l'inverse
Les deux voyants 230 V de la gamme se ressemblent, coûtent le même prix à un centime près, et fonctionnent à l'opposé l'un de l'autre.
|
Voyant témoin (ce modèle) |
Voyant lumineux |
| Il s'allume quand… |
Le circuit est fermé |
Le circuit est coupé |
| Autrement dit |
L'appareil fonctionne |
La lumière est éteinte |
| À quoi il sert |
Savoir qu'un appareil tourne |
Trouver l'interrupteur dans le noir |
| Consommation |
2,6 mA |
0,15 mA |
| Mécanismes |
Interrupteurs « avec voyant témoin » |
Interrupteurs et poussoirs « avec voyant lumineux » |
| Neutre au point de commande |
Nécessaire |
Non nécessaire |
La règle à retenir : si vous voulez voir que ça marche, prenez celui-ci. Si vous voulez voir le bouton dans le noir, prenez le lumineux.
Et attention au choix du mécanisme : les deux voyants ne s'installent pas sur les mêmes interrupteurs. Il faut un mécanisme désigné « avec voyant témoin » — par exemple l'interrupteur va-et-vient avec voyant témoin. C'est le mécanisme qui détermine le fonctionnement, pas le voyant seul.
Où un témoin change réellement quelque chose
La fonction paraît anecdotique. Elle ne l'est pas dans cinq situations très concrètes.
La ventilation mécanique. Un extracteur de salle de bains ou une VMC commandés depuis un interrupteur sont souvent inaudibles depuis la pièce. Sans témoin, on ne sait jamais si l'appareil tourne — donc on le laisse tourner par précaution, ou on l'oublie allumé pendant des jours.
Le chauffage d'appoint. Un convecteur de garage, de cave, de véranda ou d'atelier commandé depuis l'intérieur. Le témoin évite le scénario coûteux : un chauffage laissé en marche tout un hiver dans un local où l'on n'entre pas.
L'éclairage extérieur. Un projecteur de jardin, un éclairage de terrasse ou d'allée commandé depuis l'entrée. De jour, on ne voit pas s'il est allumé — et il peut le rester des semaines.
L'éclairage d'un local aveugle. Cave, grenier, cellier, local technique, placard technique. On sort, on referme, et l'on ne sait plus si l'on a éteint.
Un appareil dans une pièce voisine. Un sèche-serviette, un radiateur, un appareil de filtration commandé depuis un couloir ou une autre pièce.
Le point commun de ces cinq cas : on commande un appareil qu'on ne voit pas et qu'on n'entend pas. C'est la seule situation où un témoin est justifié — et dans ces situations, il évite du gaspillage réel, ce qui compense largement sa consommation propre.
2,6 mA : pourquoi le témoin consomme plus que le lumineux
Question légitime, et la réponse est simplement électrique.
Un voyant lumineux est alimenté par un courant qui traverse aussi la lampe du circuit : celle-ci limite naturellement le courant, d'où les 0,15 mA.
Un voyant témoin, lui, est alimenté directement entre phase commutée et neutre, sans rien pour limiter le courant en dehors de sa propre électronique. D'où une consommation supérieure : 2,6 mA.
Ce que cela représente concrètement. 2,6 mA sous 230 V, cela reste une consommation très faible — de l'ordre d'une fraction de watt. Sur une année complète de fonctionnement, l'ordre de grandeur est celui de quelques kilowattheures au maximum, et seulement pendant les périodes où l'appareil commandé fonctionne, puisque le témoin s'éteint avec lui.
Et le calcul penche largement en sa faveur : un témoin qui vous évite une seule fois de laisser un convecteur de garage allumé pendant une semaine a remboursé plusieurs années de sa propre consommation. C'est précisément l'argument de ce produit.
Un raccordement sans outil, et le mécanisme qui compte
Legrand indique un « raccordement du voyant sans outil en le raccordant directement sur les bornes du mécanisme ». Le voyant ne se câble pas séparément : il se raccorde sur le mécanisme, sans conducteur supplémentaire à tirer pour lui.
Attention à ne pas confondre deux choses. Le voyant lui-même se raccorde sans outil sur le mécanisme — c'est simple. Mais le mécanisme, lui, doit recevoir le neutre pour que le montage en témoin fonctionne, et c'est là que se situe la difficulté évoquée plus haut.
Le voyant s'installe sur un mécanisme prévu pour le recevoir, désigné « avec voyant témoin » dans la gamme. Un interrupteur standard ne peut pas recevoir de voyant : vérifiez la désignation, ou demandez-nous.
Ce voyant n'est pas livré avec plaque : le mécanisme qui le reçoit doit être équipé d'une plaque de finition, à commander séparément — voyez la gamme des plaques de finition Dooxie.
Caractéristiques

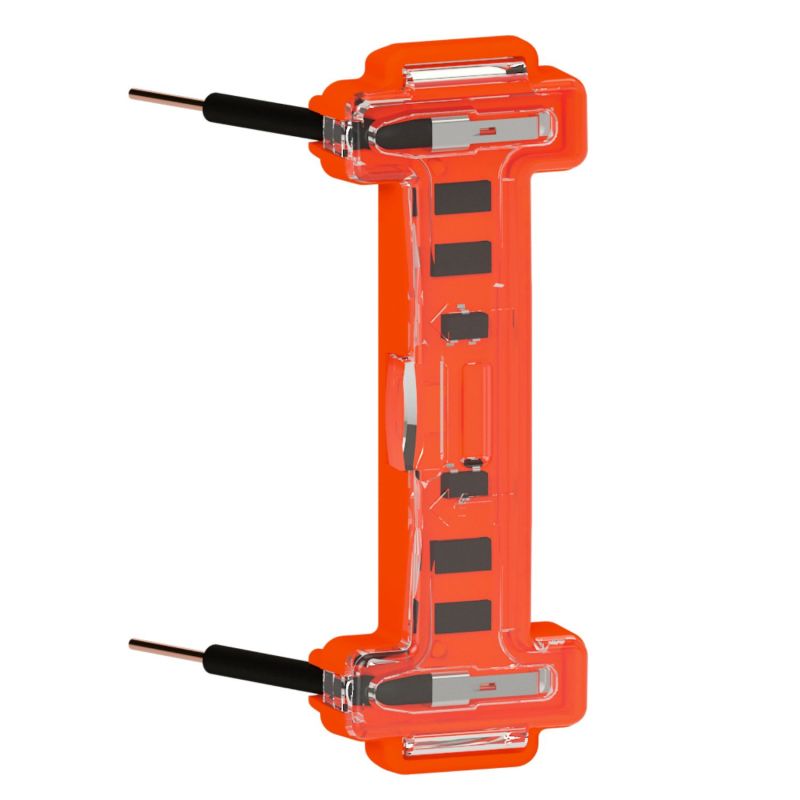

Voyant LED intégrée, source lumineuse fournie, de couleur bleue. Tension 230 V, consommation 2,6 mA, raccordement par montage direct 2 fils.
Dimensions 13,5 x 39,5 mm pour 10,5 mm d'épaisseur. Blanc brillant, thermoplastique, sans halogène. IP20, IK04, usage intérieur uniquement. Plage d'utilisation de -5 à 35 °C. Marque NF. Garantie 2 ans. « Compatible avec les mécanismes dooxie » prévus pour recevoir un voyant témoin.
