La vérification qui décide de tout : quelle tension circule ?
Autant l'établir d'emblée, car c'est le seul risque d'erreur sur ce produit — et il rend l'achat inutilisable.
Ce voyant est conçu pour la très basse tension : 12 V, 24 V ou 48 V. Il n'est pas destiné à un circuit 230 V, pour lequel la gamme propose deux autres références — un voyant lumineux et un voyant témoin.
Comment savoir dans quel cas vous êtes ? La question se règle en identifiant ce que commande votre mécanisme.
- Vous commandez un éclairage domestique, un convecteur, une prise, une VMC ? Vous êtes en 230 V. Prenez l'un des deux voyants 230 V.
- Vous commandez une sonnerie, un carillon, un portail, une gâche, une alarme, un automatisme ou un éclairage décoratif alimenté par un transformateur ? Vous êtes probablement en très basse tension, et c'est ce voyant qu'il vous faut.
- Vous ne savez pas ? Cherchez un transformateur ou une alimentation dans le circuit — au tableau, près de l'appareil, ou dans un coffret. Sa présence et sa tension de sortie donnent la réponse.
Dans tous les cas, faites confirmer par un électricien avant de commander. La tension d'un circuit de commande ne se devine pas, et un voyant inadapté ne fonctionnera pas — au mieux il restera éteint, au pire il sera endommagé.
Les trois tensions, et pourquoi une seule référence les couvre
C'est une commodité réelle, et elle mérite d'être expliquée.
Legrand indique trois consommations pour ce même voyant :
| Tension du circuit |
Consommation du voyant |
| 12 V |
0,6 mA |
| 24 V |
1,5 mA |
| 48 V |
3,3 mA |
Le voyant s'adapte donc à la tension qu'il reçoit : plus elle est élevée, plus le courant qui le traverse augmente. C'est le comportement attendu, et cela signifie qu'une seule référence couvre les trois tensions usuelles de la très basse tension — vous n'avez pas à identifier précisément 12, 24 ou 48 V pour commander, du moment que vous êtes bien dans cette plage.
Ce que cela simplifie en pratique : sur un chantier où plusieurs circuits de commande coexistent — une sonnerie en 12 V, un automatisme en 24 V —, un seul article suffit pour tous les points à équiper.
Ce que cela ne change pas : vous devez rester dans la plage 12 à 48 V. Un circuit à une autre tension, ou un circuit 230 V, demande un autre voyant.
Où ce voyant est utilisé
C'est un produit de niche, et nous préférons le dire : la très basse tension ne concerne qu'une partie des installations. Mais dans ces cas, il n'a pas d'équivalent.
La sonnerie et le carillon. C'est l'usage historique de la très basse tension dans l'habitat : un transformateur alimente un carillon, commandé par un poussoir. Un voyant sur ce poussoir permet au visiteur de trouver le bouton dans le noir — service simple et directement utile.
La commande de portail ou de gâche. Un bouton d'ouverture à l'intérieur, un automatisme à l'extérieur, souvent en très basse tension. Le voyant repère le bouton, ou signale un état selon le montage.
Les circuits de signalisation et d'alarme. Boucles de commande, contacts, reports d'information : la très basse tension y est la règle, et un voyant en façade rend l'information visible.
L'éclairage décoratif en très basse tension. Bandeaux, spots, éclairages de mobilier alimentés par un transformateur, commandés depuis un point mural.
Les automatismes. Boucles de commande d'un système domotique ou d'un automatisme de volet, quand elles fonctionnent en très basse tension.
Le point commun : ce sont des circuits de commande, pas de puissance. Et sur un circuit de commande, savoir où est le bouton ou dans quel état il se trouve est souvent plus utile encore que sur un circuit d'éclairage.
Un raccordement sans outil, et le mécanisme qui compte
Legrand indique un « raccordement du voyant sans outil en le raccordant directement sur les bornes du mécanisme ». Le voyant ne se câble pas séparément : il se raccorde sur le mécanisme, sans conducteur supplémentaire à tirer pour lui.
Deux conséquences pratiques : aucun encombrement supplémentaire dans la boîte, et aucun risque d'erreur de câblage sur le voyant lui-même.
Le point à vérifier avant de commander : le voyant s'installe sur un mécanisme prévu pour le recevoir. Dans la gamme, ce sont les interrupteurs et poussoirs désignés « avec voyant » ou « à équiper d'un voyant ». Un mécanisme standard ne peut pas recevoir de voyant : vérifiez la désignation, ou demandez-nous.
Et une précision qui vaut la peine : le fonctionnement du voyant — repérage du bouton, ou signalisation d'un état — dépend du montage et du mécanisme, pas du voyant seul. Sur un circuit de commande, les schémas possibles sont plus variés que sur un circuit d'éclairage domestique. Faites établir le schéma par un électricien selon le résultat que vous attendez.
Ce voyant n'est pas livré avec plaque : le mécanisme qui le reçoit doit être équipé d'une plaque de finition, à commander séparément — voyez la gamme des plaques de finition Dooxie.
Caractéristiques

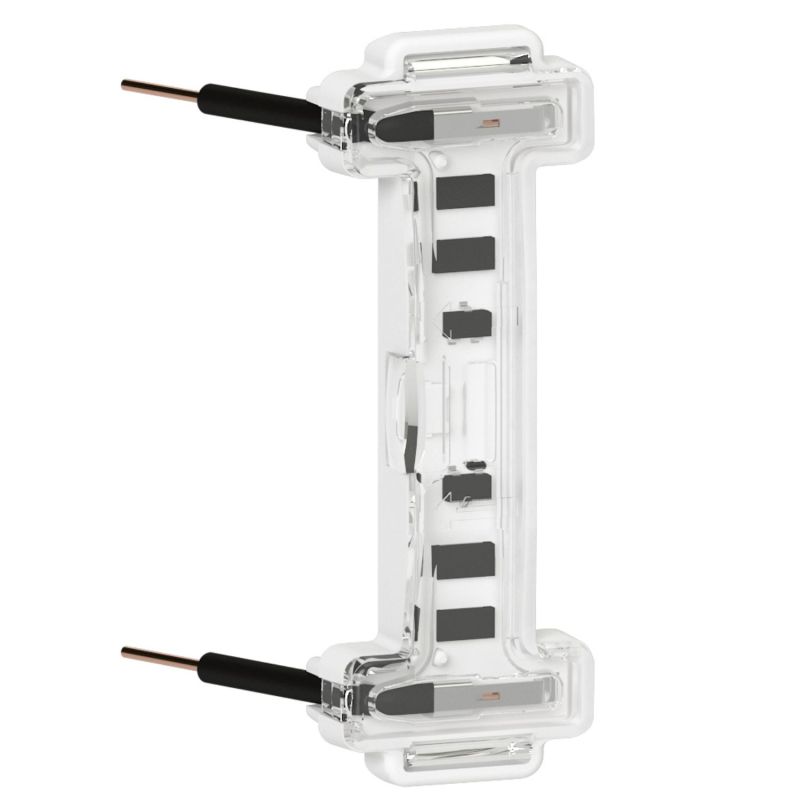

Voyant LED intégrée, source lumineuse fournie, de couleur bleue. Tensions 12 V, 24 V ou 48 V. Consommations 0,6 mA en 12 V, 1,5 mA en 24 V, 3,3 mA en 48 V. Raccordement par montage direct 2 fils.
Dimensions 13,5 x 39,5 mm pour 10,5 mm d'épaisseur. Blanc brillant, thermoplastique, sans halogène. IP20, IK04, usage intérieur uniquement. Plage d'utilisation de -5 à 35 °C. Marque NF. Garantie 2 ans. « Compatible avec les mécanismes dooxie » prévus pour recevoir un voyant.
