Pourquoi le « à équiper » est la bonne version pour une gâche
C'est l'argument central de cette référence, et il repose sur une réalité technique que les fiches pré-équipées ignorent.
Les poussoirs lumineux de la gamme sont livrés avec un voyant 230 V. C'est adapté à une commande d'éclairage, où le 230 V est présent dans la boîte. Mais une commande d'ouverture ne travaille pas forcément en 230 V.
Une gâche électrique, une centrale de portail, un contrôle d'accès ou un interphone fonctionnent très souvent en basse tension — 12, 24 ou 48 V — avec un transformateur ou une alimentation dédiée. Dans ce cas, la boîte du poussoir ne contient que le circuit de commande en basse tension. Un voyant 230 V n'a alors rien à quoi se raccorder.
Le voyant lumineux 600143 en 12/24/48 V répond exactement à ce cas — et il n'est proposé sur aucune référence pré-équipée. Pour l'utiliser, il faut un mécanisme « à équiper », c'est-à-dire celui-ci.
Si votre installation est en 230 V, rien ne vous empêche évidemment de monter le voyant lumineux 230 V 600043. Le choix reste ouvert, et c'est bien le sujet.
Et vous pouvez ne rien mettre du tout
C'est la troisième option, et elle est parfaitement légitime.
Sans voyant, cet appareil reste un poussoir marqué — et le marquage, lui, fonctionne de jour comme de nuit dès qu'il y a un peu de lumière. Dans un hall d'immeuble sous éclairage permanent, un accueil, un bureau, un voyant n'apporte rien : le symbole suffit à dire ce que fait le bouton.
Le voyant devient utile dans le cas inverse : un sas non éclairé, une entrée sous éclairage temporisé, un couloir sans fenêtre — c'est-à-dire précisément le moment où quelqu'un sonne et où l'on cherche le bouton.
Vous pouvez donc poser l'appareil nu et ajouter la lampe plus tard, sans changer le mécanisme, si l'usage montre qu'elle manque. C'est toute la différence avec une version pré-équipée, où le choix est fait à votre place.
Le symbole, et ce qu'il évite
Un marquage sur un bouton peut paraître anecdotique. Dans les faits, c'est ce qui distingue une installation qu'on comprend d'une installation qu'on subit.
Un mur d'entrée portant deux poussoirs identiques — l'un pour l'éclairage temporisé du hall, l'autre pour ouvrir la porte — condamne chaque visiteur, chaque livreur, chaque nouvel occupant à essayer, et à se tromper une fois sur deux.

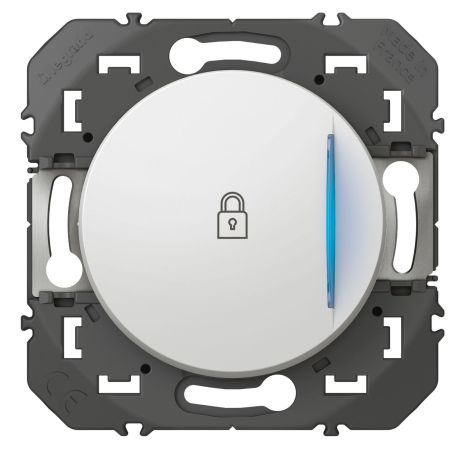

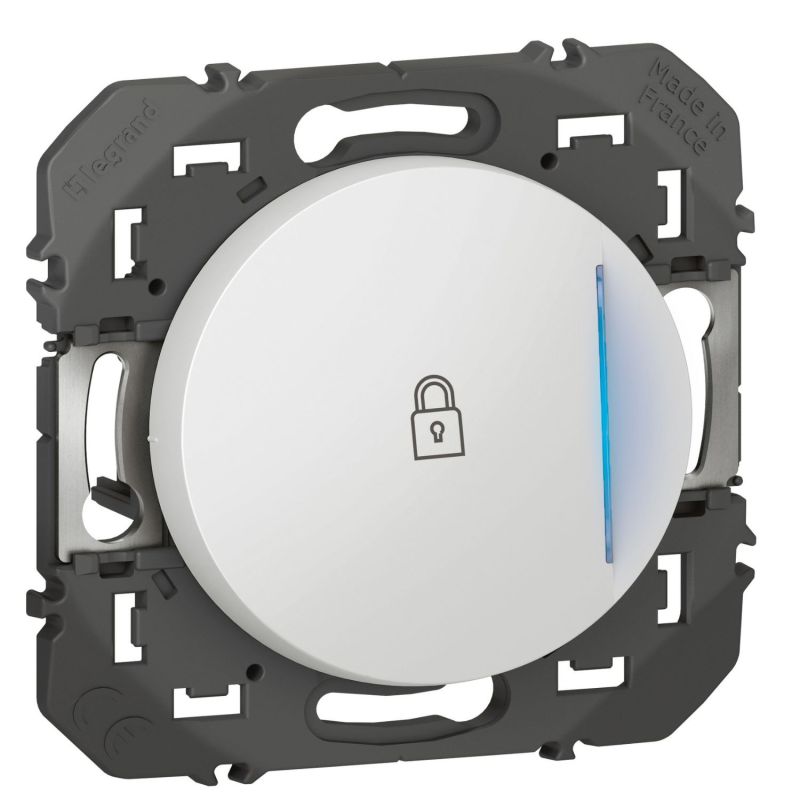

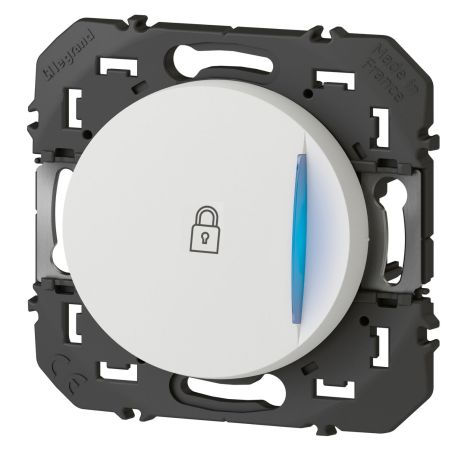

Legrand décrit le symbole de cette référence comme un « clé / porte » : il désigne une commande d'ouverture, et personne n'a besoin qu'on lui explique. Le bénéfice se mesure surtout là où ce n'est pas vous qui vous servez de l'appareil : hall d'immeuble, local professionnel, cabinet, logement loué.
Une précision utile : cette référence est couramment appelée « marquage cadenas », mais Legrand la décrit comme un symbole « clé / porte ». Selon la génération du produit, le pictogramme peut donc représenter une clé ou une porte plutôt qu'un cadenas au sens strict. La lecture reste la même, mais si l'aspect exact compte pour votre projet, reportez-vous au visuel de cette page ou demandez-nous confirmation avant de commander une série.
Pourquoi un poussoir, et pas un interrupteur, pour une ouverture
Ce n'est pas un choix arbitraire mais une exigence du dispositif commandé.
Une gâche électrique, un portail, un contrôle d'accès attendent une impulsion : une brève fermeture de contact qui déclenche l'ouverture, après quoi le mécanisme se referme seul.
Un poussoir fait exactement cela : il ne fait contact que pendant l'appui et revient seul au repos. Un interrupteur resterait fermé — ce qui maintiendrait la bobine d'une gâche alimentée en continu, précisément ce qu'il ne faut pas faire.
Le calibre de 6 A est cohérent : le poussoir ne coupe pas une charge de puissance, il ferme brièvement un circuit de commande. Faites valider le raccordement par un électricien en fonction de la gâche ou de la centrale installée : ces dispositifs ont leurs propres exigences d'alimentation et de temporisation, et le choix du voyant en découle directement.
Usage intérieur uniquement
Un point à ne pas négliger, car un bouton d'ouverture évoque naturellement une façade.
Cet appareil est donné IP20, usage intérieur uniquement : IP20 signifie aucune protection contre l'eau. Posé en extérieur, même sous un débord de toit, il serait exposé à l'humidité, à la condensation et aux projections — ce pour quoi il n'est pas conçu.
Pour une commande d'ouverture en extérieur — portail, portillon, façade — c'est un matériel spécifiquement conçu pour l'extérieur qu'il faut, et l'implantation doit être validée par un électricien. Cette référence est faite pour un hall, un sas, une entrée abritée, un local.
Le reste du produit
Le raccordement se fait par bornes automatiques de 1,5 à 2,5 mm², repérées sur le mécanisme : verrouillage sans outil, sans risque de sous-serrage — cause classique d'échauffement — ni de cuivre écrasé, fil souple ou rigide indifféremment.
Point de vigilance : Legrand demande une boîte de 40 mm minimum, contre 30 mm pour un interrupteur de la gamme, alors que la profondeur d'encastrement n'est que de 21,5 mm. La différence tient au mécanisme de rappel — et il faudra en outre loger le voyant si vous en montez un, soit une pièce de 13,5 x 39,5 mm pour 10,5 mm d'épaisseur. Mesurez avant de commander.
Pose encastrée ou en saillie sur cadre, rattrapage angulaire -13° / +11°, plaquettes métalliques mobiles sur 2 mm. Mécanisme composable, à équiper d'une plaque 1 poste : voyez la gamme des plaques de finition Dooxie. Si le marquage ne vous est pas nécessaire, le poussoir à équiper 600005 est la version sans symbole.
Blanc RAL 9003 brillant, 73 x 73 mm, profondeur totale 36 mm, fixation à vis, deux pôles, 6 A, 250 V, thermoplastique sans halogène, marque NF, IP20, IK04, plage d'utilisation de -5 à 35 °C, usage intérieur uniquement, garantie 2 ans. Coque de protection de chantier à charnières fournie.
