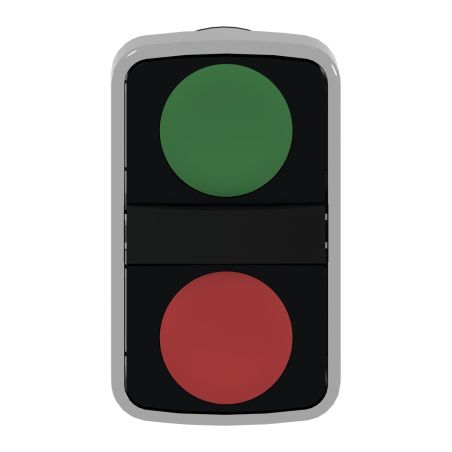

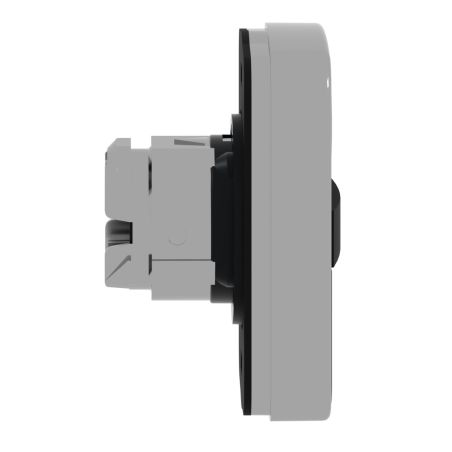

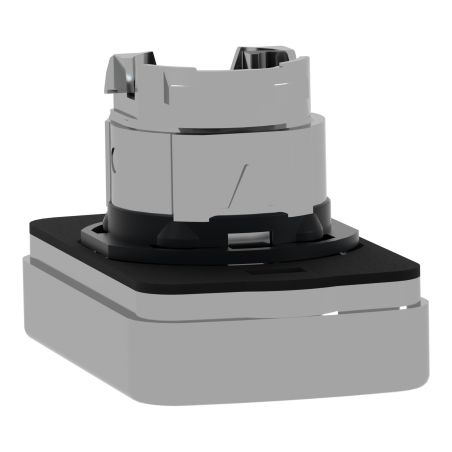

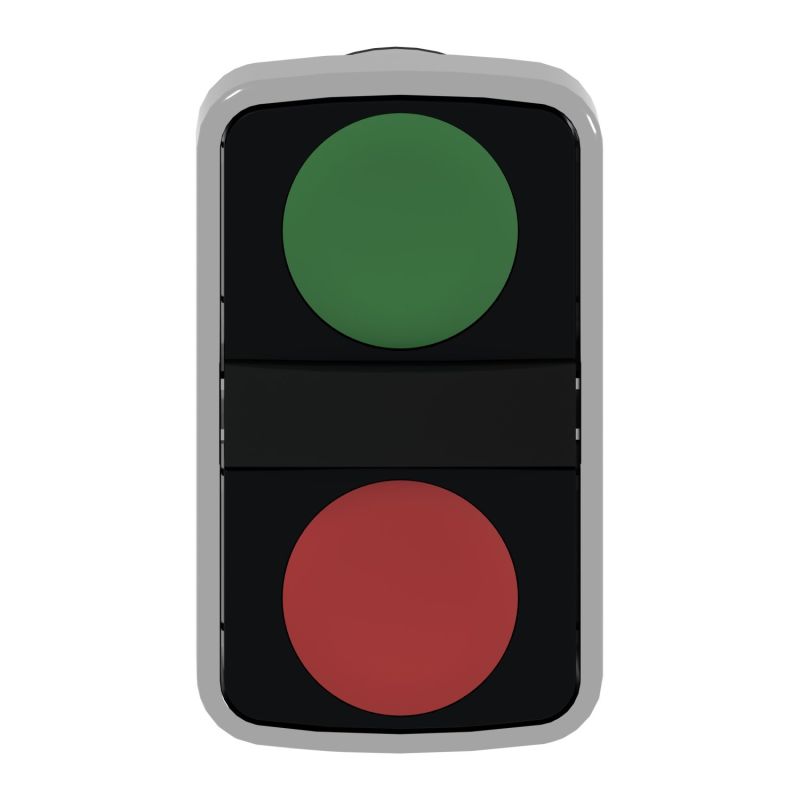

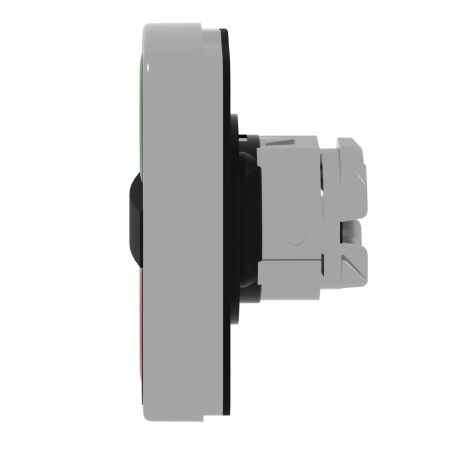

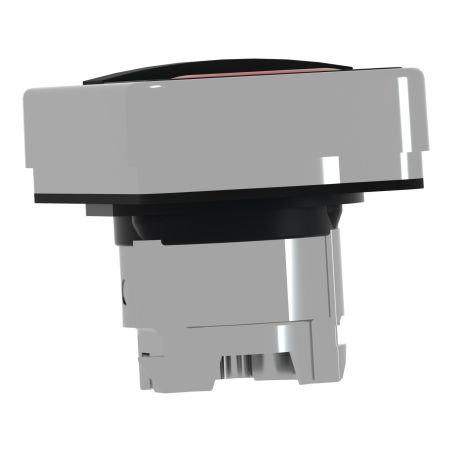

ZB4BA7341 Schneider - Harmony XB4 - tête Bouton marche arrêt métalØ22 vert + rouge- 1NO+1NF

* Image(s) non contractuelle(s)

Livraison sous 5 à 10 jours

ZB4BA7341 Schneider - Harmony XB4 - tête Bouton marche arrêt métal Ø22 vert + rouge - 1NO+1NF

8,81 € HT

Réf. fabricant : ZB4BA7341 EAN-13 : 3389119043847 Réf. AE : SCHZB4BA7341

ZB4BA7341 : marche et arrêt réunis sur une seule découpe Ø22

Deux commandes, un seul perçage. Cette tête double touche regroupe un bouton vert de marche et un bouton rouge d'arrêt dans un boîtier métallique Ø22 mm, là où il aurait fallu deux appareils et deux découpes.

Le gain est double : de la place sur le pupitre, et un couple de commandes toujours voisines, que l'opérateur retrouve sans réfléchir. La collerette est en métal chromé, les contacts 1NO+1NF, l'étanchéité IP66 en façade.

Les avantages de la tête ZB4BA7341

Deux commandes, un appareil : une seule découpe pour marche et arrêt.
Code couleur immédiat : vert pour la marche, rouge pour l'arrêt.
Contacts 1NO+1NF : un circuit pour chaque fonction.
Collerette métal chromé : finition soignée et résistance mécanique.
Étanchéité IP66 : poussière et projections d'eau sans conséquence.
Montage Ø22 Harmony XB4 : composants interchangeables avec la gamme.

Questions et réponses

livraison gratuite

Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros

Type de produit :: Tête de bouton
Type de bouton poussoir :: Double touche
Gamme :: Harmony
Famille :: ZB4
Composition du mécanisme :: Sous ensemble
Trou de perçage :: 22mm
Indice de protection IP :: IP66
Matière :: Métal chromé
Couleur :: Vert Rouge
Garantie :: 18 mois
Type de commande :: Rappel à ressort
PriceObservatory :: 0
Date disponibilité :: 2026-11-03T00:00+0100
Actif AMA-LER-CDI :: 0
Actif Manomano :: 0
Actif Ebay :: 0
Actif Castorama :: 0
Normes :: CEI 60947-1, CEI 60947-5-1, CEI 60947-5-4, CEI 60947-5-5, UL 508, CSA C22.2 No 14, JIS C8201-1, JIS C8201-5-1
Durée de vie mécanique :: 1 000 000 cycles

Total

8.81 € HT

10.57 € TTC

Créez votre compte PRO et profitez d’avantages exclusifs

Demander un devis pour de plus grandes quantités

Le principe de la tête ZB4BA7341

La tête ZB4BA7341 de la gamme Schneider Electric Harmony XB4 est un double bouton-poussoir marche/arrêt métallique Ø22 mm, associant une touche verte et une touche rouge, avec contacts 1NO+1NF. Elle pilote la marche et l'arrêt d'un équipement depuis un seul point du pupitre.

Où elle prend tout son sens

Commande marche/arrêt de machines et convoyeurs
Pupitres opérateurs et postes de commande
Armoires et coffrets électriques industriels

Un composant à compléter pour fonctionner

Cette tête double touche s'associe aux blocs de contact pour être fonctionnelle : bloc de contact ZBE101 (1NO, vis-étrier) pour la fonction marche et bloc de contact ZBE102 (1NF, vis-étrier) pour la fonction arrêt, sur embase nue ZB4BZ009.

Conception et caractéristiques techniques

Structure

Type : double bouton-poussoir marche/arrêt (vert + rouge)
Collerette : métal chromé
Contacts : 1NO + 1NF
Montage : Ø22 mm, encliquetage rapide

Performances

Étanchéité : IP66, IP67, IP69 et IP69K en face avant
Résistance aux chocs, poussières, projections d'eau et vibrations
Grande longévité mécanique pour un usage industriel intensif

Versions assemblées et déclinaisons

Si vous cherchez un appareil complet, regardez le bouton marche/arrêt complet à LED XB4BW73731B5 (24V), ou le bouton 3 touches XB4BA731327 lorsqu'une troisième commande est nécessaire.

Le gain de place, chiffré simplement

Une découpe au lieu de deux, c'est aussi une étanchéité à assurer en moins et un câblage regroupé. Notre sélection de boutons poussoirs industriels Schneider.
